- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Stage Blinder 4 LED Code commande : 30783 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Stage Blinder 4 LED Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Vue de la partie avant .............................. -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Stage Blinder 4 LED ● Câble d’alimentation professionnel vers Schuko de 1,5 m ●... - Page 4 Stage Blinder 4 LED Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Adressez-vous exclusivement à...
-
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Branchement Sur La Prise Secteur
Lors de la fixation, du démontage ou de la mise en service du Stage Blinder, assurez-vous toujours que la zone située en dessous est dégagée et que son accès est interdit. Le Stage Blinder 4 LED peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. -
Page 7: Instructions De Renvoi
Stage Blinder 4 LED Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

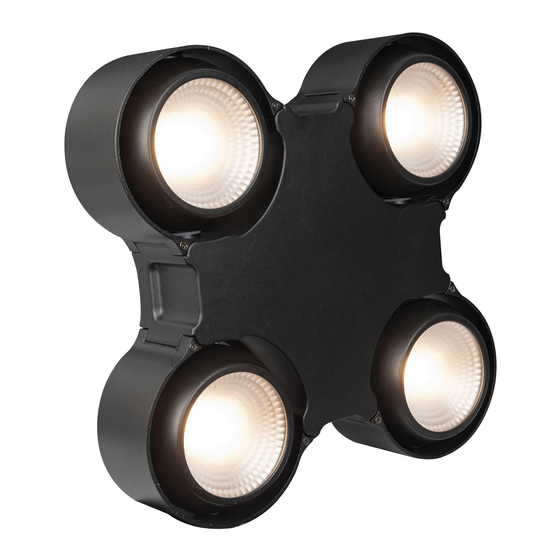

Description de l’appareil Caractéristiques Le Showtec Stage Blinder 4 LED est un blinder public avec 4 têtes individuelles. Dotée chacune d’une LED COB double blanc de 80 W, elles peuvent être contrôlées séparément via DMX. De conception compacte, il est doté d’une simulation tungstène. -
Page 9: Vue De La Partie Avant
Stage Blinder 4 LED Vue de la partie avant Schéma 1 01) Tête LED 02) Support de montage Vue de la partie arrière Schéma 2 03) Panneau de contrôle 04) Ventilateur de refroidissement 05) Sortie de connecteur de signal DMX à 3 broches 06) Entrée du connecteur de signaux DMX à... -
Page 10: Installation
Stage Blinder 4 LED Installation Retirez tout le matériel d’emballage du Stage Blinder 4 LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. - Page 11 Stage Blinder 4 LED Configuration DMX de plusieurs Stage Blinder Schéma 3 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 30783...
-
Page 12: Câblage De L'appareil
Stage Blinder 4 LED Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave Le nombre... -
Page 13: Panneau De Contrôle
Stage Blinder 4 LED Le Stage Blinder 4 LED peut être utilisé avec ou sans console de contrôle. Panneau de contrôle Bouton Menu Bouton Up (défilement vers le haut) Bouton Down (défilement vers le bas) Bouton Enter Affichage OLED Schéma 4 Adresses DMX Les appareils sont adressés individuellement sur un câble et connectés à... -
Page 14: Vue D'ensemble
Stage Blinder 4 LED Vue d’ensemble Code commande : 30783... -
Page 15: Options Du Menu Principal
Stage Blinder 4 LED Options du menu principal Dès que vous allumez l’appareil, un écran de présentation s’affiche avec le logo Showtec, suivi immédiatement du menu suivant : Après 2 secondes, l’écran de démarrage s’affiche : Cet écran fournit les informations suivantes : L’adresse de démarrage DMX de... -
Page 16: Dmx Address » (Adressage Dmx)
Stage Blinder 4 LED Le menu principal vous permet d’accéder aux options suivantes : Appuyez sur les boutons Up / Down pour naviguer dans le menu principal. Appuyez sur Enter pour ouvrir le sous-menu. 1. « DMX Address » (adressage DMX) Ce menu vous permet de définir l’adresse de démarrage DMX. -
Page 17: Selection Mode » (Mode De Sélection)
Stage Blinder 4 LED 4. « Selection Mode » (mode de sélection) Ce menu vous permet de sélectionner la séquence suivant laquelle les 4 têtes LED s’allumeront. 01) Appuyez sur les boutons Up / Down pour choisir le mode souhaité. 4 options sont disponibles : 02) Appuyez sur le bouton Enter pour confirmer votre choix. -
Page 18: Auto Show » (Show Automatique)
à élevée. 7. « Auto show » (show automatique) Le Stage Blinder 4 LED dispose de 6 programmes automatiques intégrés. 01) Appuyez sur les boutons Up / Down pour choisir l’un des 6 programmes intégrés. 02) Appuyez sur le bouton Enter pour régler la vitesse du programme intégré sélectionné. -
Page 19: Canaux Dmx
Stage Blinder 4 LED Canaux DMX 1 canal Canal 1 – variateur d’intensité, têtes LED 1 - 4 Pas de sortie lumineuse. 1 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %). 2 canaux Canal 1 –... -
Page 20: Canaux
Stage Blinder 4 LED 5 canaux Canal 1 – variateur d’intensité, tête LED 1 Pas de sortie lumineuse. 1 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %). Canal 2 – variateur d’intensité, tête LED 2 Pas de sortie lumineuse. -
Page 21: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Stage Blinder 4 LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 22: Résolution Des Problèmes
01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Stage Blinder à votre revendeur Showtec. 03) Le fusible principal. Rapportez le Stage Blinder à votre revendeur Showtec. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 23 Stage Blinder 4 LED Problème Cause(s) probable(s) Solution(s) ● Vérifiez si l’appareil est allumé et les Un ou plusieurs L’alimentation est défectueuse câbles sont correctement branchés. appareils ne fonctionnent pas. Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 24: Spécifications Du Produit
Stage Blinder 4 LED Spécifications du produit Modèle : Showtec Stage Blinder 4 LED Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 320 W Fusible : T3A, 250 V Dimensions : 385 x 385 x 322 mm (l x P x H) -
Page 25: Dimensions
Stage Blinder 4 LED Dimensions La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. Site web : www.Showtec.info Adresse électronique : service@highlite.com Code commande : 30783... - Page 26 ©2019 Showtec...
