MANUEL D'UTILISATION
FRANÇAIS

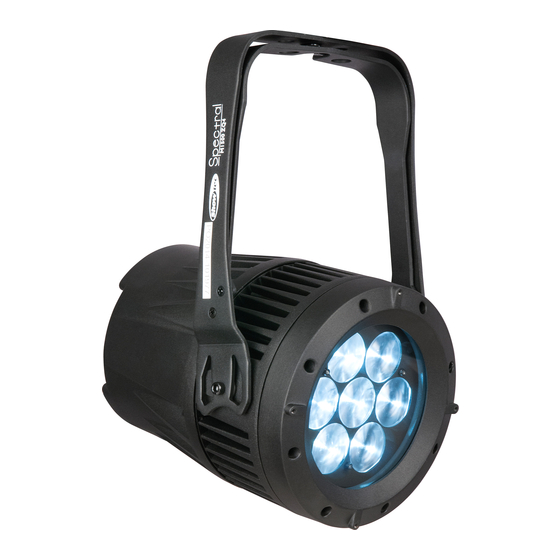

Spectral M1500 Zoom Q4 MKIII
V1
Code commande : 43549
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour SHOWTEC Spectral M1500 Zoom Q4 MKIII V1

Sommaire des Matières pour SHOWTEC Spectral M1500 Zoom Q4 MKIII V1

  • Page 1 MANUEL D’UTILISATION FRANÇAIS Spectral M1500 Zoom Q4 MKIII Code commande : 43549 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Spectral M1500 Zoom Q4 MKIII Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Partie avant ...................................
  • Page 3 Spectral M1500 Zoom Q4 MKIII 3 canaux (HSV) .................................27 7 canaux (AR2.Z) ..............................28 25 canaux (FULL) ..............................28 Maintenance ..................................32 Résolution des problèmes .............................32 Absence de lumière ..............................32 Absence de réponse au DMX ..........................32 Spécifications du produit ...............................34 Dimensions ..................................35 Code commande : 43549...

  • Page 4: Avertissement

    S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Spectral M1500 Zoom Q4 MKIII ● Câble d’alimentation Schuko vers connecteur PowerCON de 1,5 m ●...
  • Page 5 La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et Code commande : 43549...

  • Page 6: Conditions D'utilisation

    Spectral M1500 Zoom Q4 MKIII renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles.

  • Page 7: Branchement Sur La Prise Secteur

    Spectral M1500 Zoom Q4 MKIII Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur.

  • Page 8: Instructions De Renvoi

    Spectral M1500 Zoom Q4 MKIII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés.

  • Page 9: Description De L'appareil

    Spectral M1500 Zoom Q4 MKIII Description de l’appareil Caractéristiques Le Spectral M1500 Zoom Q4 MKIII est un appareil LED doté d’une grande puissance en sortie et d’effets d’excellente qualité. ● Tension d’entrée : 100 / 240 V C.A. 50 / 60 Hz ●...

  • Page 10: Panneau Arrière

    Spectral M1500 Zoom Q4 MKIII Panneau arrière Schéma 02 04) Connecteur de signal DMX à 3 broches à protection spéciale IP (entrée) 05) Connecteur PowerCON True1 (entrée) à protection spéciale IP de 100 - 240 V 06) Connecteur PowerCON True1 (sortie) à protection spéciale IP de 100 - 240 V 07) Connecteur de signal DMX à...

  • Page 11: Modes De Contrôle

    Spectral M1500 Zoom Q4 MKIII Modes de contrôle 4 modes sont proposés : ● Couleurs statiques (manuel) ● Programmes intégrés (automatique) ● Maître / esclave ● DMX-512 (3 canaux, 3 canaux, 4 canaux, 4 canaux, 5 canaux, 6 canaux, 7 canaux, 12 canaux, 17 canaux, 25 canaux) Un Spectral (couleurs statiques) 01) Fixez l’effet lumineux à...

  • Page 12: Plusieurs Spectral (Contrôle Dmx)

    Spectral M1500 Zoom Q4 MKIII Plusieurs Spectral (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Utilisez un câble XLR à...

  • Page 13: Câblage De L'appareil

    Spectral M1500 Zoom Q4 MKIII Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave.

  • Page 14: Panneau De Commande

    Spectral M1500 Zoom Q4 MKIII Panneau de commande A) Affichage LED Bouton MENU C) Bouton ENTER D) Bouton UP Bouton DOWN Schéma 05 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle.

  • Page 15: Vue D'ensemble

    Spectral M1500 Zoom Q4 MKIII Vue d’ensemble Code commande : 43549...
  • Page 16 Spectral M1500 Zoom Q4 MKIII Le Spectral M1500 Zoom Q4 MKIII affiche le numéro de sa version uniquement au démarrage ! Code commande : 43549...

  • Page 17: Options Du Menu Principal

    Spectral M1500 Zoom Q4 MKIII Options du menu principal Couleurs statiques Programmes intégrés Mode maître / esclave Mode DMX-512 Modes canaux DMX (personnalités) Mode édition Réglages Réglages de la couleur blanche / Calibrage RGB / Réinitialisation du calibrage Calibrage du zoom 1.

  • Page 18: Programmes Intégrés

    Spectral M1500 Zoom Q4 MKIII 2. Programmes intégrés Ce menu vous permet de définir les programmes intégrés. Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche , puis appuyez sur le bouton ENTER pour ouvrir le menu. Appuyez sur les boutons UP / DOWN pour choisir l’un des 10 programmes intégrés non-éditables (AT.01 - AT.10) et l’un des 10 presets (PR.01 - PR.10) éditables dans le mode Edit mode (voir page 18).

  • Page 19: Mode Édition

    Spectral M1500 Zoom Q4 MKIII 6. Mode édition Ce menu vous permet de créer sur-mesure vos shows. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP / DOWN pour choisir le programme intégré...

  • Page 20: Réglages

    Spectral M1500 Zoom Q4 MKIII 7. Réglages Ce menu vous permet de régler les paramètres de l’appareil. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Vous devez à...

  • Page 21: Variateur D'intensité

    Spectral M1500 Zoom Q4 MKIII 05) Si l’écran affiche , les réglages RGB sont : 255, 255, 255. Les valeurs RGB ne sont pas réglées et la sortie lumineuse est plus puissante. 06) Lorsque l’écran affiche , l’option « RGB to White » est activée. RGB équivaut alors à 255, 255, 255.

  • Page 22: Courbe

    Spectral M1500 Zoom Q4 MKIII 7.9. Courbe Ce menu vous permet de régler la forme de la courbe d’atténuation. 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP / DOWN pour choisir la courbe d'atténuation souhaitée (CV1 - CV3 - OFF), de rapide à...

  • Page 23: Réinitialisation De L'étalonnage (« Calibration Reset »)

    Spectral M1500 Zoom Q4 MKIII 8.3. Réinitialisation de l’étalonnage (« Calibration reset ») 01) Lorsque l’écran affiche , appuyez sur le bouton ENTER pour ouvrir le menu. 02) Insérez le mot de passe : UP>DOWN>UP>DOWN puis appuyez sur le bouton ENTER pour confirmer. 03) Les réglages, que vous avez ajustés précédemment, seront réinitialisés et l’écran affichera OK.
  • Page 24 Spectral M1500 Zoom Q4 MKIII 221 - 225 Blanc 5 : 5600K 226 - 230 Blanc 6 : 5900K 231 - 235 Blanc 7 : 6500K 236 - 240 Blanc 8 : 7200K 241 - 245 Blanc 9 : 8000K 246 - 250 Blanc 10 : 8500K 251 - 255...

  • Page 25: Canaux (Tr16)

    Spectral M1500 Zoom Q4 MKIII Canal 11 – Zoom (pour que la fonction zoom fonctionne en combinaison avec le canal 8, veuillez sélectionner le zoom, et changer ensuite le canal 8 sur 0, et remettre ensuite le canal 8 sur sa valeur d'origine.
  • Page 26 Spectral M1500 Zoom Q4 MKIII 201 - 205 Blanc 1 : 3200K 206 - 210 Blanc 2 : 3400K 211 - 215 Blanc 3 : 4200K 216 - 220 Blanc 4 : 4900K 221 - 225 Blanc 5 : 5600K 226 - 230 Blanc 6 : 5900K 231 - 235...

  • Page 27: Canaux (Arc1)

    Spectral M1500 Zoom Q4 MKIII Canal 15 – Vitesse du variateur d’intensité 0 - 9 Preset de la vitesse issu du menu 10 - 29 Variateur d’intensité linéaire 30 - 69 Variateur d’intensité 1 non linéaire (plus rapide) 70 - 129 Variateur d’intensité...

  • Page 28: Canaux (Ar2.D)

    Spectral M1500 Zoom Q4 MKIII Canal 4 – Blanc 0 - 255 Réglage graduel du blanc de 0 à 100 % 5 canaux (AR2.D) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 –...

  • Page 29: Canaux (Ar2.Z)

    Spectral M1500 Zoom Q4 MKIII 7 canaux (AR2.Z) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du rouge de 0 à...
  • Page 30 Spectral M1500 Zoom Q4 MKIII Canal 7 – Bleu (point central) (le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du bleu de 0 à 100 % Canal 8 – Bleu fin (point central) (le canal 2 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage fin du bleu de 0 à100 % Canal 9 –...
  • Page 31 Spectral M1500 Zoom Q4 MKIII Canal 17 – Blanc (cercle extérieur) (Le canal 1 doit être réglé sur une valeur comprise entre 001 et 255 0 - 255 Réglage graduel du blanc de 0 à 100 % Canal 18 – Blanc fin (cercle extérieur) (Le canal 2 doit être réglé...
  • Page 32 Spectral M1500 Zoom Q4 MKIII 171 - 180 Progr. personnalisé 4 181 - 190 Progr. personnalisé 5 191 - 200 Progr. personnalisé 6 201 - 210 Progr. personnalisé 7 211 - 220 Progr. personnalisé 8 221 - 230 Progr. personnalisé 9 231 - 255 Progr.

  • Page 33: Maintenance

    à l’alimentation ou aux LED. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Spectral à votre revendeur Showtec. 03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité.
  • Page 34 Un ou plusieurs les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible interne a grillé ● Rapportez l’appareil à votre revendeur Showtec. Les appareils se La console de contrôle n’est pas ● Connectez la console. réinitialisent connectée. correctement La sortie XLR à...

  • Page 35: Spécifications Du Produit

    Spectral M1500 Zoom Q4 MKIII Spécifications du produit Modèle : Showtec Spectral M1500 Zoom Q4 MKIII Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz Consommation : 125W (pleine puissance) Raccordement DMX : 30 pcs Alimentation en @240 V :...

  • Page 36: Dimensions

    Spectral M1500 Zoom Q4 MKIII Dimensions Code commande : 43549...
  • Page 37 Spectral M1500 Zoom Q4 MKIII Code commande : 43549...
  • Page 38 ©2022 Showtec...
