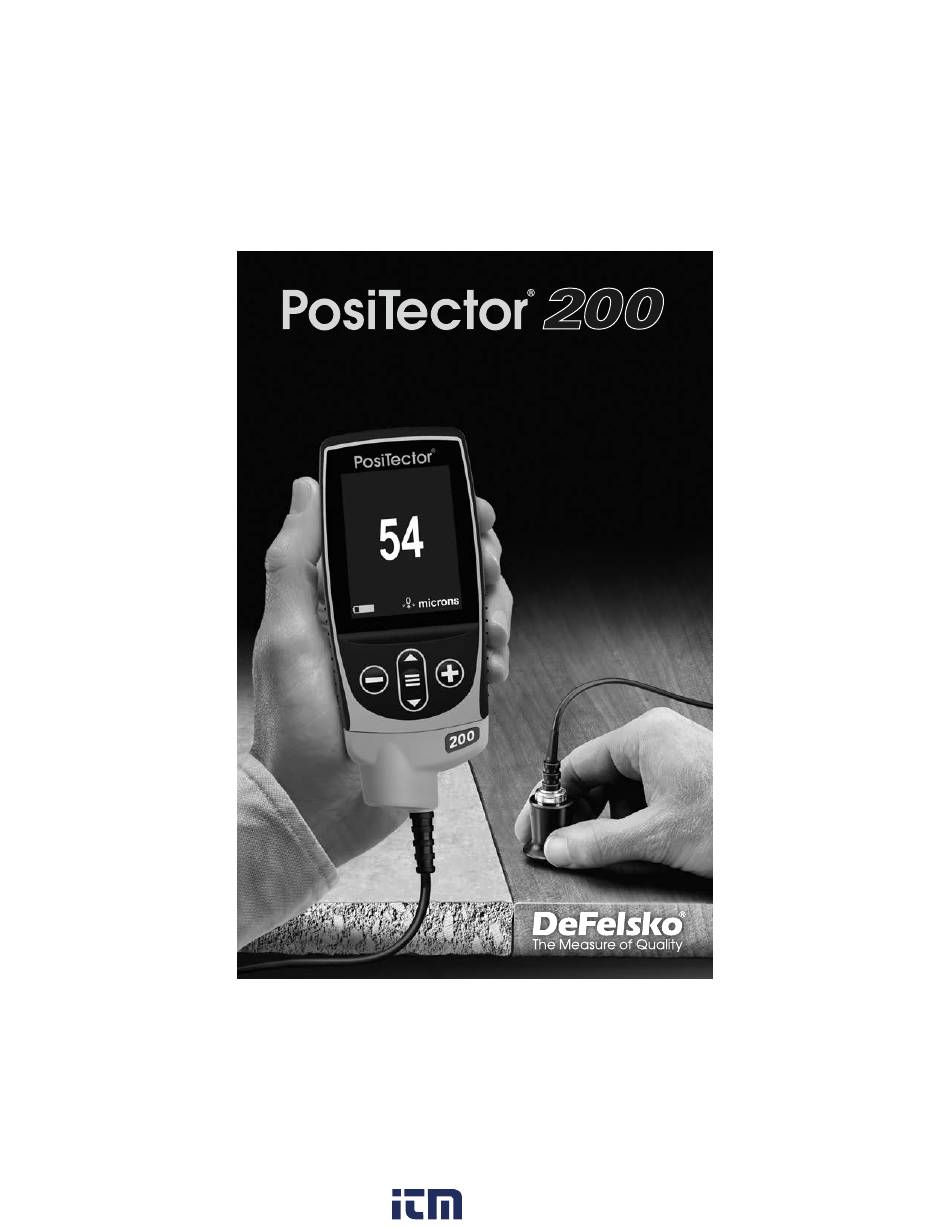

- Page 1 Ultrasonic Coating Thickness Gage Notice d'instruction 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Démarrage Rapide

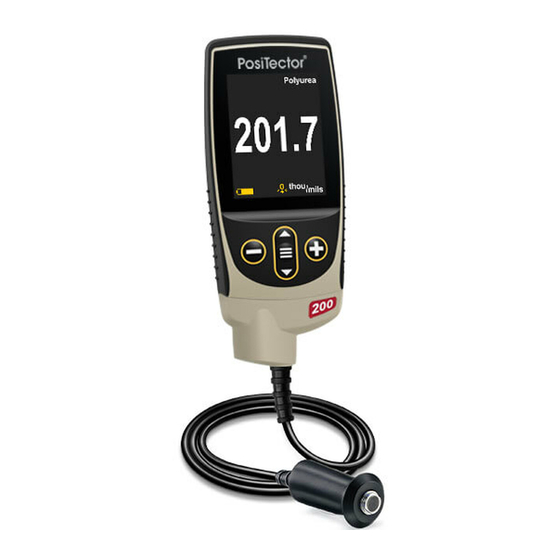

Introduction Introduction Le PosiTector 200 est un mesureur d'épaisseur de revêtement portable qui utilise un principe ultrasonique non destructif pour mesurer l'épaisseur des revêtements sur un vaste panel de supports. Il se compose d'un corps (standard ou avancé) et d’une sonde (voir Sondes en page 2). - Page 3 Il ne faut pas mettre l'instrument sous tension lors de la commutation des sondes. Des sondes PosiTector 200 sont disponibles pour un vaste panel d'applications de mesure d'épaisseur de revêtement. Sonde B - 13 à 1000 microns (0,5 à 40 mils) Idéale pour les revêtements polymères sur le bois, le...
-
Page 4: Positector 200 - Théorie De Fonctionnement
être utilisées. PosiTector 200 - Théorie de Fonctionnement La sonde du PosiTector 200 émet une impulsion sonique à haute fréquence qui traverse le revêtement via un gel couplant et qui se réfléchi sur TOUTES les surfaces différentes en termes de densité. -
Page 5: Procédure De Mesure
Le temps de déplacement est divisé en deux et multiplié par la vitesse sonique dans le revêtement pour obtenir l'épaisseur de ce dernier. Couplant Sonde Le PosiTector 200 interprète « l'écho » le plus grand mesuré dans ces intervalles Revêtement 1 comme étant l'écho... -
Page 6: Étalonnage, Vérification Et Ajustement
L'ajustement ou l'ajustement d'étalonnage est le fait d'aligner les mesures d'épaisseur de l'instrument pour correspondre avec celles d'un étalon de référence connu. Voir Épaisseur en page 7. REMARQUE: Le PosiTector 200 mesure la plupart des revêtements polymères avec précision, sans aucun réglage. 1.800.561.8187 information@itm.com www. -
Page 7: Menu Des Paramètres D'é Talonnage (Reglages Cal)
2. Utiliser les boutons pour diminuer / augmenter la valeur affichée. IMPORTANT: Le PosiTector 200 ignorera toutes les mesures en dehors de la plage sélectionnée. Si l’épaisseur de revêtement mesurée est en dehors de cette plage, des mesures incorrectes ou discontinues peuvent apparaître. - Page 8 50µm (2 mils) sur bois 25µm (1 mil) 250µm (10 mils) Épaisseur Le PosiTector 200 mesure la plupart des revêtements polymères avec précision dès sa première utilisation et ceci sans aucun ajustement requis. Afin de déterminer si un ajustement est nécessaire, sélectionner un échantillon de revêtement d'épaisseur connue aussi proche...
-
Page 9: Menu De Configuration (Config)
Bloquage Cal Lorsque coché, l’icône apparaît et les paramètres d'étalonnage actuels sont « verrouillés » afin d'empêcher tout ajustement par l'utilisateur. Cal Reset Restaure l'étalonnage usine de l'instrument ainsi que les réglages de plage. L’icône va apparaître sur l'écran. Menu de configuration Menu de configuration (Config) Unités... - Page 10 REMARQUE: La date, l’heure et le WiFi ne sont pas affectés par les réinitialisations (Reset). Couches Les modèles PosiTector 200 avancés sont capables d'afficher (modèle Avancés uniquement) numériquement jusqu'à 3 épaisseurs de couche individuelles dans un système multicouche. Sélectionner l’option de menu Couches (Layers) pour : - Choisir jusqu'à...
- Page 11 Deux matériaux de densité très différente et une interface bien définie entraîneraient un pic étroit mais prononcé. Le PosiTector 200 a une capacité de mesurer l’épaisseur de revêtement associée aux pics les plus grands ou à ceux qui vont plus en profondeur dans la matière, selon l’utilisation ou non du...
- Page 12 Mode Epaisseur Maxi Par default, le PosiTector 200 donne un résultat de mesure d’épaisseur de revêtement associé à l’echo ultrasonore le plus important (le pic le plus grand dans le Mode Graphique [page 9]), dans la plage définie.
- Page 13 en compte. Sur les modèles Avancés, ce seuil peut être réglé via le mode Graphique (page 9). Lorsque le mode multicouches est sélectionné, (sur boitier Avancé uniquement) les épaisseurs de revêtement relevées correspondent aux échos ultrasonores les plus importants. REMARQUES: Mode Epaisseur Maxi...
-
Page 14: Gestion De La Mémoire
Gestion de la mémoire Gestion de la mémoire Le PosiTector 200 a une mémoire interne qui permet l’enregistrement des mesures. Les mesures enregistrées peuvent être lues à l’écran mais sont également accessibles par ordinateur, tablette, smartphones. Toutes les mesures sont horodatées. Le symbole enregistremeent apparait quand la fonction mémoire... - Page 15 REMARQUE: Clavier USB Lorsqu'il est activé et connecté à un ordinateur, le PosiTector sera reconnu comme clavier. Les valeurs sont transmises à l'ordinateur à mesure qu'elles sont prises, en émulant les frappes. 1.800.561.8187 information@itm.com www. .com...
- Page 16 Sync .net Now Les menus WiFi et USB contiennent une option Sync .net. Une fois sélectionné, l’instrument synchronise immédiatement les valeurs de mesure stockées via sa méthode de communication respective (connexion Internet requise). Sinon, sélectionner Auto Sync .net à partir du menu de connexion USB pour synchroniser automatiquement la connexion avec un PC.
- Page 17 Sync Lots Sélectionnez des lots pour les marquer pour la synchronisation avec l'application PosiTector. La Synchronisation des Lots est utile lors de la connexion d'un nouvel équipement à un boîtier avec des lots préexistants, car seuls les lots créés alors que Bluetooth Smart est activé...
