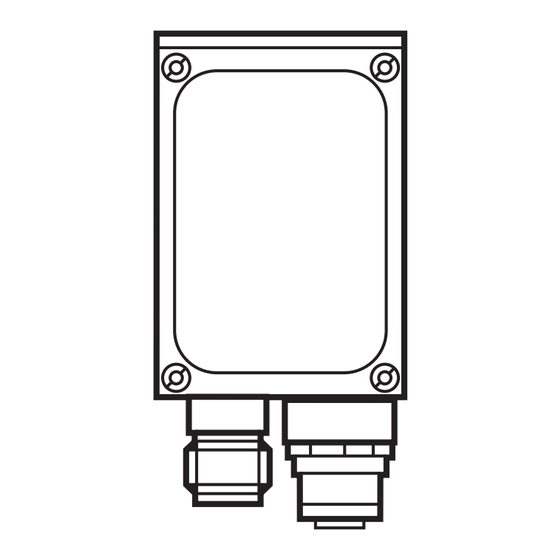

- Page 1 Notice d'utilisation Détecteur de reconnaissance d'objets O2D22x...
-
Page 2: Table Des Matières
Contenu Fonctionnement et caractéristiques..........3 Portée de travail L ................3 Montage................... 4 Remarque ..................4 Raccordement électrique..............5 Connecteur process M12, 8 pôles ........... 6 Diagramme de temps des entrées/sorties ........6... -
Page 3: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques A l'aide des lumières directes ou backlight le détecteur détecte le contour d'un objet à contrôler et le compare avec les contours d'un ou plusieurs modèles dans une image de référence. En fonction du degré de conformité, le résultat peut être fourni si un modèle est trouvé... -
Page 4: Montage
Type O2D224 / O2D225 Résolution [mm] – 0,08 0,12 0,25 Portée de travail L [mm] 1000 2000 Taille du champ de vue 80x60 200x150 400x300 [mm] Résolution [mm] 0,52 1,25 2,52 Montage Pour le montage montré dans l'illustration utiliser l'accessoire de montage E2D101. -
Page 5: Raccordement Électrique
Raccordement électrique Connecteur process M12, 8 pôles entrée trigger sortie de commutation / sortie trigger sortie de commutation (READY) sortie de commutation (OUT) sortie de commutation / entrée 1 sortie de commutation / entrée 2 B système de commande par ex. API C trigger externe D éclairage externe (option) Remarque... -
Page 6: Connecteur Process M12, 8 Pôles
Connecteur process M12, 8 pôles Broche Utilisation (réglage usine) Signal de sortie " READY " fournit l'état du détecteur : " 1 " après l'évaluation terminée. " 0 " tant que l'évaluation est en cours, l'application est sélectionnée ou en cas d'une erreur interne (les signaux trigger sont ignorés). - Page 7 Avec la configuration de l'appareil correspondante, les quatre premières applica- tions peuvent être sélectionnées via les entrées de commutation. Pour la sélection des applications le temps de blocage du trigger t est à considé- rer. Entrée No. de l'application sélection de l'application entrée de commutation 1 entrée de commutation 2 sortie READY...
