Sommaire des Matières pour IFM Electronic efector 200 O5K500

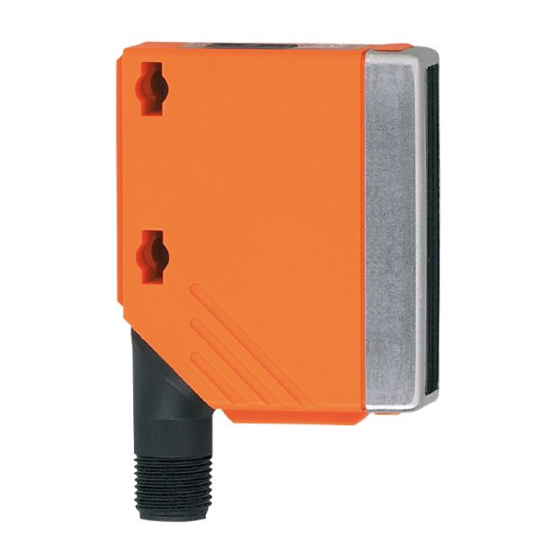

- Page 1 Notice d'utilisation Détecteur de contraste O5K500...
-
Page 2: Table Des Matières
Contenu 1 Remarque préliminaire �����������������������������������������������������������������������������������������3 1�1 Symboles utilisés ��������������������������������������������������������������������������������������������3 2 Fonctionnement et caractéristiques����������������������������������������������������������������������3 3 Montage����������������������������������������������������������������������������������������������������������������4 3�1 Conditions de montage ����������������������������������������������������������������������������������4 4 Eléments de service et d'indication ����������������������������������������������������������������������5 5 Raccordement électrique��������������������������������������������������������������������������������������5 6 Réglage ����������������������������������������������������������������������������������������������������������������6 6�1 L'appareil doit commuter lorsque le repère de contraste est détecté �������������6 6�2 L'appareil ne doit pas commuter lorsque le repère de contraste est détecté... -
Page 3: Remarque Préliminaire
1 Remarque préliminaire 1.1 Symboles utilisés ► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage → Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 2 Fonctionnement et caractéristiques Le détecteur de contraste détecte sans contact des repères imprimés sur des objets et matières, et indique leur présence par un signal de commutation�... -
Page 4: Montage
3 Montage ► Fixer l'appareil à l'aide d'un dispositif de fixation� ► Orienter l'appareil vers l'objet à détecter à l'aide du spot lumineux� 3.1 Conditions de montage ► Pour la portée de travail spécifiée (D) voir le marquage sur l'appareil ou la fiche technique� Le mouvement des objets à... -
Page 5: Eléments De Service Et D'indication
4 Eléments de service et d'indication 1: LED jaune 2: bouton OUT on 3: bouton OUT off 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié� ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés� ►... -
Page 6: Réglage
6 Réglage Lors du réglage dans l'application, l'appareil sélectionne automatiquement l’un des 3 émetteurs de couleur (RVB) avec lequel le contraste est le plus grand� 6.1 L'appareil doit commuter lorsque le repère de contraste est détecté 1 ► Positionner le spot lumineux sur le repère de contraste� ►... -
Page 7: 6�2�1 Réglage Non Réussi
6.2.1 Réglage non réussi > La LED jaune clignote rapidement, 8 Hz� > L'appareil passe au mode de fonctionnement normal sans aucune modification des valeurs� Causes possibles • Différence de la valeur mesurée trop faible� • Temps de programmation max� de 15 min� dépassé� 6.3 Réglage de la sensibilité... -
Page 8: Mise En Service / Fonctionnement
7 Mise en service / Fonctionnement ► Vérifier le bon fonctionnement de l'appareil� > Affichage par LED� Affichage Cause LED allumée La sortie de commutation OUT est commutée� LED clignote avec 2 Hz Perturbation interne� LED clignote avec 8 Hz Programmation non réussie� 8 Entretien, réparation et élimination ►... -
Page 9: Schéma D'encombrement
9 Schéma d'encombrement 46,8 18,2 M12 x1 Dimensions en mm 1: Boutons de programmation 2: En cas d'utilisation d'une vis de fixation M5, le couple de serrage maximum est de 2 Nm. Données techniques et informations supplémentaires sur notre site web à www.ifm.com →...
