7 Adaptation en fonction de l'installation de chauffage
7
Adaptation en fonction de
l'installation de chauffage
7.1
Utilisation des codes diagnostic
Il est possible d'utiliser les paramètres qui sont signalés
comme étant réglables dans le tableau des codes diagnostic
pour adapter le produit en fonction de l'installation et des be-
soins du client.
Codes diagnostic – vue d'ensemble (→ page 28)
7.1.1
Activation des codes diagnostic
1.
Appuyez sur la touche menu pendant 7 secondes pour
accéder aux réglages des codes diagnostics du produit.
◁
L'écran affiche (0).
2.
Appuyez sur la touche
ner la valeur de réglage.
◁
Le code d'accès (96) est réservé à l'installateur spé-
cialisé.
3.
Appuyez sur la touche menu pour valider.
◁
L'écran affiche le code diagnostic et sa valeur.
7.1.2
Réglage d'un code diagnostic
1.
Appuyez sur la touche
ner le code diagnostic.
2.
Appuyez sur la touche
ner la valeur de réglage.
3.
Procédez de la même manière pour tous les
paramètres à modifier.
4.
Appuyez sur la touche menu pendant 3 secondes pour
sortir du menu paramétrage.
7.2
Réglage de la puissance de la pompe
Le produit est équipé d'une pompe hautes performances à
vitesse variable, qui s'adapte automatiquement aux condi-
tions hydrauliques de l'installation de chauffage.
Si l'installation de chauffage comporte une bouteille de dé-
couplage, il est préconisé de désactiver la régulation de la
vitesse et de régler la puissance de la pompe sur une valeur
fixe.
▶
Ajustez si nécessaire le réglage de la vitesse de rotation
de la pompe en fonction du mode de fonctionnement par
le biais du point de diagnostic d.14.
▶
Procédez au réglage d'un code diagnostic. (→ page 20)
Codes diagnostic – vue d'ensemble (→ page 28)
20
ou
pour sélection-
ou
pour sélection-
ou
pour sélection-
Notice d'installation et de maintenance IsoTwin Condens 0020201087_01

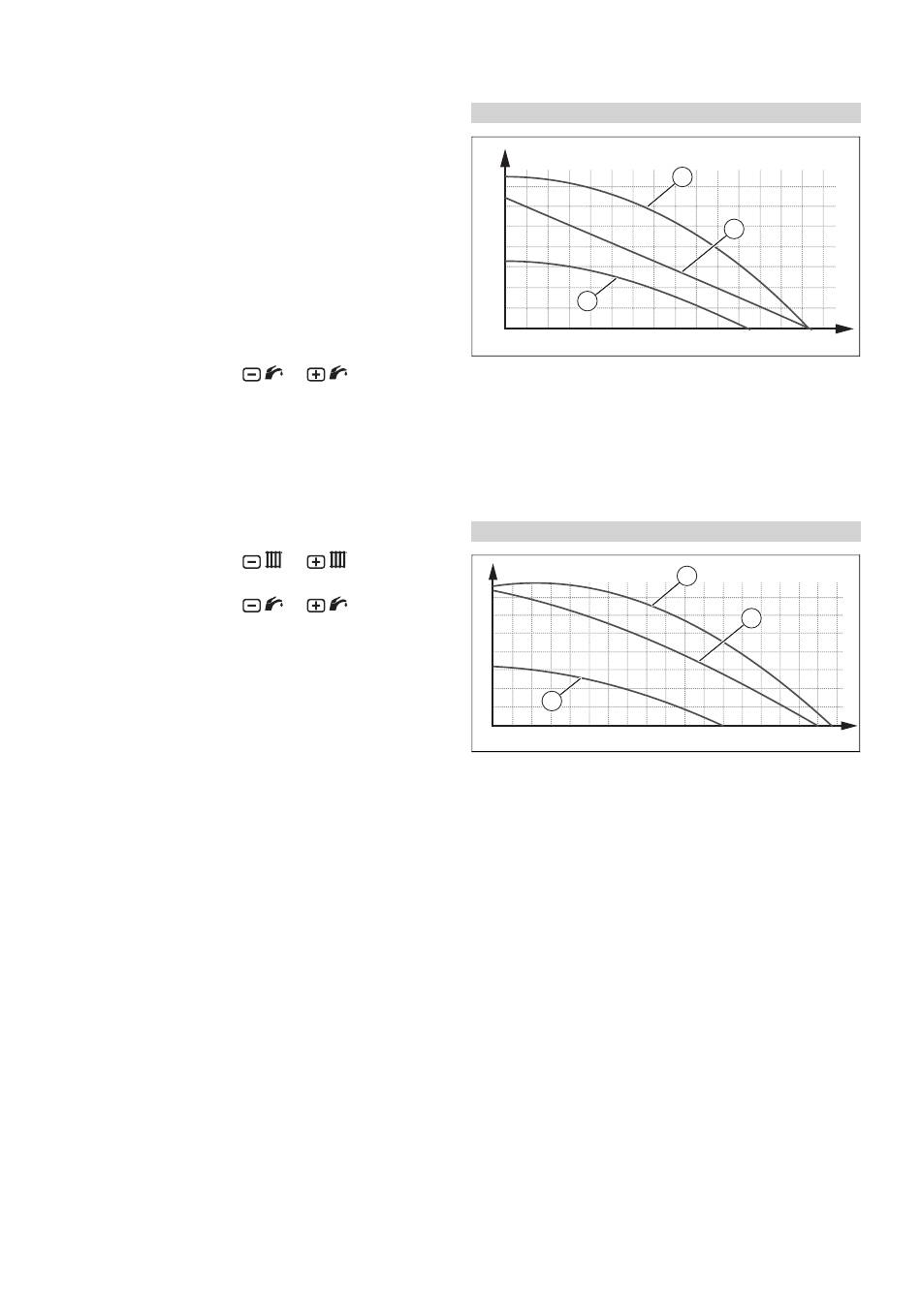

Courbes caractéristiques de la pompe
Courbe débit/pression
Validité: 30kW
B
70
60
50
40
30
20
3
10
0
500
A
Débit circuit chauffage
(l/h)
1
Bypass fermé, max.
PWM
2
Bypass position de
série,max. PWM
Courbe débit/pression
Validité: 35kW
B
70
60
50
40
30
20
3
10
0
500
A
Débit circuit chauffage
(l/h)
1
Bypass fermé, max.
PWM
2
Bypass position de
série,max. PWM
1
2
1000
1500 A
B
Pression disponible
(kPa)
3
Bypass position de
série,min. PWM
1
2
1000
1500
B
Pression disponible
(kPa)
3
Bypass position de
série,min. PWM
A
