IV - Návod k montáži
1 Vložení pilového listu
VAROVÁNÍ! Zabraňte poraněním tak,
že pořád odpojíte zástrčku ze zásuvky
předtím, než začnete montovat části,
provedete nastavení přístroje nebo
vyměníte pilový list.
1. Používejte pouze pilové listy s T-násadou.
2. Vložte šestihranný klíč (13) do otvoru
pro šrouby v upínadle pilového listu (10).
Uvolněte šrouby na upínadle pilového listu
(10) otáčením proti směru hodinových
ručiček. Po zasunutí požadovaného pilového
CZ
listu (12), utáhněte šrouby na upínadle
pilového listu (10) ve směru hodinových
ručiček. (viz obr.1).
3. Pilový list (12) musí ležet ve vodících
válečcích (8).

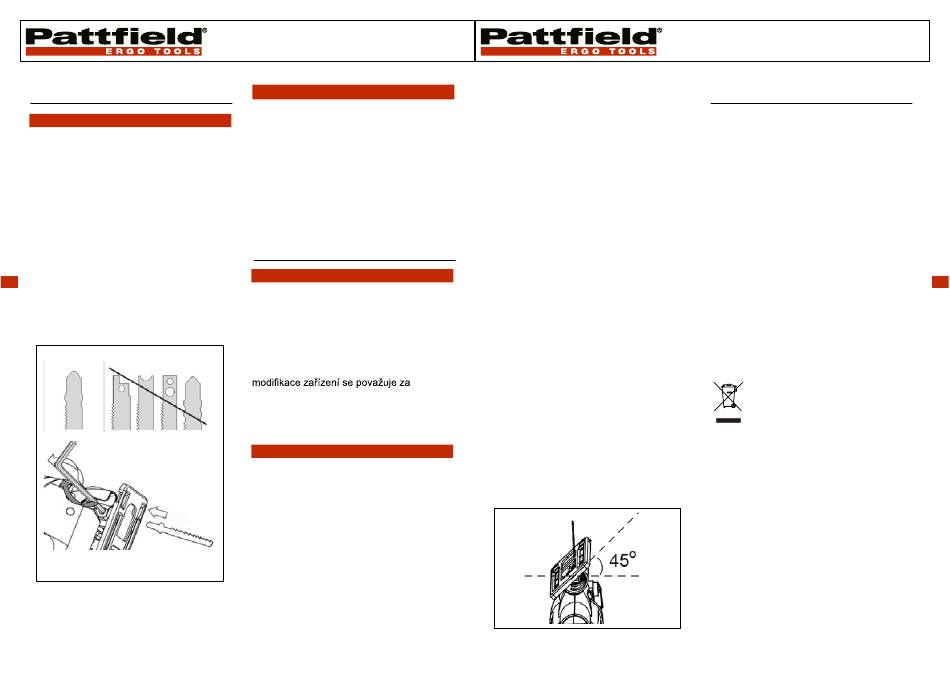

Obr.1
69
2 Odsávání prachu (pokud je v dodávce)
Děrovací pila je vybavena odsávacím
zařízením, které může odsávat prach a
piliny.
Zastrčte zařízení na odsávání prachu
dozadu do zařízení. Obě můžete spojit
otáčením přístroje (4), dokud se obě trubice
nesesunou do drážky a pak je můžete
upevnit. Zařízení odstraníte otáčením, dokud
obě trubice nevyklouznou z drážky a vy
můžete zařízení odstranit.
V - Návod k použití
1 Účel použití
Tento elektrický nástroj je vhodný na
provádění rovných a zakřivených řezů
a úkosových řezů na obdélníkových
obrobcích z plastu, dřeva a kovu. Přístroj
je povolen pouze pro soukromé použití v
suchých pracovních prostorech. Dodržujte
prosím pokyny týkající se typů pilových
listů. Jakékoliv jiné použití nebo případné
nesprávné použití a přináší se sebou
významní riziko úrazu. Výrobce neručí za
škody způsobené nesprávným používáním
přístroje.
2 Návod k obsluze
1. Provoz:
Hlavní vypínač:
Spuštění: Stiskněte vypínač (2).
Nepřetržitý provoz: Stiskněte vypínač (2),
potom stiskněte pojistné tlačítko (1) a pusťte
vypínač (2).
Vypnutí: Pusťte vypínač (2).
UPOZORNĚNÍ! Pokud se podrží pojistné
tlačítko (1), vypínač (2) se nemůže
odblokovat.
2. Nastavení rychlosti řezání
Děrovací pila je vybavena regulací rychlosti
(9). Počet zdvihů je možné nastavit během
řezání tak, že regulátor nastavení nastavíte
na jeden nebo mezi dvěma ze šesti stupňů.
3. Řízení počtu zdvihů (počet zdvihů za
minutu):
1-2. nízký počet zdvihů
3-4. průměrný počet zdvihů
5. vysoký počet zdvihů
6. funkce volnoběhu
4. Rychlost zdvihu:
Rychlost zdvihu se může upravit tak, jak
je to popsáno v části "Variabilní regulace
rychlosti". Počet zdvihů, potřebný pro
některé práce, může být určen z praktické
zkušenosti. Všeobecně platí, že se snížením
počtu zdvihů u materiálů s vysokou hustotou
a zvýšením počtu zdvihů u měkčích
materiálů dosáhnou nejlepší výsledky.
5.Řezání úkosů a úhlů:
UPOZORNĚNÍ! Pro ochranu přístroje před
poškozením při řezání úkosů a úhlů musí
být válečkový mechanismus aretovaný
a řezy pilového listu musí směřovat na
přední stranu přístroje. Odpojte síťový
kabel ze zásuvky.
Základovou desku lze nastavit tak, aby se
mohl nařezat úhel mezi 0 ° a ± 45 °.
NASTAVENÍ PODSTAVCE: Uvolněte šrouby
na podstavci šestihranným klíčem (13)
otáčením proti směru hodinových ručiček
a podstavec posuňte mírně vzad, aby se
uvolnil zámek podstavce (obr. 2).
Po nastavení podstavce do požadovaného
úhlu pevně utáhněte dva šrouby podstavce
ve směru hodinových ručiček.
Obr.2
VI - Údržba a servis
• Před jakýmikoli pracemi na zařízení
vytáhněte síťový kabel.
• Zařízení a otvory pro větrání udržujte v
čistotě, abyste zajistili bezpečné a správné
fungování.
• Pravidelně kontrolujte, zda se prach
nebo cizí předměty nedostal / li do otvorů v
blízkosti motoru a vypínače. K odstranění
nahromaděného prachu používejte měkký
kartáček. Při čištění používejte ochranné
brýle.
• Přístroj čistěte zvenku měkkým vlhkým
hadrem. Můžete použít jemný čisticí
prostředek, avšak ne alkohol, benzín nebo
jiné čisticí prostředky.
• Na čištění plastových dílů nikdy
nepoužívejte mořidlo.
• Všechny pohyblivé části pravidelně mažte.
POZOR! Nástroj nikdy nesmí přijít do
styku s vodou.
Likvidace odpadu
Logo škrtnuté popelnice na
kolečkách vyžaduje samostatný
sběr odpadního elektrického a
elektronického zařízení (OEEZ).
Takové zařízení může obsahovat
nebezpečné a škodlivé látky. Toto
nářadí musí být vráceno na
určeném sběrném místě k recyklaci
OEEZ a nesmí být likvidováno
spolu s netříděným komunálním
odpadem. Dodržením této zásady
pomáháte šetřit zdroje a chráníte
životní prostředí. Více informací si
můžete vyžádat od místních úřadů.
Kontrola zařízení
Pravidelně kontrolujte všechna upevnění.
Časem se mohou uvolnit vlivem vibrací.
