IV - Monteringshandledning
1 Att sätta i sågbladet
VARNING! Undvik skador genom att du
alltid tar ut kontakten från eluttaget innan
du monterar delar, gör inställningar eller
byter sågblad.
1. Använd bara sågblad med T-skaft.
2. För in sexkantsnyckeln (13) i skruvhålen
i sågbladets upptagning (10). Lossa
skruvarna sågbladsupptagningen (10)
genom moturs vridning. När det önskade
sågbladet (12) har stuckits in, drar du
fast sågbladsupptagningens (10) skruvar
S
medurs. (se bild 1)
3. Sågbladet (12) måste ligga i styrrullen (8).

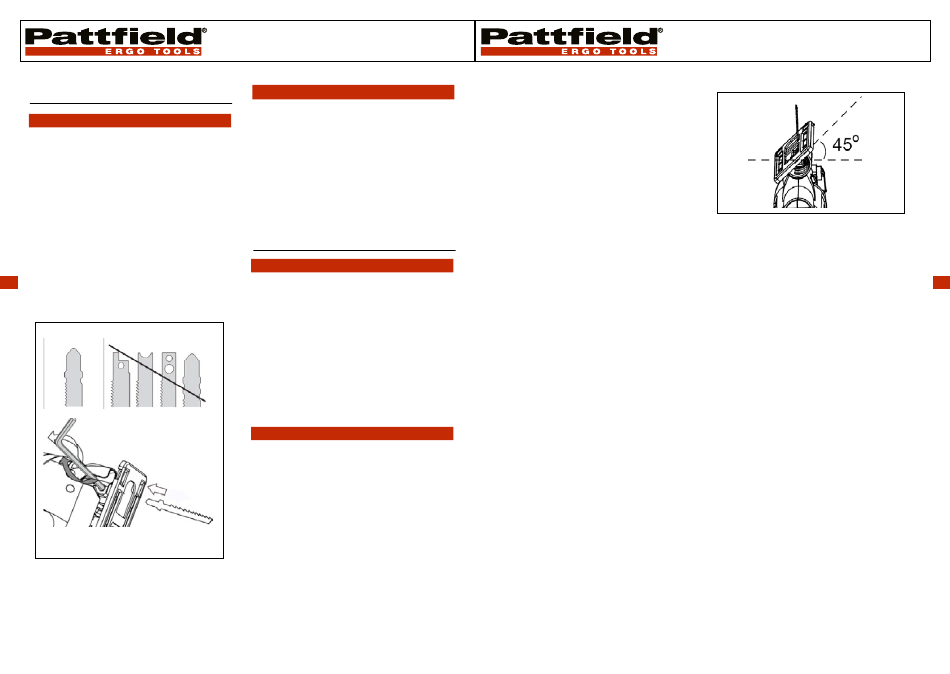

Bild.1
59
2 Dammutsug (om det ingår i leveransen)
Sticksågen är utrustad med en dammutsug
som kan suga bort damm och spånor.
Stick in dammutsugsenheten på baksidan
av apparaten. Du ansluter båda, genom att
vrida enheten (4) till dess att båda rören
glider in i muttern varefter du låser fast dem.
Du tar bort enheten genom att vrida den,
till dess att båda rören glider ut ur muttern
varefter du kan ta bort enheten.
V - Bruksanvisning
1 Ändamålsenlig användning
Det här elverktyget är avsett för raka och
runda skär och geringsskär i rätvinkliga
arbetsstycken av plast, trä och metall.
Apparaten är uteslutande avsedd för privat
användning i torra arbetsutrymmen. Var god
beakta upplysningarna om sågbladstyp.
Varje annan användning eller eventuella
modifieringar av apparaten gäller som inte
ändamålsenlig användning och medför
en avsevärd olycksfallsrisk. Tillverkaren
ansvarar inte för skador som uppstår på
grund av inte ändamålsenlig användning.
2

Bruksanvisning

1. Drift:
På-/av brytare:
Start: Tryck på tryckbrytaren (2).
Kontinuerlig drift: Tryck på tryckbrytaren (2);
tryck därefter på låsknappen (1) och släpp
tryckbrytaren (2).
Avstängning: Släpp tryckbrytaren (2).
VARNING! Om låsknappen (1) hålls
intryckt kan tryckbrytaren (2) inte låsas
upp.
2. Ställ in skärhastighet
Sticksågen är utrustad med en variabel
hastighetsreglering (9). Slagantalet kan
justeras under sågningen, genom att
inställningshjulet ställ in på ett av eller mellan
två av de sex stegen.
3. Att styra slagantalet (Antal slag per
minut):
1-2. lågt slagantal
3-4. medelhögt slagantal
5. högt slagantal
6. Override-funktion
4. Slaghastighet:
Slagantalet kan anpassas enligt
beskrivningen under "variabel
hastighetsreglering". Det erforderliga
slagantalet för bestämda arbeten, lär man
sig genom praktisk erfarenhet. Generellt
gäller, att en minskning av slagantalet för
material med hög tjocklek och en ökning
av slagantalet för mjukare material, ger det
bästa resultatet.
5.Att skära diagonalt och i vinkel:
VARNING! För att skydda apparaten
från skador vid diagonalsågning eller
vinkelsågning, måste rullmekanismen
låsas och sågbladets skäryta peka mot
apparatens framsida. Dra ut kontakten ur
eluttaget.
Fotplattan kan justeras så att alla vinklar
mellan 0° och ± 45° kan sågas.
JUSTERING AV FOTPLATTAN: Lossa
skruvarna i fotplattan med sexkantsnyckeln
(13) genom att vrida moturs och skjut, för att
lossa, fotplattans spärr lätt bakåt (bild 2).
Efter justering av fotplattan i önskad vinkel,
drar du fast de två skruvarna i fotplattan
moturs.
Bild.2
