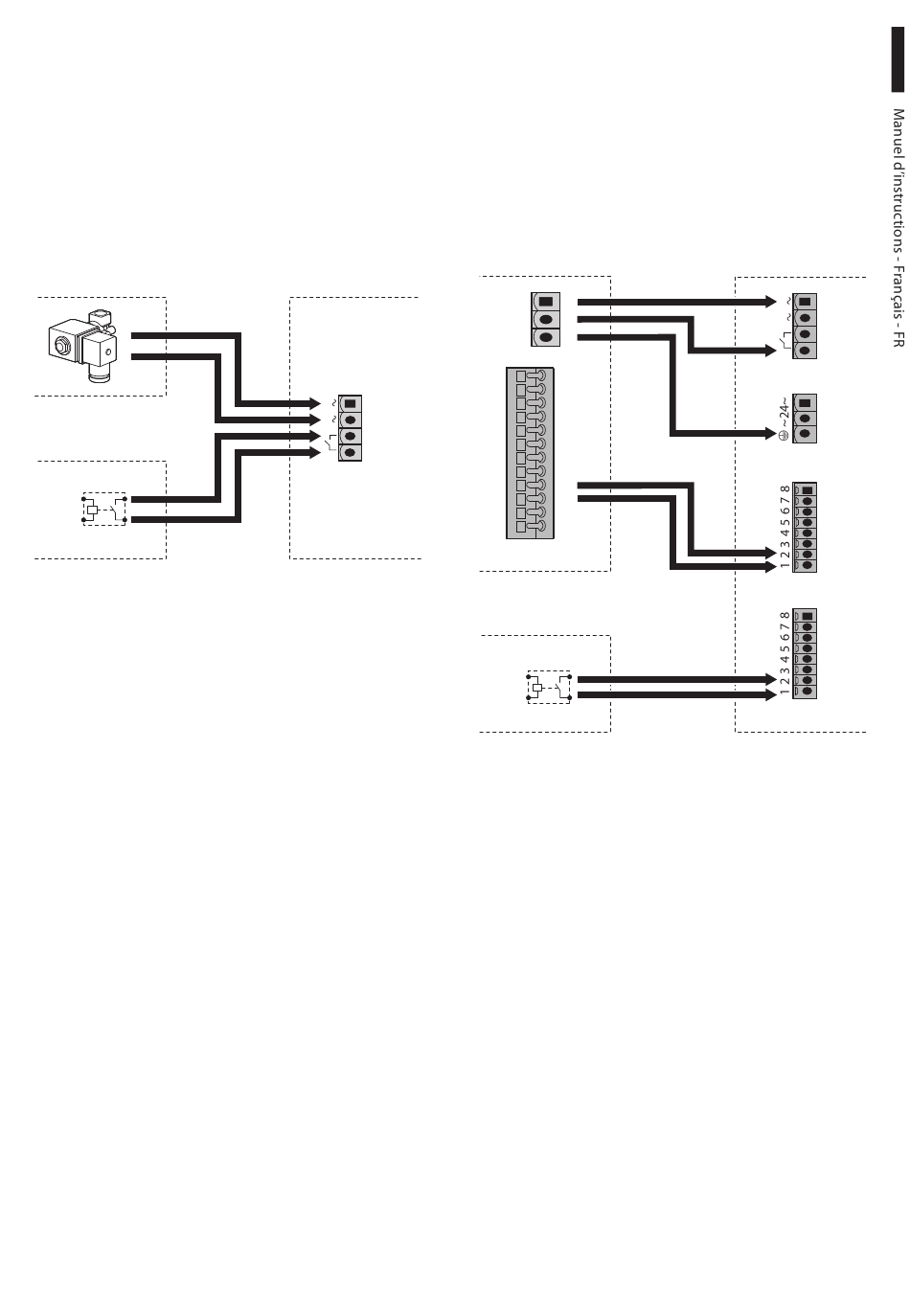

6.1.6 Connecteurs pour le système de
lavage (WASNX)
Consultez le manuel d'installation du système de
lavage pour les spécifications pertinentes. Brancher
les contacts du relais de commande de la PTZ ou des
caméras fixes VIDEOTEC et les câbles d'alimentation
(24Vac) de l'installation de lavage en suivant le
schéma qui se trouve au bas (Fig. 13, page 15).
Valve solénoïde,
système de lavage
VIDEOTEC (WASNX)
~
~
RL
PTZ/Caméra
fixe VIDEOTEC
Fig. 13
MNVCCOMB_2131_FR
6.1.7 Connecteurs pour le système de
lavage (WASPT)
Consultez le manuel d'installation du système de
lavage pour les spécifications pertinentes. Brancher
les contacts du relais de commande de la PTZ ou des
caméras fixes VIDEOTEC et les câbles d'alimentation
(24Vac) de l'installation de lavage en suivant le
schéma qui se trouve au bas (Fig. 14, page 15).
Système de lavage
VIDEOTEC (WASPT)
J9
J8 ou J9
COMB
PTZ/Caméra
fixe VIDEOTEC
Fig. 14
N
J1
L
a
GCP
CP
RL
J8 ou J9
J6 ou J7
J25 ou J11
J24 ou J10
COMB
