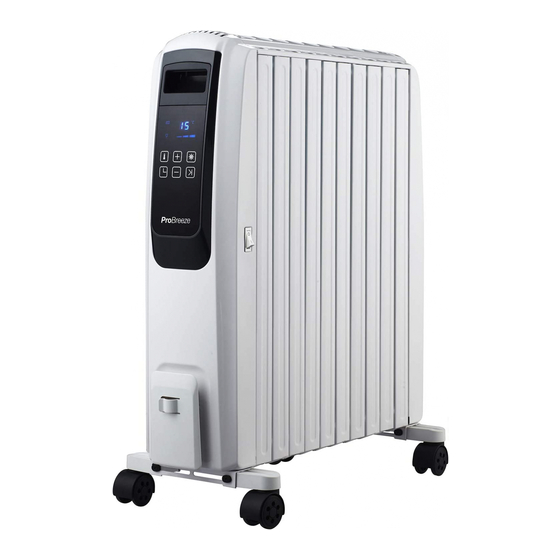

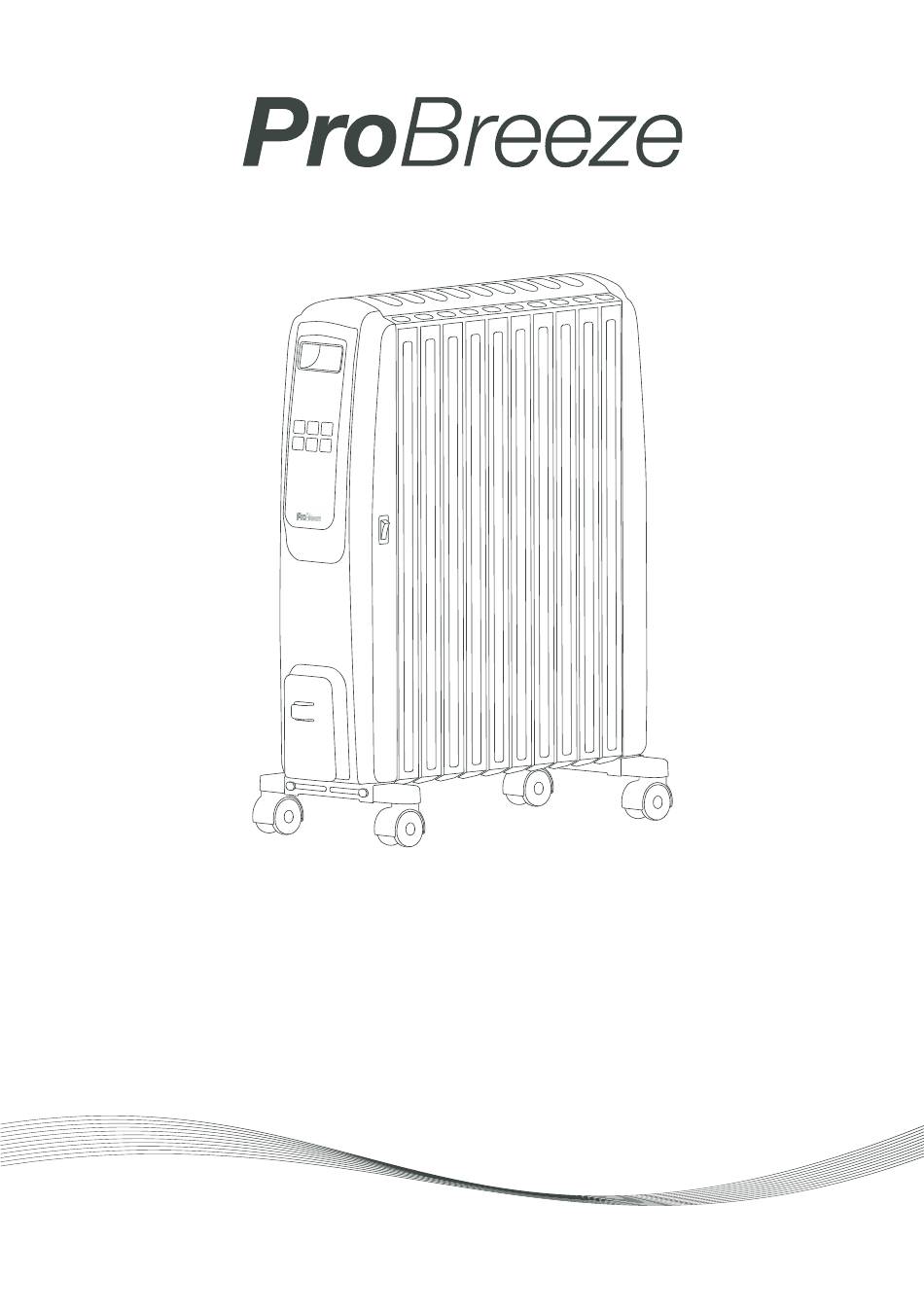

- Page 1 2500W Oil Filled Radiator | Model PB-H06 INSTRUCTION MANUAL MODE D'EMPLOI BEDIENUNGSANLEITUNG MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES This product is only suitable for well insulated spaces or occasional use.
-
Page 2: Safety Instructions
2500W Oil Filled Radiator SAFETY INSTRUCTIONS WARNING: To avoid the risk of electrical shock, fire or injury to people, always make sure the heater is unplugged from the electrical outlet before relocating, servicing, or cleaning it. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. - Page 3 Never insert fingers or metal objects into the vents and openings of the heater. Never cover the heater. Do not use this heater to dry or heat clothes. Do not cover the power cord. Arrange the cord where it will not be a trip hazard. To avoid a circuit overload when using this heater, do not operate another high-wattage heater on the same electrical circuit.
-
Page 4: Safety Controls
SPECIFICATION Rated Voltage and Frequency: 220-240V, 50Hz Wattage: 2500W Size: 500mm x 245mm x 660mm Net Weight: 16kg SAFETY CONTROLS This heater has three levels of protection. Automatic Thermal Cut-Off: If set to High power mode and overheating is detected the automatic thermal cut-off switches the heater from High power mode to Medium power mode. -
Page 5: Control Panel
CONTROL PANEL Thermostat Button Increase Temperature and Increase Timer Button Mode Button Timer Button Decrease Temperature and Decrease Timer Button Standby Button ECO Mode Indicator Temperature Indicator Timer Indicator Power On Indicator Mode Indicator (Low, Medium, High) OPERATING THE HEATER USING THE CONTROL PANEL Switching On Place the heater upright on a flat, steady and heat resistant surface. - Page 6 Modes Press the Mode button once to select LOW power. Press the Mode button twice to select MEDIUM power. Press the Mode button three times to select HIGH power. Press the Mode button four times to select ECO mode. ECO Mode: Allows you to set a desired room temperature. Once the desired tempera- ture has been reached, power will reduce to save energy.
- Page 7 Setting the Auto-On Timer Switch the radiator on as per the “Switching On” instructions but do not press the Standby Button. Press the Timer button. The time digits (H) will blink. Use the “+’’ and “-’’ buttons to set the desired time (1-24 hours) prior to auto-on. Between 0-5 hours, time increases by increments of 0.5 hours.
-
Page 8: Cleaning Tips
CLEANING TIPS Clean the exterior surface of the heater by wiping it with a soft, damp cloth. Store the heater in a clean, dry place when it is not in use. Caution: Allow the heater to completely cool before handling or cleaning it. Ensure the On/Off switch is in the “O’’... - Page 9 2500W Oil Filled Radiator | Model PB-H06 Heat output Symbol Value Unit Nominal heat output Minimum heat output (indicative) Maximum continuous heat output max,c Auxiliary electricity consumption At nominal heat output At minimum heat output In standby mode 0.0015 Type of heat input, for electric storage local space heaters...
-
Page 10: Sicherheitshinweise
2500W Ölgefüllter Heizkörper SICHERHEITSHINWEISE WARNUNG: Um das Risiko eines Stromschlags, Brandes oder einer Verletzung zu vermeiden, vergewissern Sie sich immer, dass das Heizgerät von der Steckdose getrennt wurde, bevor Sie es an einen anderen Ort bringen, warten oder reinigen. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Kenntnisse verwendet werden, wenn sie es beaufsichtigt verwenden oder wenn sie in Bezug auf die sichere Verwendung des Geräts unterwiesen wurden und die... - Page 11 Decken Sie das Netzkabel nicht ab. Legen Sie das Kabel so, dass es keine Stolpergefahr darstellt. Um bei der Verwendung dieses Heizgeräts eine Stromkreisüberlastung zu vermeiden, schalten Sie keine andere Heizung mit hohem Stromverbrauch am selben Stromkreis an. Diese Heizung ist mit einer bestimmten Menge Spezialöl gefüllt. Reparaturen, die ein Öffnen des Ölbehälters erfordern, dürfen nur vom Hersteller oder seinem Kundendienst durchgeführt werden, der bei Ölleckage kontaktiert werden sollte.
-
Page 12: Montage
SPEZIFIKATION Nennspannung und Frequenz: 220-240V, 50Hz Leistung: 2500W Größe: 500mm x 245mm x 660mm Nettogewicht: 16kg SICHERHEITSKONTROLLEN Diese Heizung hat drei Schutzstufen. Automatische thermische Abschaltung: Wenn bei der Einstellung auf Hohe Leistung Überhitzung ermittelt wird, schaltet der automatische Thermoschalter das Heizgerät von der Hohen Leistung auf die Mittlere Leistung um. - Page 13 BEDIENFELD Thermostat-Taste Erhöhung der Temperatur und Erhöhung der Timer-Taste Modus-Taste Timer-Taste Verringerung der Temperatur und Verringerung der Timer-Taste Standby-Taste ECO-Modusanzeige Temperaturanzeige Timer eingestellt Modusanzeige (Niedrig, Mittel, Hoch) DIE HEIZUNG ÜBER DAS BEDIENFELD BEDIENEN Einschalten Stellen Sie das Heizgerät aufrecht auf eine ebene, stabile und hitzebeständige Oberfläche.
- Page 14 Modi 1Drücken Sie die Modus-Taste einmal, um die Leistung LOW zu wählen. Drücken Sie die Modus-Taste zweimal, um die Leistung MEDIUM zu wählen. Drücken Sie die Modus-Taste dreimal, um die Leistung HOCH zu wählen. Drücken Sie die Modus-Taste viermal, um den ECO-Modus zu wählen. ECO-Modus : Ermöglicht Ihnen, eine gewünschte Raumtemperatur einzustellen.
- Page 15 Einstellen des Auto-On-Timers Schalten Sie den Heizkörper gemäß den Anweisungen zum „Einschalten“ ein, drücken Sie jedoch nicht die Standby-Taste. Drücken Sie die Timer-Taste. Die Zeitziffern (H) blinken. Stellen Sie mit den Tasten „+“ und „-“ die gewünschte Zeit (1-24 Stunden) vor dem automatischen Einschalten ein.
-
Page 16: Entsorgung
DIE HEIZUNG ÜBER DIE FERNBEDIENUNG BEDIENEN Stellen Sie sicher, dass der Ein/Aus-Schalter des Geräts in der Position „I“ ON steht. Die Fernbedienung funktioniert auf die gleiche Weise wie das Bedienfeld und sollte als solche verwendet werden. Die effektive Reichweite der Fernbedienung beträgt 5m vom Heizkörper und muss während des Betriebs zur Vorderseite des Heizkörpers gerichtet sein. - Page 17 2500W Ölgefüllter Heizkörper | Modell PB-H06 Wärmeleistung Symbol Wert Einheit Nennwärmeleistung Mindestwärmeleistung (Richtwert) Maximale kontinuierliche Wärmeleistung max,c Hilfsstromverbrauch Bei Nennwärmeleistung Bei Mindestwärmeleistung Im Bereitschaftszustand 0,0015 Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Einheit Regelung der Wärmezufuhr Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum-...
-
Page 18: Radiateur À Bain D'huile 2500 W
Radiateur à bain d’huile 2500 W INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT : afin de prévenir tout risque d’électrocution, d’incendie ou de blessure, toujours vérifier que le radiateur est débranché de la prise électrique avant de le déplacer, avant un entretien ou un nettoyage. Cet appareil peut être utilisé... - Page 19 Ne pas couvrir le cordon électrique. Acheminer le cordon afin de réduire tout risque de chute. Pour éviter toute surcharge du circuit électrique pendant l’utilisation du radiateur, ne pas utiliser un autre radiateur de forte puissance sur le même circuit. Ce radiateur contient une quantité...
-
Page 20: Spécifications
SPÉCIFICATIONS Tension et fréquence nominales : 220-240 V, 50 Hz Puissance : 2500 W Dimensions : 500 mm x 245 mm x 660 mm Poids net : 16 kg COMMANDES DE SÉCURITÉ Ce radiateur possède trois niveaux de protection. Thermo-contacteur de coupure automatique : si le radiateur est réglé sur Haute puissance (High), le thermo-contacteur bascule automatiquement l’appareil sur la puissance moyenne (Medium) en cas de surchauffe. -
Page 21: Panneau De Commande
PANNEAU DE COMMANDE Bouton du thermostat Bouton d’augmentation pour la température et la minuterie Bouton du mode Bouton de la minuterie Bouton de diminution pour la température et la minuterie Bouton de veille Voyant du mode ECO Voyant de la température Minuterie réglée Marche Voyant du mode (Bas, Moyen, Haut) - Page 22 Modes Appuyez une fois sur le bouton du mode pour sélectionner la puissance basse. Appuyez deux fois sur le bouton du mode pour sélectionner la puissance moyenne. Appuyez trois fois sur le bouton du mode pour sélectionner la puissance haute. Appuyez quatre fois sur le bouton du mode pour sélectionner la puissance ECO.
-
Page 23: Utilisation Du Radiateur Avec La Télécommande
Programmation de la minuterie de mise en marche automatique Allumez le radiateur comme indiquer dans la section « Mise en marche » mais n’appuyez pas sur le bouton de veille. Appuyez sur le bouton de la minuterie. Les chiffres de l’heure (H) clignotent. Utilisez les boutons «... -
Page 24: Conseils De Nettoyage
à l'environnement et au bien-être humain. Contactez votre autorité locale pour plus d'informations concernant les systèmes de ramassage disponibles. Si possible, recyclez-le de manière responsable afin de promouvoir la réutilisation durable des ressources. Radiateur à bain d’huile 2500 W | Modèle PB-H06 Puissance thermique Symbol Valeur Unité... - Page 25 Type d'apport de chaleur, pour les dispositifs de chauffage Unité décentralisés électriques à accumulation uniquement Contrôle thermique manuel de la charge avec thermostat intégré Contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure Contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique régulable par ventilateur...
-
Page 26: Istruzioni Di Sicurezza
2000W Radiatore a olio ISTRUZIONI DI SICUREZZA AVVERTENZA: per evitare il rischio di scosse elettriche, incendi o lesioni alle persone, assicurarsi sempre che il radiatore sia scollegato dalla presa elettrica prima di spostarlo, ripararlo o pulirlo. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità... -
Page 27: Descrizione Delle Parti
Per evitare un sovraccarico del circuito quando si utilizza questo radiatore, non utilizzare un altro radiatore ad alta potenza elettrica sullo stesso circuito elettrico. Questo radiatore è riempito con una quantità precisa di olio speciale. Le riparazioni che ne richiedono l’apertura del contenitore dell’olio devono essere eseguite esclusivamente dal produttore o dal suo servizio assistenza. -
Page 28: Controlli Di Sicurezza
SPECIFICHE Tensione nominale e frequenza: 220-240 V, 50 Hz Potenza: 2500W Dimensione: 500 mm x 245 mm x 660 mm Peso netto: 16kg CONTROLLI DI SICUREZZA Questo radiatore ha tre livelli di protezione. Interruzione termica automatica: se impostato su potenza massima e viene rilevato un surriscaldamento, l’interruttore termico automatico cambia la potenza del radiatore da potenza massima a potenza intermedia. -
Page 29: Pannello Di Controllo
PANNELLO DI CONTROLLO Pulsante termostato Pulsante aumenta temperatura e aumenta timer Pulsante modalità Pulsante timer Pulsante diminuisci temperatura e diminuisci timer Pulsante di stand-by Indicatore della modalità ECO Indicatore di temperatura Impostazione timer Accensione Indicatore di modalità (min, medio, max) FUNZIONAMENTO DEL RADIATORE TRAMITE IL PANNELLO DI CONTROLLO Accensione Posizionare il radiatore in posizione verticale su una superficie piana, stabile e... - Page 30 Modalità Premere il pulsante modalità una volta per selezionare potenza MIN. Premere il pulsante modalità due volte per selezionare potenza MEDIA. Premere il pulsante modalità tre volte per selezionare potenza MAX. Premere il pulsante modalità quattro volte per selezionare la modalità ECO. Modalità...
- Page 31 Impostazione del timer di accensione automatica Accendere il radiatore seguendo le istruzioni “Accensione” ma non premere il pulsante Stand-by. Premere il tasto Timer. Le cifre dell’orario (H) lampeggeranno. Utilizzare i pulsanti “+” e “-” per impostare l’ora desiderata (1-24 ore) prima dell’accensione automatica.
-
Page 32: Smaltimento
CONSIGLI PER LA PULIZIA Pulire la superficie esterna del radiatore strofinandola con un panno morbido e umido. Conservare il radiatore in un luogo pulito e asciutto quando non è in funzione. Attenzione: Lasciare che il radiatore si raffreddi completamente prima di maneggiarlo o di pulirlo. - Page 33 2500W Radiatore a olio | Modello PB-H06 Potencia calorífica Símbolo Valor Unidad Potencia calorífica nominal Potencia calorífica mínima (indicativa) Potencia calorífica máxima continuada max,c Consumo auxiliar de electricidad A potencia calorífica nominal A potencia calorífica mínima En modo de espera 0.0015...
-
Page 34: Instrucciones De Seguridad
2500 W Radiador de Aceite INSTRUCCIONES DE SEGURIDAD ADVERTENCIA: para evitar el riesgo de descarga eléctrica, incendio o lesiones personales, asegúrese siempre de que el radiador está desenchufado de la toma de corriente antes de cambiarlo de sitio, repararlo o limpiarlo. Este aparato puede ser utilizado por niños de 8 años en adelante, así... - Page 35 No cubra el cable de alimentación. Coloque el cable donde no haya peligro de tropiezo. Para evitar una sobrecarga eléctrica al usar el calefactor, no opere otro calefactor de alto consumo en el mismo circuito eléctrico. Este calefactor se llena con una cantidad precisa de aceite especial. Las reparaciones que requieran la apertura del depósito de aceite solo deben ser hechas por el fabricante o un agente de servicio, al cual debe contactar en caso de una fuga de aceite.
-
Page 36: Controles De Seguridad
ESPECIFICACIÓN Tensión y frecuencia nominal: 220-240 V, 50 Hz Potencia: 2500 W Tamaño: 500 mm x 245 mm x 660 mm Peso neto: 16 kg CONTROLES DE SEGURIDAD Este calefactor tiene tres niveles de protección. Corte térmico automático: Si se ha seleccionado una potencia Alta y se detecta un sobrecalentamiento, el interruptor de corte térmico automático cambiará... -
Page 37: Panel De Control
PANEL DE CONTROL Botón del termostato Botón de aumentar temperatura y de aumentar temporizador Botón de modo Botón de temporizador Botón de disminuir temperatura y de disminuir temporizador Botón stand by Indicador de modo ECO Indicador de temperatura Temporizador ajustado Encendido Indicador de modo (Bajo, Medio, Alto) FUNCIONAMIENTO DEL CALEFACTOR MEDIANTE EL PANEL DE CONTROL... - Page 38 Modes Pulse el botón Modo una vez para seleccionar una potencia LOW - baja. Pulse el botón Modo dos veces para seleccionar una potencia MEDIUM - media. Pulse el botón Modo tres veces para seleccionar potencia HIGH - alta . Pulse el botón Modo cuatro veces para seleccionar una potencia ECO.
- Page 39 Programar el temporizador de encendido automático Encienda el radiador según las instrucciones de «Encendido» pero no pulse el botón stand by. Pulse el botón Temporizador. Los dígitos de la hora (H) parpadearán. Utilice los botones «+» y «-» para fijar el tiempo deseado (1-24 horas) antes del encendido automático.
-
Page 40: Consejos De Limpieza
Si es posible, recíclelo de forma responsable para promover la reutilización sostenible de recursos. 2500 W Radiador de Aceite | Modelo PB-H06 Potenza termica Simbolo Valore Unità... - Page 41 Tipo di potenza termica, solo per gli apparecchi per il Unità riscaldamento d'ambiente locale elettrici ad accumulo Controllo manuale del carico termico, con termostato integrato Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna Potenza termica assistita da ventilatore Tipo di potenza termica/controllo della temperatura ambiente...
- Page 44 2500W Oil Filled Radiator | Model PB-H06 Labs Atrium Stables Market Chalk Farm Road London NW1 8AH United Kingdom W WW. PR OBR EEZ E .COM...
