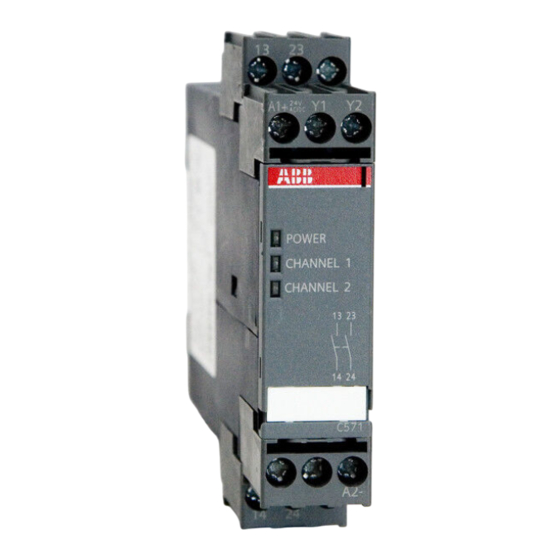

ABB C571-AC Instructions De Service

Note! This product is obsolete. For replacement see Sentry safety relays.
Sicherheitsschaltgerät
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts
muss diese Anleitung gelesen und verstanden werden.
GEFAHR
!
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei
schalten.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet.
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke der Schutzart IP32, IP43 oder IP54 eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamtan-
lage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein kom-
plettes sicherheitsgerichtetes System enthält in der Regel Sensoren,
Auswerteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es
liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die
korrekte Gesamtfunktion sicherzustellen. Die ABB AG, ihre Niederlassungen und
Beteiligungsgesellschaften (im Folgenden "ABB") sind nicht in der Lage, alle
Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch ABB konzi-
piert wurde, zu garantieren.
ABB übernimmt auch keine Haftung für Empfehlungen, die durch die nachfol-
gende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgen-
den Beschreibung können keine neuen, über die allgemeinen ABB-
Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
Anwendungsbereiche
Das Sicherheitsschaltgerät C571-AC können Sie in NOT-HALT-Einrichtungen
nach DIN EN IEC 60947-5-5 und in Sicherheitsstromkreisen nach
DIN EN IEC 60204-1 verwenden, z. B. bei beweglichen Verdeckungen und
Schutztüren. Mit dem Gerät kann max. Performance Level PL c / Kat. 1 nach
DIN EN ISO 13849-1 bzw. SIL 1 nach DIN EN IEC 62061 erreicht werden. Je nach
Gefährdungsbeurteilung können zusätzliche Maßnahmen im Sensorkreis (z. B.
geschützte Verlegung) notwendig sein. Beim Einsatz des Sicherheitsschaltge-
rätes in der Betriebsart "Automatischer Start" ist beim Ausschalten im Notfall
(NOT-HALT) der automatische Wiederanlauf (gemäß
DIN EN IEC 60 204-1, Abschnitt 9.2.5.4.2 und 10.8.3) durch die übergeordnete
Steuerung zu verhindern. Der Anwender muss eine Bewertung des Gesamtsy-
stems durchführen.
Funktionsbeschreibung und Anschlusshinweise
Das Sicherheitsschaltgerät C571-AC besitzt zwei Freigabekreise (sichere Kreise)
als Schließerkreise. Die Anzahl der Freigabekreise kann durch Hinzuschalten
eines oder mehrerer Erweiterungsbausteine C579 ergänzt werden. Drei LEDs zei-
gen den Betriebszustand und die Funktion an.
Beim Entriegeln der NOT-AUS-Taster bzw. der Grenztaster und beim Betätigen
des EIN-Tasters werden die interne Schaltung des Sicherheitsschaltgerätes und
die externen Schütze auf korrekte Funktion überprüft.
Schließen Sie den NOT-AUS-Taster bzw. den Grenztaster an die Klemmen Y11,
Y12 und Y21, Y22 an. Der EIN-Taster wird in Reihe mit den Öffnerkontakten der
externen Schütze (Rückführkreis) an die Klemmen Y33, Y34 angeschlossen.
Klemmen- Betriebs-
belegung spannung
Sensoren
Ausgänge
Leitungslängen bei 2 x 1,5 mm
Bilder Bild I: Maßbild (Maße in mm)
Bild II: Montage
Bild IIIa: Sicherheitsdaten
Bild IIIb: Applikationsdaten
Bild IV: Innenbeschaltung: ¿ Netzteil, À Steuerlogik,
Á Channel 1, Â Channel 2
4NEB 926 0224-40 DS 01
A1 L
A2 N
Y11, Y12 Kanal 1 NOT-AUS bzw. Grenztaster
Y21, Y22 Kanal 2 NOT-AUS bzw. Grenztaster
Y33, Y34 EIN-Taster, Rückführkreis
13, 14 Freigabekreis 1 (Schließer)
23, 24 Freigabekreis 2 (Schließer)
2
max. 1000 m (Gesamtleitungslänge für Sensorik)
Bestell-Nr.: 2CDC 113 014 M9701
Bilder Bild V: Zweikanaliger Autostart für Schutztürüberwachung
Bild VI: NOT-HALT zweikanalig mit zusätzlichem EIN-Taster
Bild VII: NOT-HALT einkanalig mit zusätzlichem EIN-Taster
Betriebszustände
LEDs Betrieb
POWER Channel 1 Channel 2 Netz NOT-AUS
ein nicht betätigt wurde betätigt geschlossen
betätigt
nicht betätigt nicht betätigt
Fehler
• Relais verschweißt
• Motorschütz verschweißt
• Defekt in Elektronik
Quer- bzw. Erdschluss in
NOT-AUS-Kreis bzw.
Versorgungsspannung fehlt
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb / Lagerung
Schutzart nach DIN EN / IEC 60529
Bemessungsisolationsspannung U
i
Bemessungsstoßspannungsfestigkeit U
Bemessungssteuerspeisespannung U
s
Bemessungsleistung
Arbeitsbereich
Schockfestigkeit Halbsinus nach
DIN EN / IEC 60068
Gewicht
Wiederbereitschaftszeit bei NOT-AUS
Rückfallzeit bei NOT-AUS
Ansprechzeit
Gebrauchskategorie Bemessungs-
betriebsspannung U
nach VDE 0660-200,
DIN EN / IEC 60947-5-1
AC-15 230 V
DC-13 24 V
115 V
230 V
Dauerstrom I
th
Kurzschlussschutz Sicherungseinsätze
für Freigabekreis Betriebsklasse
für Freigabekreis und Bitte beachten Sie unbedingt die zugehörige
Meldekreis Benutzerinformation! (Bestell-Nr.: C98130-A7524-A1-05-7419)
Halten Sie die vorgeschriebene Absicherung unbedingt ein,
nur so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestellnummern für Zubehör siehe Katalog.
C571-AC
DIN EN / IEC 60947-5-1
Deutsch
EIN Freigabekreise
nicht betätigt offen
offen
offen
–25 bis +60 °C / –40 bis +80 °C
IP40, IP20 an den Klemmen
300 V
4 kV
imp
C571-AC-115 115 V AC
C571-AC-230 230 V AC
1,5 W
0,85 bis 1,1 x U
s
8 g / 10 ms
0,250 kg
min. 120 ms
max. 100 ms
max. 500 ms
Bemessungsbetriebsstrom I
bei Belastung aller Freigabekreise
e
6 A
6 A
0,2 A
0,1 A
6 A
DIAZED
gL(gG) 6 A / flink 10 A
Last update: 28 April 2009
