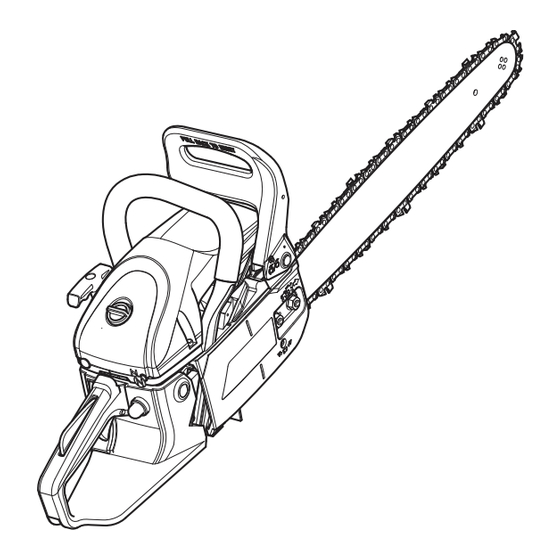

2-Cycle Chain Saw
RM4618 / RM4620
IMPORTANT: Read this manual thoroughly before using this product. Follow all instructions.
769-09653 / 00
Operator's Manual
TABLE OF CONTENTS
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Oil and Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Starting and Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
SAVE THESE INSTRUCTIONS
SERVICE
DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF
PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.
For assistance regarding the assembly, controls, operation or
maintenance of the unit, please call the Customer Support Department
at 1-866-206-2707 in the United States or 1-877-696-5533 in Canada.
Additional information about the unit can be found on our website at
www.remingtonpowertools.com.
For service, please call the Customer Support Department to obtain
a list of authorized service dealers near you. Service on this unit,
both within and after the warranty period, should only be performed
by an authorized and approved service dealer. When servicing, use
only identical replacement parts.
All information, illustrations, and specifications in this manual are based
on the latest product information available at the time of printing. We
reserve the right to make changes at any time without notice.
Copyright© 2014 MTD SOUTHWEST INC, All Rights Reserved.
01/14

Publicité

Table des Matières
loading

Manuels Connexes pour Remington RM4618

Sommaire des Matières pour Remington RM4618

  • Page 1: Table Des Matières

    Safety ..........2 RM4618 / RM4620 Know Your Unit .

  • Page 2: Safety

    SAFETY SPARK ARRESTOR NOTE The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, NOTE: For users on U.S. Forest Land and in the states of deserve your careful attention and understanding. The safety California, Maine, Oregon and Washington.

  • Page 3: While Operating

    WHILE OPERATING • This saw is classified by UL as a Class 1C saw in accordance with CSA Z62.1-03. It is intended for infrequent use by • Wear safety glasses or goggles that meet current ANSI Z87.1 homeowners, cottagers and campers, and for general standards and are marked as such.
  • Page 4 • Only use wedges made of wood or plastic. Do not use metal to Rotational hold a cut open. Kickback • Follow the manufacturer’s sharpening and maintenance instructions for the saw chain. • Only use replacement bars and chains specified by the manufacturer or the equivalent.
  • Page 5 • SAFETY & INTERNATIONAL SYMBOLS • This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL MEANING •...

  • Page 6: Applications

    KNOW YOUR UNIT APPLICATIONS • Felling and limbing trees Carrying Case • Cutting logs (bucking) • Pruning trees Scabbard ASSEMBLY TOOLS REQUIRED: • Flat-head screwdriver or multi-purpose tool (provided) Air Filter Cover Front Handle (Spark Plug and Air Filter) Chain Brake Lever / Front Hand Guard Rear Handle / Boot Loop...

  • Page 7: Safety Features

    Guide Bar Length (RM4618) ........

  • Page 8: Testing The Chain Brake

    ASSEMBLY ADDING BAR AND CHAIN OIL: INITIAL USE This unit comes from the factory with the chain oil reservoir empty. Use the bottle of bar and chain oil that is included with the unit. Refer to Adding Bar and Chain Oil instructions in the Maintenance section.

  • Page 9: Oil And Fuel

    OIL AND FUEL FUELING THE UNIT OIL AND FUEL MIXING INSTRUCTIONS The use of old and/or improperly mixed fuel is the most common cause WARNING: Gasoline is extremely flammable. Ignited of performance problems. Use only fresh, clean unleaded gasoline. vapors may explode. Always stop the engine and allow it Follow the instructions carefully for the proper gasoline/oil mixture.

  • Page 10: Starting Instructions

    STARTING AND STOPPING WARNING: On ( I ) / Start Operate this unit only in a well-ventilated Throttle Control outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. WARNING: Avoid accidentally starting the unit. To avoid Throttle Lockout serious injury, the operator and the unit must be in a stable position when pulling the starter rope (Fig.

  • Page 11: Tips For Best Results

    • Practice cutting a few small logs before beginning a major cutting operation. • Do not attempt to cut trees or logs with diameters larger than: - 14 in. / 35.6 cm (RM4618) - 16 in. / 40.6 cm (RM4620)
  • Page 12 PREPARING THE WORK AREA Correct Grip • Clear the area of children, bystanders and pets; keep them outside a 50-foot (15 m) radius, at a minimum. Even then, they are still at risk from thrown objects. Encourage bystanders to wear eye protection. If you are approached, stop the unit immediately.
  • Page 13 FELLING: SAFETY 135º From Planned Felling is the process of cutting down a tree. Follow these safety Line of Fall precautions to reduce the risk of serious injury, property damage and damage to electrical lines: • Do not fell trees with an extreme lean. Do not fell trees with Path of Safe Planned rotten limbs, loose bark or hollow trunks.
  • Page 14 Step 3: Making the Felling Back Cut Felling 2 inches Back Cut WARNING: Always recheck the area for bystanders, (5 cm) animals and obstacles before making the felling back cut. Hinge 2 inches This cut fells the tree. (5 cm) 1.
  • Page 15 BUCKING: SAFETY Log Supported Load Second Cut on One End Bucking is the process of cutting a fallen tree into logs of desired lengths. Follow these safety precautions to reduce the risk of serious injury: • Clear the area of objects or obstructions that could contact the guide bar and result in kickback.
  • Page 16 Overbucking 1. Begin cutting from above, with the bottom of the saw chain against the top of the log (Fig. 19). Wedge 2. Exert light, downward pressure. The saw will tend to pull away from the operator. Be prepared and hold the saw firmly to maintain control.

  • Page 17: Maintenance Schedule

    MAINTENANCE WARNING: To prevent serious injury, never perform maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Disconnect the spark plug wire to prevent the unit from starting accidentally. MAINTENANCE SCHEDULE Perform these required maintenance procedures at the frequency stated in the table.
  • Page 18 ADDING BAR AND CHAIN OIL Chain Oil Reservoir Cap DANGER: Failure to fill the chain oil reservoir will cause irreparable damage to the unit. Make sure the chain oil reservoir is always filled. Always use bar and chain oil. WARNING: Oil constantly flows from the chain oil reservoir to oil the saw chain.

  • Page 19: Adjusting The Chain Tension

    ADJUSTING THE CHAIN TENSION CAUTION: The guide bar, saw chain, and saw bearings will wear more rapidly if the saw chain is not properly tensioned. Maintaining proper chain tension will improve cutting performance and prolong the life of the saw chain. WARNING: To prevent serious injury, never touch the saw chain or adjust the chain tension while the unit is...
  • Page 20 REMOVING AND INSTALLING THE GUIDE BAR AND SAW CHAIN WARNING: The saw chain is very sharp. Always wear heavy-duty protective gloves when handling or performing Bar Cover maintenance on the saw chain. The guide bar and saw chain need to be removed when certain maintenance procedures are performed, such as when rotating the guide bar.

  • Page 21: Sharpening The Saw Chain

    SHARPENING THE SAW CHAIN Depth Gauge Clearance WARNING: The saw chain is very sharp. Always wear 1/32 inch (0.6 mm) heavy-duty protective gloves when handling or performing Depth Gauge maintenance on the saw chain. WARNING: An improperly sharpened saw chain Top Plate increases the chance of kickback.

  • Page 22: Maintaining The Guide Bar

    Restore original rounded shape Fig. 37 MAINTAINING THE GUIDE BAR Oil Passage 1. Rotate the guide bar frequently, at regular intervals (for example, after every 5 hours of operation), to ensure even wear on the top and bottom of the guide bar. Refer to Removing and Installing the Guide Bar and Saw Chain.
  • Page 23 REPLACING THE GUIDE BAR AND SAW CHAIN Guide Bar Sprocket Tip Lubrication Hole WARNING: Always use a low-kickback saw chain, which significantly reduces the danger of kickback. Low- kickback saw chain does not completely eliminate kickback. A low-kickback or “safety chain,” should never be regarded as total protection against injury.

  • Page 24: Adjusting The Idle Speed

    ADJUSTING THE IDLE SPEED WARNING: The saw chain may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury. Idle Speed Screw NOTE: Careless adjustments can seriously damage the unit. An authorized service dealer should make carburetor adjustments. If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows: 1.

  • Page 25: Cleaning And Storage

    CLEANING AND STORAGE CLEANING WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before cleaning or maintaining the unit. 1. Loosen the saw chain if the chain tension was adjusted during operation. The saw chain will contract as the unit cools, which could damage the unit if the chain is too tight.

  • Page 26: Troubleshooting

    TROUBLESHOOTING PROBLEM SOLUTION THE ENGINE WILL NOT START The fuel tank is empty Fill the fuel tank with properly mixed fuel The primer bulb was not pressed enough Press the primer bulb 10 times or until fuel is visible Move the choke knob to Position 2, press the throttle lockout, The engine is flooded squeeze the throttle control and pull the starter rope The fuel is old (over 30 days) and/or improperly mixed...
  • Page 27 NOTES...
  • Page 28 Remington for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any Remington product that is used for rental or commercial purposes, or any other income-producing purpose.

  • Page 29: Tronçonneuse À 2 Temps

    Sécurité ..........30 RM4618 / RM4620 Familiarisez-vous avec votre appareil .

  • Page 30: Consignes De Sécurité Importantes

    SÉCURITÉ REMARQUE CONCERNANT LE PARE-ÉTINCELLES L’objectif de ces symboles de sécurité est d’attirer votre attention sur des dangers potentiels. Ces symboles de sécurité et leurs REMARQUE : À l'intention des utilisateurs de l’appareil dans les explications méritent que vous les lisiez attentivement et les terres forestières des États-Unis et dans les états de Californie, compreniez bien.

  • Page 31: Pendant L'utilisation

    • Arrêtez toujours le moteur et laissez-le refroidir avant de remplir • Portez l'appareil par la poignée avant, avec le pot le réservoir d’essence. N’enlevez jamais le bouchon du réservoir d'échappement positionné à l'écart du corps et la barre de de carburant ou ne remplissez jamais ce dernier quand le guidage placée à...

  • Page 32: Sécurité En Matière De Rebond

    SÉCURITÉ EN MATIÈRE DE REBOND Consignes de sécurité en matière de rebond Prenez les mesures suivantes pour réduire le risque d'accident ou AVERTISSEMENT : de blessure : Le rebond peut se • Ne comptez pas exclusivement sur les dispositifs de sécurité produire lorsque le nez ou l'extrémité...

  • Page 33: Autres Avertissements De Sécurité

    • Une chaîne à faible tendance au rebond qui a satisfait aux conditions de fonctionnement de la norme ANSI/OPEI B175.1- 2012 lorsqu'elle est testée selon les dispositions spécifiées dans la norme ANSI/OPEI B175.1-2012. Une scie à chaîne à faible rebond est une chaîne qui est également conforme à la norme CSA Z62.3.

  • Page 34: Symboles Internationaux Et De Sécurité

    • SYMBOLES INTERNATIONAUX ET DE SÉCURITÉ • Ce manuel de l’utilisateur décrit les symboles et pictogrammes de sécurité internationaux qui peuvent apparaître sur cet appareil. Lisez ce manuel d'utilisation pour une information complète sur la sécurité, l'assemblage, l’utilisation, l’entretien et les réparations. SIGNIFICATION DES SYMBOLES SIGNIFICATION DES SYMBOLES •...

  • Page 35: Familiarisez-Vous Avec Votre Appareil

    FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL APPLICATIONS • Abattage et ébranchage d'arbres Boîtier de transport • Coupe de bûches (tronçonnage) • Élagage des arbres Fourreau OUTILS REQUIS POUR L’ASSEMBLAGE : • Tournevis à tête plate ou outil multiusage (fourni) Couvercle du filtre à air Poignée avant (Bougie et filtre à...

  • Page 36: Caractéristiques De Sécurité

    Longueur du guide-chaîne (RM4618) ........

  • Page 37: Ajout D'huile À Guide-Chaîne Et À Chaîne Première Utilisation

    ASSEMBLAGE AJOUT D'HUILE À GUIDE-CHAÎNE ET À CHAÎNE PREMIÈRE UTILISATION Cet appareil est livré de l'usine avec le réservoir d'huile à chaîne vide. Utilisez la bouteille d'huile à chaîne et à barre qui est comprise avec l'appareil. Reportez-vous à Ajout d'huile à guide-chaîne et à chaîne de la section Entretien.

  • Page 38: Instructions De Mélange De L'huile Et De L'essence

    HUILE ET CARBURANT INSTRUCTIONS DE MÉLANGE DE L'HUILE ET DE L'ESSENCE L'utilisation de vieux carburant ou de carburant incorrectememt mélangé est la cause la plus courante des problèmes de performance. Utilisez uniquement de l’essence sans plomb, fraîche, et propre. Suivez à la lettre les instructions de mélange de l’huile et Essence sans plomb Huile 2 temps de l’essence afin d'obtenir le ratio correct.

  • Page 39: Consignes Pour Démarrer L'appareil

    DÉMARRAGE ET ARRÊT Marche (I) / Démarrer AVERTISSEMENT : Ne faites marcher l'appareil qu'à Manette des gaz l'extérieur, dans un lieu bien aéré. Les fumées d’échappement de monoxyde de carbone peuvent être mortelles dans les zones confinées Verrouillage du papillon des gaz AVERTISSEMENT : Évitez un démarrage accidentel de l'unité.

  • Page 40: Consignes Pour Arrêter L'appareil

    14. Appuyez sur le blocage de l'accélération et maintenez-le enfoncé. Exercez une légère pression sur la commande des gaz et relâchez-la pour ralentir le moteur. AVERTISSEMENT : La chaîne de la scie ne doit pas bouger lorsque le moteur tourne au ralenti. Si elle bouge, reportez-vous à...

  • Page 41: Conseils Pour Obtenir De Meilleurs Résultats

    • N'essayez pas de couper des arbres ou des bûches ayant des diamètres supérieurs à : - 35,6 cm / 14 po (RM4618) - 40,6 cm / 16 po (RM4620) PRÉPARATION DE LA ZONE DE TRAVAIL •...

  • Page 42: Comment Tenir L'appareil

    COMMENT TENIR L'APPAREIL Prise adéquate AVERTISSEMENT : Saisissez toujours la poignée avant avec la main gauche et la poignée arrière avec la main droite. Gardez toujours toutes les parties du corps à la gauche de la ligne de chaîne. • Encerclez fermement la poignée avec tous les doigts de la main (Fig.
  • Page 43 • Vérifiez si l'arbre comporte des branches mortes ou endommagées 135º de la ligne de qui pourraient tomber et causer des blessures graves. chute prévue • Enlevez la saleté, les pierres, l'écorce lâche, les clous, les fils de fer et les autres obstructions de la partie de l'arbre qui sera coupée. •...
  • Page 44 Coupe 5 cm d'abattage AVERTISSEMENT : (2 po) Vérifiez toujours de nouveau la zone des passants, des animaux et des obstacles avant de Charnière faire la coupe d'abattage. 5 cm (2 po) Fig. 13 Coin Fig. 14 Arbre sous tension DANGER : Si l'arbre commence à...

  • Page 45: Tronçonnage : Sécurité

    TRONÇONNAGE : SÉCURITÉ Bûche soutenue Charge Deuxième coupe d'une extrémité Le tronçonnage est le processus qui consiste à couper un arbre tombé en bûches de la longueur désirée. Suivez les consignes de sécurité pour réduire le risque de blessures graves : •...
  • Page 46 Tronçonnage par dessus 1. Commencez à couper par le haut, avec le bas de la chaîne de la tronçonneuse contre le dessus de la bûche (Fig. 19). Coin 2. Exercez une légère pression descendante. La scie aura tendance à s'éloigner de l'opérateur. Soyez préparé et maintenez fermement la scie pour garder le contrôle.

  • Page 47: Programme D'entretien

    ENTRETIEN AVERTISSEMENT : pour éviter des blessures graves, n’effectuez jamais des travaux d’entretien ou des réparations quand l’appareil est en marche. Laissez toujours l’appareil refroidir avant un entretien ou une réparation. Débranchez le fil de la bougie pour éviter un démarrage accidentel de l’appareil.

  • Page 48: Ajustement Du Débit D'huile À Barre-Guide Et D'huile À Chaîne

    AJOUT D'HUILE À GUIDE-CHAÎNE ET À CHAÎNE Bouchon du réservoir d'huile à chaîne DANGER : Le fait de ne pas remplir le réservoir d'huile de la chaîne causera des dommages irréparables à l'appareil. Assurez-vous que le réservoir d'huile de la chaîne est toujours rempli.

  • Page 49: Réglage De La Tension De La Chaîne

    RÉGLAGE DE LA TENSION DE LA CHAÎNE ATTENTION : La tige de guidage, la chaîne et les roulements s'usent plus rapidement si la chaîne n'est pas correctement tendue. Le fait de maintenir une bonne tension de la chaîne permettra d'améliorer les performances de coupe et de prolonger la durée de vie de la chaîne.

  • Page 50: Retrait Et Installation Du Guide-Chaîne Et De La Chaîne

    RETRAIT ET INSTALLATION DU GUIDE-CHAÎNE ET DE LA CHAÎNE AVERTISSEMENT : La chaîne de scie est Couvercle extrêmement tranchante. Portez toujours des gants de de la barre protection robustes lors de la manipulation ou l'entretien de la tronçonneuse. Le guide-chaîne et la chaîne doivent être enlevés quand certaines procédures d'entretien sont effectuées, comme au moment de la rotation du guide-chaîne.

  • Page 51: Entretien De La Chaîne

    ENTRETIEN DE LA CHAÎNE Pour assurer un fonctionnement sûr et efficace, la chaîne doit être Jeu de la jauge de profondeur correctement entretenue. de 0,6 mm (1/32 po) La chaîne s'usera avec utilisation, provoquant l'étirement de la Jauge de profondeur chaîne.

  • Page 52: Entretien De La Tige De Guidage

    • Faites quelques mouvements fermes sur chaque dent. Si le limage est correctement effectué, la plaque supérieure sera à Restaurez la forme arrondie originale un angle de 30º et la plaque latérale à un angle de 80º (Fig. 35). L'utilisation de la lime et du porte-lime adéquats produira automatiquement les bons angles.

  • Page 53: Remplacement Du Guide-Chaîne Et De La Chaîne

    Lubrification de la roulette du guide-chaîne Lime plate La roulette du guide-chaîne a été lubrifiée à l'usine, mais nécessite une lubrification régulière. Le non-respect du graissage de l'extrémité du pignon du guide-chaîne risque d'amoindrir les performances, d'endommager l'appareil et d'annuler la garantie. REMARQUE : Cette procédure peut être effectuée alors que le guide-chaîne et la chaîne sont toujours installés sur l'appareil.

  • Page 54: Entretien Du Filtre À Air

    ENTRETIEN DU FILTRE À AIR Languette Fente AVERTISSEMENT: Bouton Afin d’éviter des blessures graves, arrêtez toujours l’appareil et laissez-le refroidir avant tout nettoyage ou entretien. Tout défaut d’entretien du filtre à air peut entraîner une baisse des performances ou endommager le moteur de façon irrémédiable. Une panne de moteur due à...

  • Page 55: Entretien De La Bougie D'allumage

    ENTRETIEN DE LA BOUGIE D'ALLUMAGE Coiffe de la 1. Arrêtez le moteur et laissez-le refroidir. bougie 2. Tournez le bouton situé sur le couvercle du filtre à air dans le sens antihoraire pour desserrer le couvercle (Fig. 42). 3. Retirez le couvercle du filtre à air (Fig. 42). 4.

  • Page 56: Nettoyage Et Entreposage

    NETTOYAGE ET ENTREPOSAGE NETTOYAGE AVERTISSEMENT: Afin d’éviter des blessures graves, arrêtez toujours l’appareil et laissez-le refroidir avant tout nettoyage ou entretien. 1. Desserrez la chaîne si la tension a été ajustée en cours de fonctionnement. La chaîne se contractera pendant que l'unité se refroidit, ce qui pourrait endommager l'appareil si la chaîne est trop tendue.

  • Page 57: Résolution Des Problèmes

    RÉSOLUTION DES PROBLÈMES PROBLÈME SOLUTION LE MOTEUR NE DÉMARRE PAS Remplissez le réservoir de carburant avec du carburant Le réservoir de carburant est vide correctement mélangé Pressez la poire d’amorçage 10 fois ou jusqu’à ce que le carburant La poire d'amorçage n'a pas été suffisamment pressée soit visible Déplacez le levier de l'étrangleur en position 2, appuyez sur le Le moteur est noyé...

  • Page 58: Garantie

    Unis, ses possessions et territoires. Remington LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon.
  • Page 59 Seguridad ......... . .60 RM4618 / RM4620 Conozca su unidad .

  • Page 60: Seguridad

    SEGURIDAD NOTA SOBRE EL PARACHISPAS El propósito de los símbolos de seguridad es llamar la atención sobre posibles peligros. Los símbolos de seguridad y sus NOTA: Para usuarios de la Zona Forestal de EE. UU., y los explicaciones merecen toda su atención y comprensión. Las estados de California, Maine, Oregón y Washington.

  • Page 61: Durante La Operación

    ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES • No fuerce la unidad, especialmente cerca del extremo de un corte. Si se usa a la velocidad para la que fue diseñada, A GASOLINA realizará un trabajo más eficiente y seguro. • Apague siempre el motor cuando la operación se demora, ADVERTENCIA: cuando apoya la unidad o cuando la traslada de un lugar a otro.
  • Page 62 SEGURIDAD AL REBOTAR Precauciones de seguridad contra rebotes Siga los siguientes pasos para reducir la posibilidad de un ADVERTENCIA: accidente o una lesión: Puede haber un rebote • No confíe exclusivamente en los dispositivos de seguridad cuando la punta de la barra de guía toca un objeto, o incorporados en la unidad.
  • Page 63 • Una cadena de sierra de retroceso bajo es una cadena que cumple con los requisitos de funcionamiento de retroceso bajo de ANSI/OPEI B175.1-2012 cuando se la prueba según las normas establecidas en ANSI/OPEI B175.1-2012. Una cadena de sierra de retroceso bajo es una cadena que también cumple con CSA Z62.3.
  • Page 64 • SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD • Este manual del operador describe símbolos y pictografías internacionales y de seguridad que posiblemente aparezcan en este producto. Lea el manual del operador para informarse bien sobre la seguridad, ensamblaje, operación, mantenimiento y reparación. SÍMBOLO SIGNIFICADO SÍMBOLO...

  • Page 65: Herramientas Necesarias Para El Ensamblaje

    CONOZCA SU UNIDAD USOS • Tala y desramado de árboles Caja de transporte • Corte de troncos (tronzado) • Poda de árboles Funda HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: • Destornillador de cabeza plana o herramienta multiuso (suministrado) Tapa del filtro de aire Manija delantera Palanca del freno de cadena / (Bujía y filtro de aire)

  • Page 66: Características De Seguridad

    Longitud de la barra guía (RM4618) ........

  • Page 67: Ajuste De Tensión De La Cadena: Uso Inicial

    ENSAMBLAJE AGREGADO DE ACEITE DE LA CADENA Y BARRA: USO INICIAL Esta unidad viene de fábrica con el depósito de aceite de la cadena vacío. Utilice la botella de aceite de la cadena y barra suministrada con la unidad. Consulte las instrucciones de Agregado de aceite de la cadena y barra en la sección Mantenimiento.

  • Page 68: Aceite Y Combustible

    ACEITE Y COMBUSTIBLE INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE El uso de un combustible viejo y/o mal mezclado es la causa más común de problemas de funcionamiento. Utilice solamente gasolina fresca, limpia y sin plomo. Siga atentamente las instrucciones para mezclar adecuadamente el aceite/combustible.

  • Page 69: Instrucciones De Arranque

    ARRANQUE Y PARADA Encendido ( I ) / Arranque ADVERTENCIA: Opere esta unidad solamente en un Control del acelerador área exterior bien ventilada. El monóxido de carbono de los gases de escape puede ser letal en un área confinada. Bloqueo del ADVERTENCIA: Evite arrancar la unidad por acelerador...

  • Page 70: Instrucciones De Apagado

    14. Oprima y mantenga el bloqueo de acelerador. Apriete levemente y suelte el control del acelerador para que el motor funcione en ralentí. ADVERTENCIA: La cadena de la sierra no se debe mover cuando el motor funciona en ralentí. Si se mueve, consulte Ajuste de la velocidad de ralentí...

  • Page 71: Operación

    Practique cortar algunos troncos pequeños antes de comenzar una operación importante de corte. • No intente cortar árboles o troncos con diámetros mayores de: - 14 pulgadas / 35.6 cm (RM4618) - 16 pulgadas / 40.6 cm (RM4620) PREPARACIÓN DEL ÁREA DE TRABAJO •...
  • Page 72 SUJETAR LA UNIDAD Sujeción correcta ADVERTENCIA: Sostenga siempre la manija delantera con la mano izquierda y la manija trasera con la mano derecha. Mantenga siempre todas las partes del cuerpo a la izquierda de la línea de la cadena. • Rodee firmemente las manijas con los pulgares y dedos de la mano (Fig.
  • Page 73 • Inspeccione el árbol para detectar ramas secas o dañadas que 135º de la línea de podrían caer y causar lesiones graves. caída planificada • Retire la tierra, piedras, cortezas sueltas, clavos, alambres y otras obstrucciones provenientes del árbol que se va a talar. •...
  • Page 74 Paso 3: Ejecución del corte final de tala Corte final 2 pulgadas de tala ADVERTENCIA: Antes de hacer el corte final de tala (5 cm) siempre verifique que no haya personas, animales y Bisagra obstáculos. 2 pulgadas (5 cm) Este corte derriba el árbol. 1.
  • Page 75 TRONZADO: SEGURIDAD Tronco sostenido Carga Segundo corte en un extremo El tronzado (bucking) es el proceso de cortar un árbol talado en leños de longitudes deseadas. Siga las siguientes medidas de seguridad para reducir el riesgo de lesiones graves: • Mantenga el área despejada de objetos u obstrucciones que podrían entrar en contacto con la barra guía y resultar en retroceso.
  • Page 76 Tronzado desde arriba (overbucking) 1. Comience a cortar el tronco desde arriba, con la parte inferior de la cadena de la sierra contra la parte superior del tronco (Fig. 19). Cuña 2. Ejerza una leve presión hacia abajo. La sierra tenderá a apartarse del operador.

  • Page 77: Programa De Mantenimiento

    MANTENIMIENTO ADVERTENCIA: Para evitar lesiones graves, nunca realice el mantenimiento ni las reparaciones con la unidad en funcionamiento. Siempre deje que se enfríe la unidad antes de hacer el mantenimiento o las reparaciones de la unidad. Desconecte el cable de la bujía para evitar que la unidad arranque accidentalmente.
  • Page 78 AGREGADO DE ACEITE DE LA CADENA Y BARRA Tapón de depósito de aceite de la cadena PELIGRO: Si no se llena el depósito de aceite de la cadena se ocasionará daño irreparable a la unidad. Asegúrese de que el depósito de aceite de la cadena está siempre lleno.

  • Page 79: Ajuste De La Tensión De La Cadena

    AJUSTE DE LA TENSIÓN DE LA CADENA PRECAUCIÓN: Si la cadena de la sierra no está correctamente tensionada, la barra de guía, la cadena y los cojinetes se gastarán más rápidamente. Mantener la tensión adecuada de la cadena de la sierra mejora el rendimiento del corte y prolonga la vida útil de la cadena.

  • Page 80: Mantenimiento De La Cadena De La Sierra

    RETIRO E INSTALACIÓN DE LA BARRA GUÍA Y LA CADENA DE LA SIERRA ADVERTENCIA: La cadena de la sierra es muy filosa. Cubierta Cuando manipule o efectúe el mantenimiento de la cadena de la barra de la sierra, use siempre guantes de protección reforzados. Es necesario retirar la barra guía y la cadena de la sierra cuando se efectúan los procedimientos de mantenimiento, por ejemplo, cuando se gira la barra guía.
  • Page 81 • Las astillas de madera son pequeñas y pulverulentas. • La cadena de la sierra debe ser forzada a través de la madera. Espacio libre del calibre de • La cadena corta hacia un lado. profundidad 1/32 pulgadas (0,6 mm) Si existe cualquiera de estas condiciones, afile o reemplace la cadena de la sierra.

  • Page 82: Mantenimiento De La Barra De Guía

    3. Utilice un calibre de profundidad (no incluido) para medir el espacio libre del calibre de profundidad (Fig. 36) de cada Devuelva la forma redondeada original cortador. El espacio libre del calibre de profundidad debe mantenerse a 1/32 pulgada (0,6 mm). El espacio libre del calibre de profundidad determina la profundidad a la cual el cortador ingresa en la madera durante la operación y el tamaño de las astillas de madera producidas.

  • Page 83: Mantenimiento Del Filtro De Aire

    3. Rote la cadena de la sierra manualmente. Utilice siempre guantes de protección reforzados. Compruebe que el freno de la cadena esté desenganchado. 4. Repita el proceso de lubricación hasta la lubricación total de la punta de la rueda dentada de la barra guía. REEMPLAZO DE LA BARRA GUÍA Y LA CADENA DE LA Punta de rueda dentada Orificio de lubricación...

  • Page 84: Mantenimiento De La Bujía

    AJUSTAR LA VELOCIDAD DE MARCHA EN VACÍO ADVERTENCIA: La cadena de la sierra puede girar durante los ajustes de la velocidad de ralentí. Use ropa de Tornillo de protección y observe todas las instrucciones de seguridad marcha en vacío para evitar lesiones personales graves. NOTA: Los ajustes negligentes pueden dañar seriamente la unidad.

  • Page 85: Limpieza Y Almacenamiento

    NOTA: Si usa una llave dinamométrica, use un par de torsión de: 110-120 pulgada•libra (12.3-13.5 N•m). No apriete demasiado. 9. Vuelva a ponerle la pipa (capucha). 10. Coloque la cubierta del filtro de aire nuevamente sobre la unidad. Inserte la lengüeta de la cubierta del filtro de aire dentro de la ranura del alojamiento de la sierra de cadena (Fig.

  • Page 86: Almacenamiento

    ALMACENAMIENTO • Afloje la cadena de la sierra si se graduó la tensión de la cadena durante la operación. La cadena se contraerá a medida que se enfríe la unidad, lo cual puede dañar la unidad si la cadena está demasiado ajustada.

  • Page 87: Localización Y Solución De Problemas

    LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS PROBLEMA SOLUCIÓN EL MOTOR NO ARRANCA El tanque de combustible está vacío Llene el tanque de combustible con la mezcla adecuada La pera del cebador no se oprimió lo suficiente Oprima la pera del cebador 10 veces o hasta que se vea el combustible Mueva la perilla del cebador a la Posición 2, apriete el bloqueo del El motor está...

  • Page 88: Garantía

    Unidos, sus posesiones y territorios. Remington LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso.

Ce manuel est également adapté pour:

Rm4620

Table des Matières
