ECS 5M

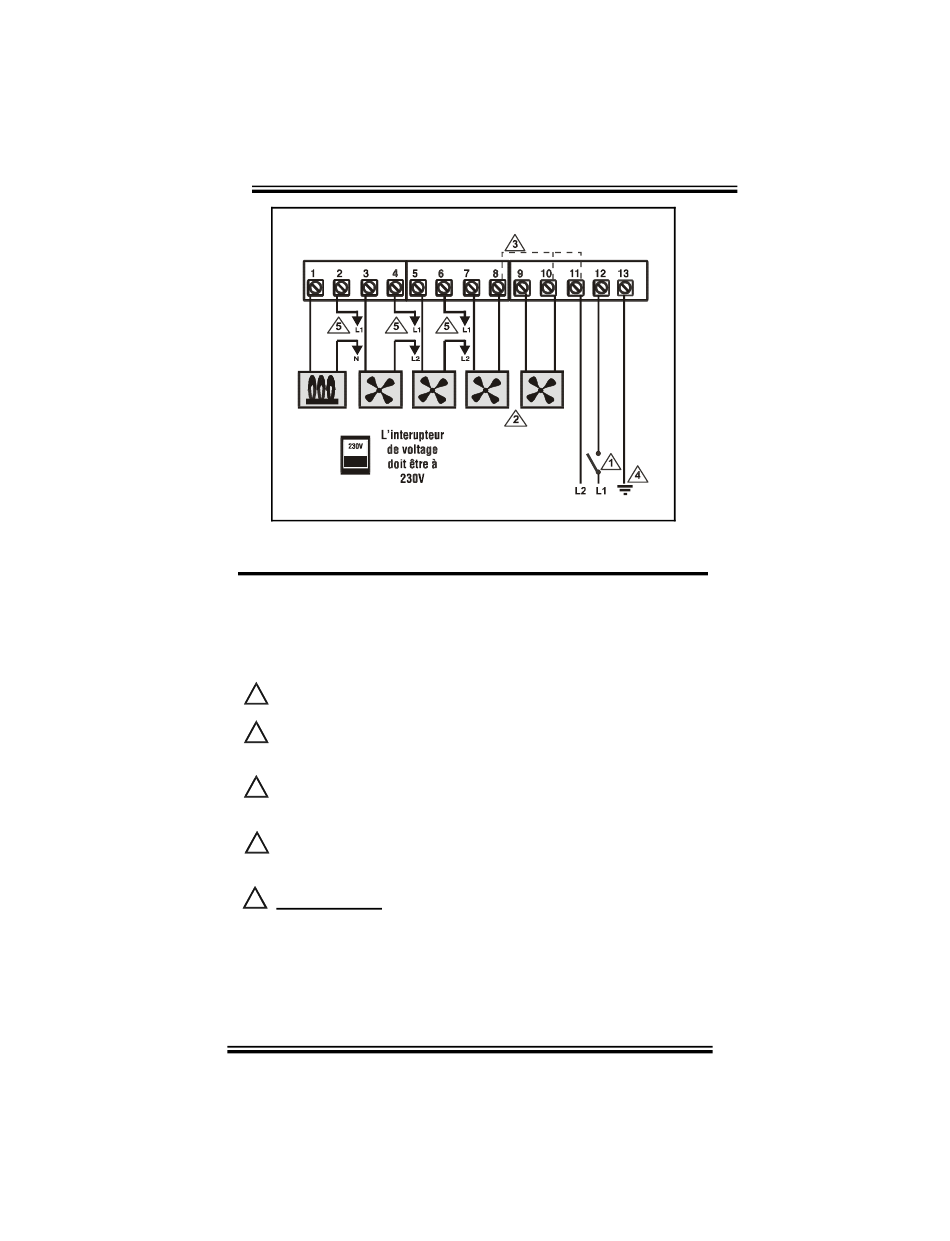

Fig. 3
Quatre ventilateurs (230V) et une unité de chauffage (115V)
Observations des figures 1, 2 et 3
Coupure de courant et protection en cas de surcharge.
1
Utilisez seulement des ventilateurs ayant une protection
2
thermique.
Les bornes 8, 10 et 11 sont reliées ensemble sur la
3
carte électronique de la base.
Reliez le fil de masse directement à la borne 13 du
4
bornier.
IMPORTANT
5
Doit être un circuit de 15A séparé du
contrôle ECS. Il faut donc s'assurer de couper
l'alimentation sur chaque sortie et sur le ECS lors du
branchement.
Page 16
