À propos de cette tâche

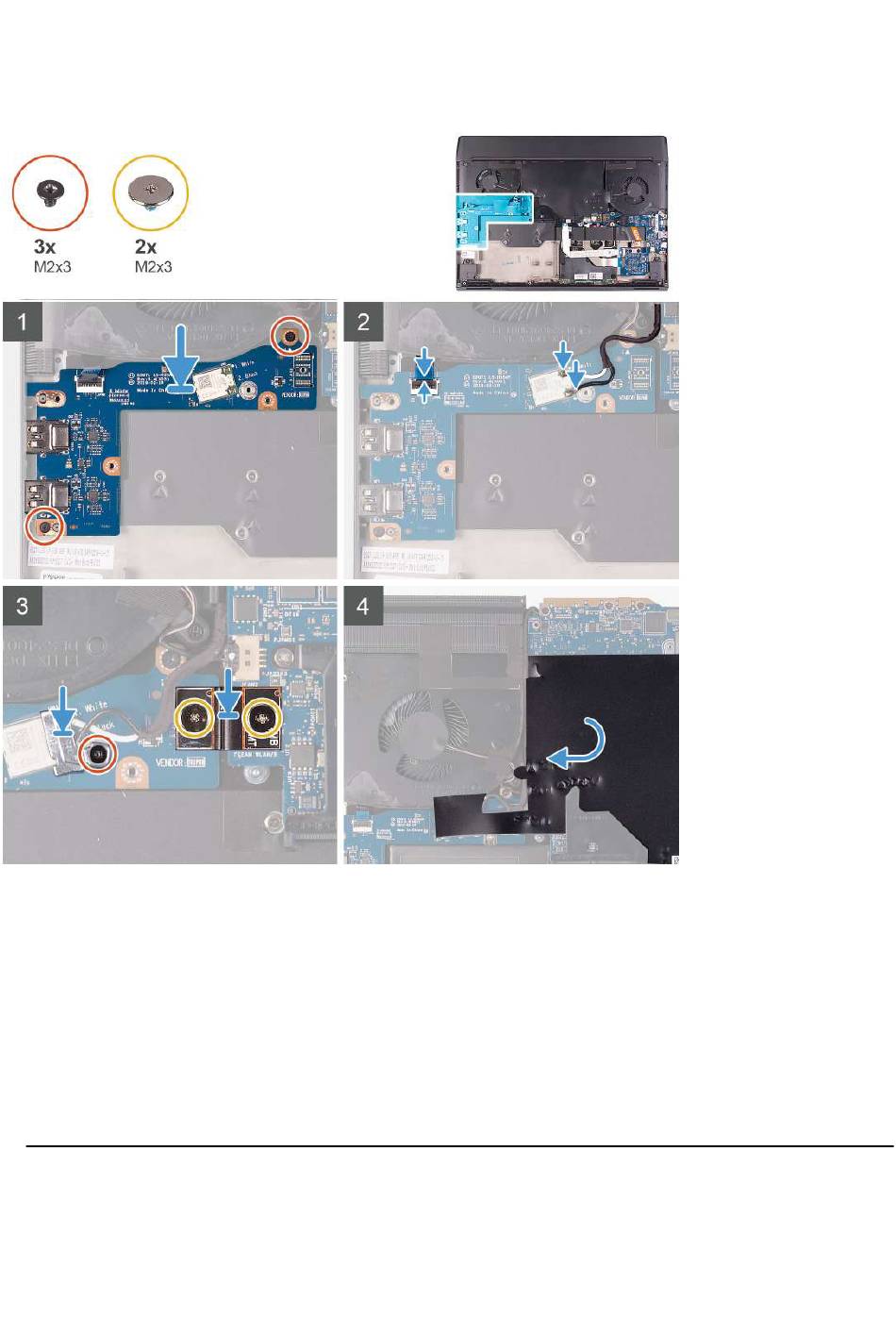

L'image suivante indique l'emplacement de la carte d'E/S gauche et fournit une représentation visuelle de la procédure
d'installation.
Étapes
1. À l'aide des embouts d'alignement, placez la carte d'E/S gauche sur l'assemblage du repose-mains.
2. Remettez en place les deux vis (M2x3) qui fixent la carte d'E/S gauche à l'assemblage du repose-mains.
3. Branchez le câble de l'assemblage du bouton d'alimentation sur la carte d'E/S gauche, puis fermez le loquet.
4. Connectez les câbles des antennes à la carte sans fil.
Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre
ordinateur.
Tableau 3. Code couleur des câbles des antennes
Connecteurs sur la carte sans fil
Principal (triangle blanc)
Auxiliaire (triangle noir)
5. À l'aide des chevilles de positionnement, branchez le câble de la carte d'E/S gauche sur cette carte et sur la carte système.
Couleur des câbles de l'antenne
Blanc
Noir
37
