À propos de cette tâche
REMARQUE : Cette procédure ne s'applique qu'aux ordinateurs fournis avec un disque SSD M.2 2230 installé.
REMARQUE : Selon la configuration commandée, jusqu'à deux cartes M.2 peuvent être installées sur l'ordinateur.
Configurations de cartes prises en charge par emplacement M.2 :
•
Disque SSD M.2 2230 + support de montage 2230
•
Disque SSD M.2 2280

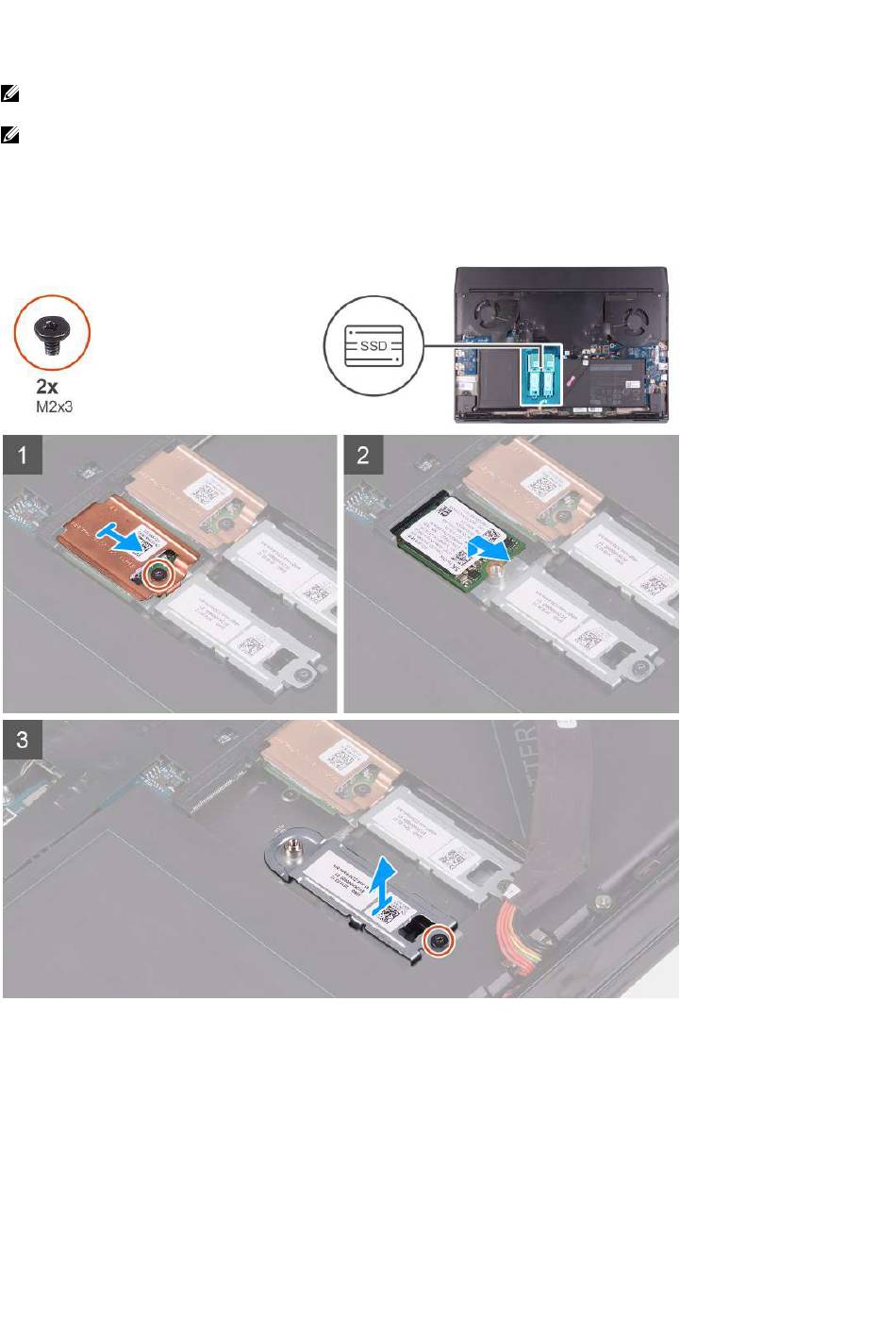

L'image suivante indique l'emplacement du disque SSD M.2 2230 et fournit une représentation visuelle de la procédure de retrait.
Étapes
1. Retirez la vis (M2x3) qui fixe la protection thermique M.2 au support de montage.
2. Retirez la protection thermique M.2 2230 du disque SSD M.2 2230.
3. Soulevez le disque SSD M.2 2230 et retirez-le du logement de carte M.2 situé sur la carte système.
4. Retirez la vis (M2x3) qui fixe le support de montage M.2 2230 à l'assemblage du repose-mains.
5. Retirez le support de montage M.2 2230 de l'assemblage du repose-mains.
