11. Connectez les câbles des antennes à la carte sans fil.
Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre
ordinateur.
Tableau 2. Code couleur des câbles des antennes
Connecteurs sur la carte sans fil
Principal (triangle blanc)
Auxiliaire (triangle noir)
12. Placez le support de la carte sans fil sur cette dernière.
13. Remettez en place la vis (M2x3) qui fixe le support de la carte sans fil à la carte d'E/S gauche.
14. Collez le film Mylar sur la carte système.
Étapes suivantes
1. Installez le
cache d'E/S
2. Installez le
cache de
fond.
3. Suivez les procédures décrites dans la section
Batterie
Retrait de la batterie
Prérequis
1. Suivez les procédures décrites dans la section
2. Retirez le
cache de
fond.
3. Retirez le
disque SSD 2230
4. Retirez le
disque SSD 2280
À propos de cette tâche

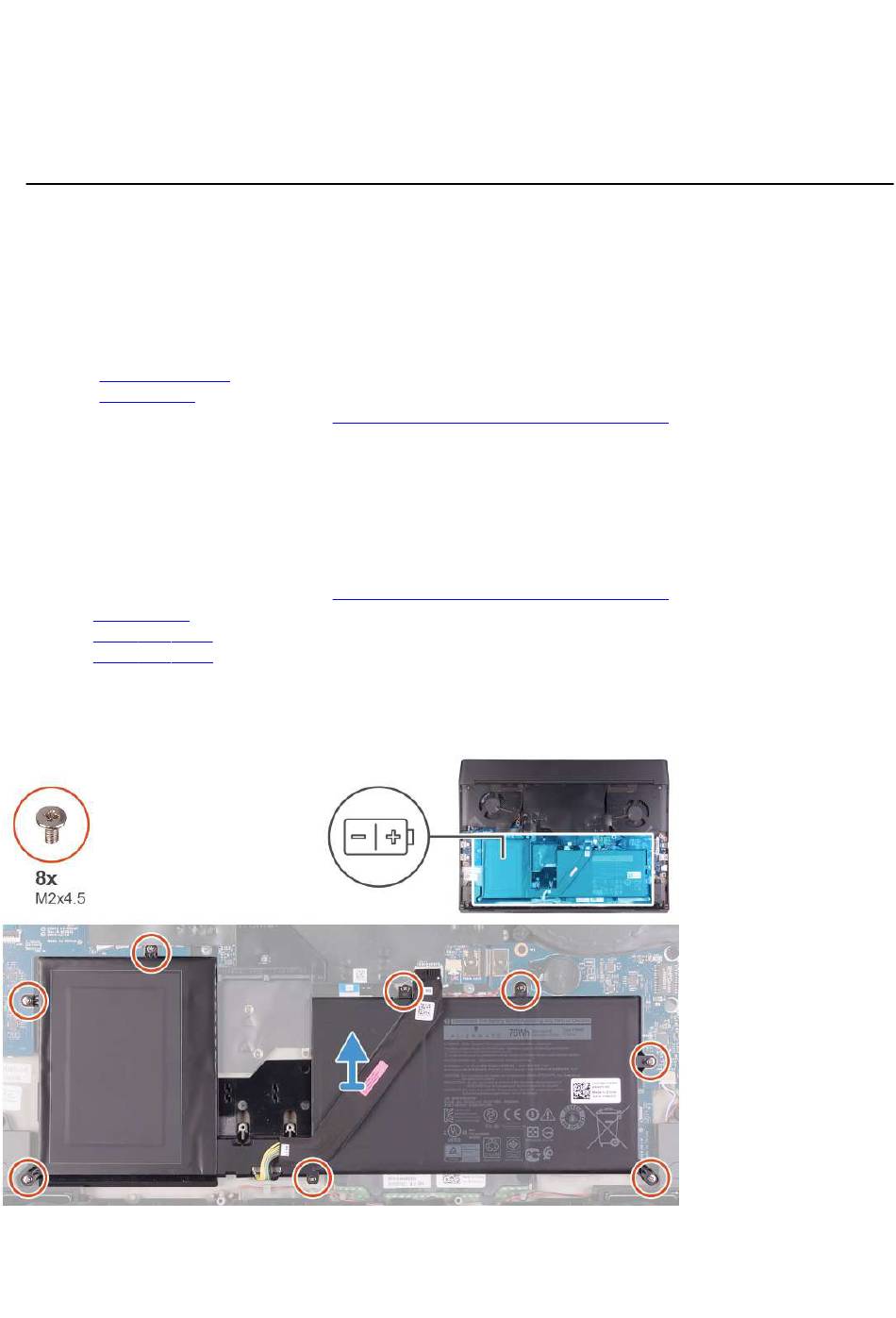

L'image suivante indique l'emplacement de la batterie et fournit une représentation visuelle de la procédure de retrait.
32
arrière.
Après une intervention à l'intérieur de
Avant une intervention à l'intérieur de
(le cas échéant).
(le cas échéant).
Couleur des câbles de l'antenne
Blanc
Noir
l'ordinateur.
l'ordinateur.
