MODO MONO 3 VIAS
Os controlos são marcados por baixo da linha azul horizontal quando em operação mono de 4 vias. Os controlos do
painel frontal não descritos nesta secção não estão activos neste modo.
[1] INPUT GAIN Controla o nível de entrada com +/- 12 dB de
[9] LOW CUT Interruptor para seleccionar o filtro de 40 Hz high pass. Um LED indica a
[2] LOW/MID Selecciona o ponto crossover entre as frequências LOW e
[10] X10 LED Indica que o alcance de frequência LOW/MID crossover é de 450 Hz a 9.6
[6] HIGH/MID Selecciona o ponto crossover entre as frequências HIGH-MID.
[16] X10 LED Indica que o alcance de frequência MID/HIGH crossover é de 450 Hz a 9.6
[3] LOW OUTPUT Controla o nível de saída de baixa frequência com alcance de -∞ a +6
[11] PHASE INVERT Interruptor para inverter a polaridade de saída baixa. Um LED indica a
[7] MID OUTPUT Controla o nível de saída de médias frequências com alcance de -∞ a +6
[17] PHASE INVERT Interruptor para inverter a polaridade de saída média. Um LED indica a
[8] HIGH OUTPUT Controla o nível de saída de alta frequência com alcance de -∞ a +6
[18] PHASE INVERT Interruptor para inverter a polaridade de saída alta. Um LED indica a
[13] MONO LED indica o modo de operação
LIGAÇÕES DO PAINEL TRASEIRO
Os interruptores de modo no painel traseiro da unidade são usados para seleccionar um dos três modos de operação
no ACO234 e um dos dois modos de operação no ACO23. Poderia haver consequências perigosas se o crossover fosse
indevidamente instalado ou os interruptores fossem indevidamente manuseados durante a operação de um sistema de
som. Deverá ter cuidado quando definir essas opções. Há um diagrama de modo no painel traseiro de modo a ajudar a
entender à primeira vista como será feito. Os seguintes passos devem ser tomados na ligação do seu sistema:
• Conheça os requerimentos do fabricante das colunas em relação à amplificação do seu sistema. Siga as orientações
do fabricante com cuidado, pois o mesmo não é responsável por danos relativos à instalação inadequada do sistema
ACO234-ACO23.
• Sem quaisquer ligações de áudio ou de energia, use os interruptores do painel traseiro do crossover para configurá-lo
para o modo apropriado de operação;
Modo stereo de 2 vias, stereo de 3 vias, ou mono de 4 vias para o ACO234,
Modo stereo de 2 vias ou mono 3 vias para o ACO23.
• Use o manual que acompanha o sistema de colunas para configurar adequadamente o modo de operação e as
frequências crossover com as especificações do
• Existe uma das quatro combinações de modo possíveis para o ACO234 que está marcado
que não seleccionou esta combinação pois o ACO234 não funcionará correctamente neste
ACO234

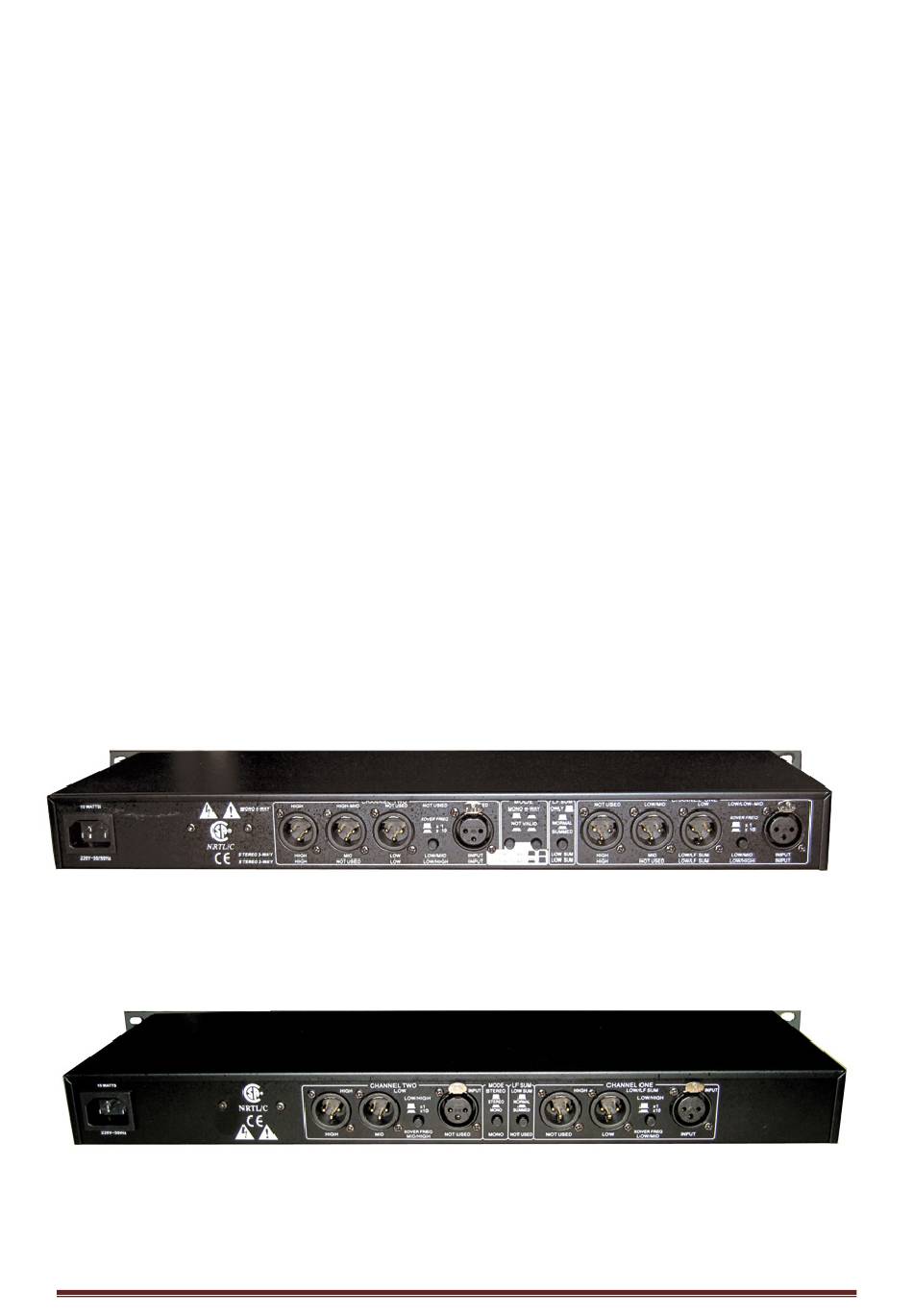

No painel traseiro do ACO234 existem marcações para o ajudar a ligar dispositivos de origem e amplificadores ao seu
crossover. Para operar o ACO234 no modo de 3 vias stereo, siga a linha superior das marcações horizontais ao longo do
comprimento do ACO234. Para a operação de 2 vias stereo do ACO234, use a segunda linha de marcas directamente
acima das ligações. Para operação mono de 4 vias do ACO234, use as marcações directamente abaixo das ligações. As
ligações não utilizadas no modo seleccionado são marcadas como
modo de operação.
ACO23
gain.
mono.
fabricante.
"not
selecção.
LOW-MID.
kHz.
kHz.
dB.
selecção.
dB.
selecção.
dB.
selecção.
"not valid". Certifique-se de
modo.
valid". Esta designação aplica-se apenas a esse
