- Page 1 ROUTER...
-
Page 2: Table Des Matières
à proximité de de non respect des instructions de ce manuel. votre machine. IMPORTANT! Risque d’électrocution. ☎ Si vous avez besoin de plus amples renseignements ou de pièces détachées, veuillez contacter votre revendeur agrée Trend. -
Page 3: Description Des Pièces

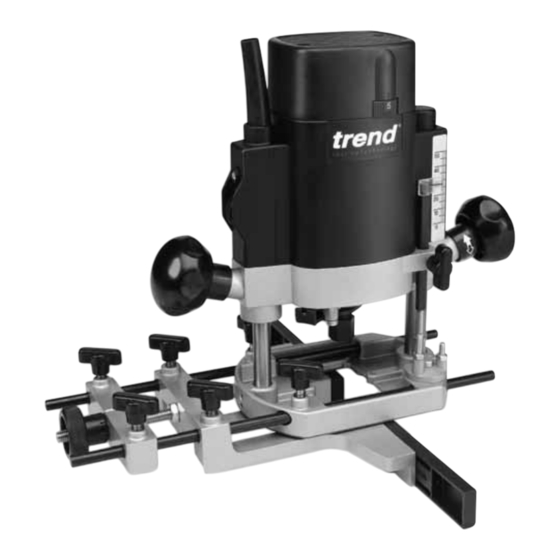

CONTENU DESCRIPTION ● 1 x Guide parallèle )à ajustage micrométrique Bouchon de blocage ● 2 x Butées réglables avec vis de fixation Echelle ● 1 x Pince de serrage 8mm Butée de profondeur ● 1 x Douille de guidage Boitier du moteur ●... -
Page 5: Sécurité
SECURITE Sécurité générale Bruit ■ Assurez vous que l’intérrupteur soit en Lors du travail, le niveau de bruit peut dépasser 85 dB(A). Il est donc préférable de porter un position OFF avant de mettre l’appareil sous casque anti bruit, surtout si vous effectuez des tension. -
Page 6: Sécurité Électrique
Vérifiez toujours que votre réseau correspond à ce voltage Les machines indiquant 230V peuvent être utilisées avec du 220V. Le T5 est équipé d’une double isolation selon la norme EN 50144; il ne nécessite donc pas de raccord terre. -
Page 7: Montage Et Réglages
MONTAGE & REGLAGES Montez et démontez la bouche d’aspiration 35mm ■ Insérez la bouche d’aspiration dans la gorge A de la base d’aspiration. La bouche d’aspiration convient aux aspirateurs dont le tuyau fait 35mm de dia. Installez la ■ Poussez la bouche d’aspiration vers l’avant et bouche d’aspiration vers le bas pour le placez dans la gorge B. -
Page 8: Mettre En Marche - Arrêt
Assurez vous que ’interrupteur dessus de la poignée blocante sert à cet effet. se trouve en position OFF ■ Le T5 possède un dispositif de démarrage avant de mettre sous tension. progressif, et nécessite 1 à 2 secondes pour atteindre sa vitesse de fonctionnement. -
Page 9: Comment Installer Et Démonter Une Fraise
Comment installer et démonter une fraise Installer une fraise ■ Insérez au moins 3/4 de la longueur de la queue (1) dans la pince. ■ Appuyez sur le blocage en rotation (2) jusqu’à ce que l’axe soit bloqué (il se peut que vous deviez tourner doucement l’axe). -
Page 10: Réglage Du Variateur De Vitesse Électronique
Fixation des accessoires 15mm La défonceuse est équippée de deux trous M6 dans sa base permettant le montage d’accessoires et l’installation sur une table de fraisage. Une gamme complète d’accessoires est contenu dans notre catalogue Trend. - Page 11 UTILISATION Direction de coupe La direction de coupe doit toujours Plonger la fraise être opposée à la direction de rotation. Dans le cas contraire il existe Etape une un risque de recul. Descendez et bloquez le support moteur avec la poignée de blocage.
-
Page 12: Utilisation Du Guide Parallèle
Le guide parallèle Le guide parallèle réglable est utilisé pour différents travaux devant être parfaitement parallèles à une surface droite donnée tels que des gorges, moulures, etc... Le bord de la pièce doit être parfaitement droit et régulier. Les butées réglables doivent idéalement être positionnées à... -
Page 13: Utilisation De La Douille De Guidage
La douille de guidage La douille de guidage (1) de 20mm est fixée à l’aide de deux vis M5 fournies à la base de la défonceuse. Travaillez avec un modèle La douille de guidage est associée à un modèle lorsque le travail est répétitif ou que la forme de la pièce est complèxe. -
Page 14: Fraiser En Rayon
Fraiser en rayon Fraiser des arcs de cercles ■ Placez la machine sur la pièce. ■ Réglez la profondeur à l’aide de la jauge (2). ■ Bloquez la tige (1) dans la base (3) avec l’écrou (4). ■ Installez la pointe de centrage comme indiqué. ■... -
Page 15: Fraises Guidés Par Roulement
Fraises guidés par roulement Fraises guidées par roulements Les fraises à moulures et à affleurer sont disponibles équippées avec un roulement. Ceci permet de travailler sans utiliser un autre équippement de guidage tel que modèle ou guide parallèle. Le rebord d’appui doit être régulier sinon toute imperfection sera reproduite sur la pièce. -
Page 16: Fraiser À Main Levée
Fraiser à main levée Le T5 peut être utilisé pour des travaux artistiques exécutés sans aucune forme de guidage. Avec un peu d’exercice, vous pouvez dessiner ou écrire à main levée. Dessinez le motif sur la pièce, puis fraisez le en effectuant des passes peu profondes. -
Page 17: Maintenance
Il est préférable de laisser effectuer le remplacement des charbons par un distributeur Trend agrée ou par un électricien compétant. Une révision complète sera effectuée. ■ Après avoir défait les deux vis (1), enlevez le Nettoyage ■... -
Page 18: Pièces Détachées - Liste Des Pièces Détachés
Deflecteur WP-T5/030 Armature 240V avec ventilateur (T5E & T5 EURO) WP-T5E/031 Armature 115V avec ventilateur (T5EL) WP-T5EL/031 Balai charbon avec maintien (T5E & T5 EURO) 240V–2 sets WP-T5E/032 Balai charbon avec maintien (T5EL) 115V–2 sets WP-T5EL/032 Clips de maintien WP-T5/033... - Page 19 Plateau glissant WP-T5/050 Vis M5 x 10mm WP-SCW/50 Rondelle 5.3mm x 10mm x 1mm WP-T5/052 Graduations WP-T5/053 Plaque circuit électronique 240v (T5E & T5/EURO) WP-T5E/055 Plaque circuit électronique 115v (T5EL) WP-T5EL/055 Bouton de réglage variateur WP-T5E/056 Plaque d’insert WP-T5/057 Fil conducteur (Bleu x 155mm)
-
Page 20: Diagramme Des Pièces Détachées
T5 PIÈCES DETACHEES v4.0 11/1999... -
Page 21: Caracteristiques
■ La machine est garantie par le fabricant selon Managing Director les closes indiquées sur la carte de garantie Stephen Phillips jointe. Trend Machinery & Cutting Tools Ltd. ■ La machine, les accessoires et l’emballage 1/11/99. devrait être trié pour recyclage. Ne pas jeter dans la nature. - Page 22 WWW: __________www.trendmachinery.co.uk RECYCLABLE © Copyright Trend 2003. No part of this publication may be reproduced, stored or transmitted in any form without prior permission. Our policy of continuous improvement means that specifications may change without notice. Trend Machinery and Cutting Tools...
