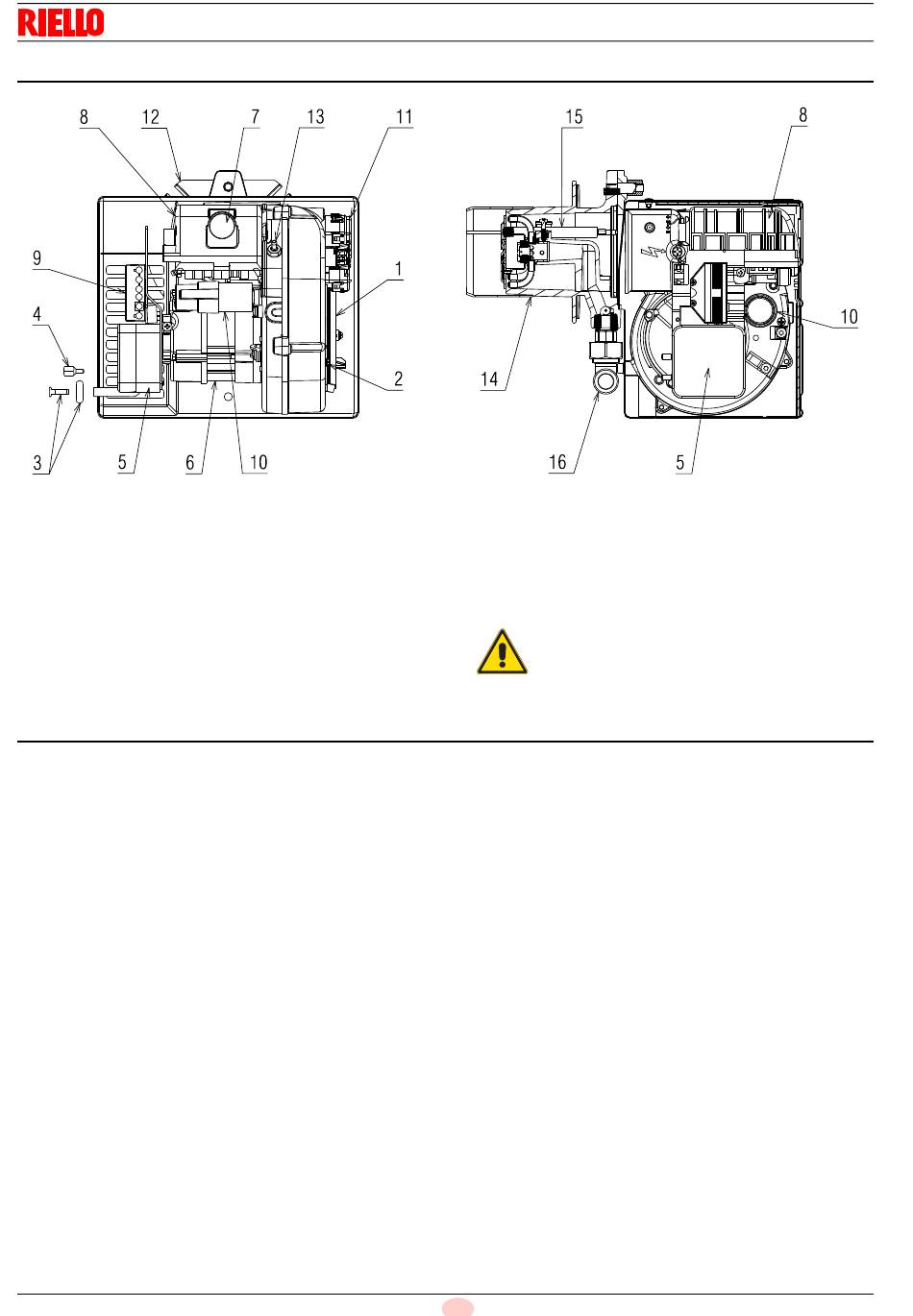

4.8 Description du brûleur
1 Volets d'air
2 Vis de fixation de volet
3 Prise de pression (-)
4 Vis de fixation de capot
5 Pressostat air
6 Moteur
7 Signalisation de blocage avec bouton de déblocage
8 Boîte de contrôle
9 Prise 6 pôles pour rampe gaz
10 Condensateur
4.9 Équipement de série
Vis avec écrous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Écran isolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vis de fixation capot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Passe-câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Charnière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Fiche à 7 pôles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Notice d'instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 6
Catalogue des pièces détachées . . . . . . . . . . . . . . . . . . . . . N. 1
20146121
Description technique du brûleur
11 Actionneur
12 Bride
13 Prise de pression (+)
14 Tête de combustion
15 Électrode-sonde
16 Coude pour rampe gaz
10 F
Le passe-câbles et la vis de fixation du capot four-
nis doivent être montés du même côté de la
rampe de gaz.
ATTENTION
20065193
Fig. 4
