4.4. Schéma zapojení

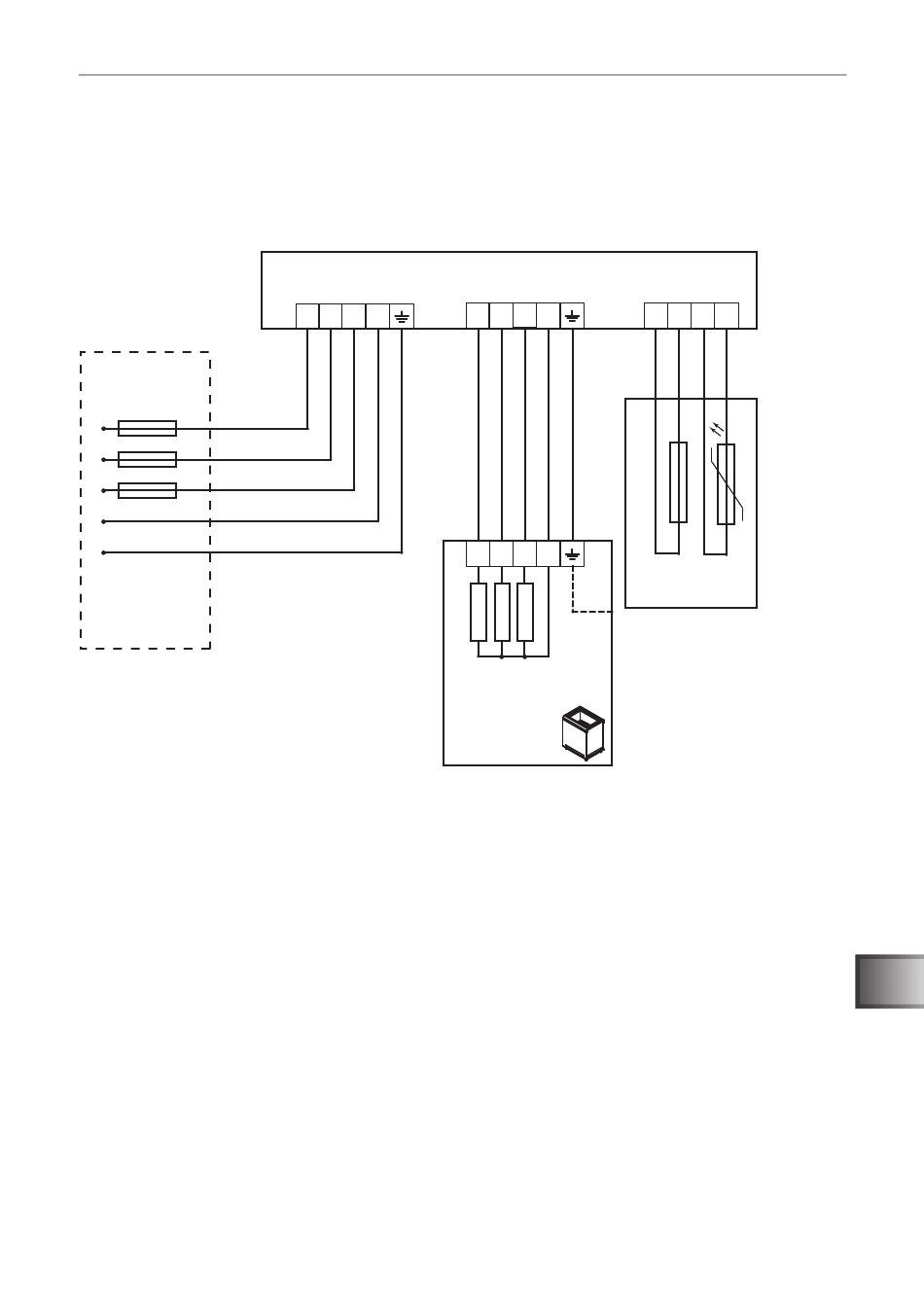

Obr. 3 Schéma zapojení modelu Concept R 9 kW a 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
4
400 V~
3x16 A
1 Řídicí jednotka sauny
2 Čidlo teploty s pojistkou proti přehřátí
3 Saunová kamna Concept R 9 kW nebo 10,5 kW
4 Napájecí zdroj
