BESCHREIBUNG DER KLEMMEN / VOREINSTELLUNGEN
V5 Bezug für das Signal der Kontrollkamera / Videoumschalter
V3 Signal der Kontrollkamera / Videoumschalter
NO
}
Betätigung der Fußgänger- Elektroverriegelung
NC
C
SE+ Plus Betätigung der Fußgänger- Elektroverriegelung mit kapazitiver Entladung
SE- Minus Betätigung der Fußgänger- Elektroverriegelung mit kapazitiver Entladung
-
}
Nicht benutzen
+
]
LINE Eingehende BUS-Leitung
T- Bezug für Videoumschalter
T+ Steuerung für Videoumschalter
CT Bezug für PA (Taste der Eingangshalle) und SP (Sensor der Tür)
SP Sensor Tür offen
PA Taste der Eingangshalle
]
SE2 Bedienung der Elektroverriegelung der Einfahrt für Autos (Kontakt Normal Offen)
A
}
B Nicht benutzen
REF
]
ILA Ausgang der Vorrichtung für Hörbehinderte
34

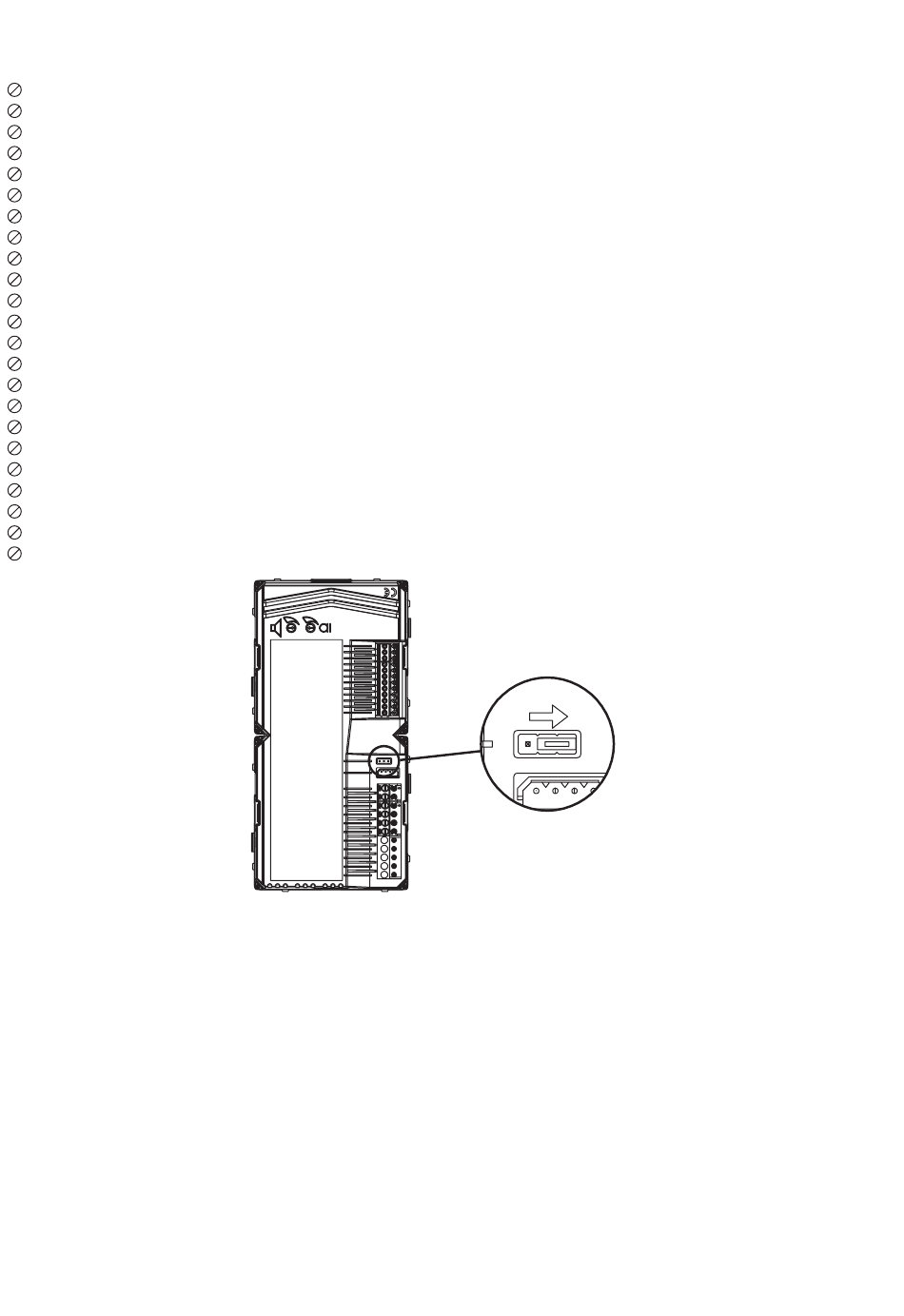

Die Einstellungen des
Jumpers nicht verändern
DS1083-010C
