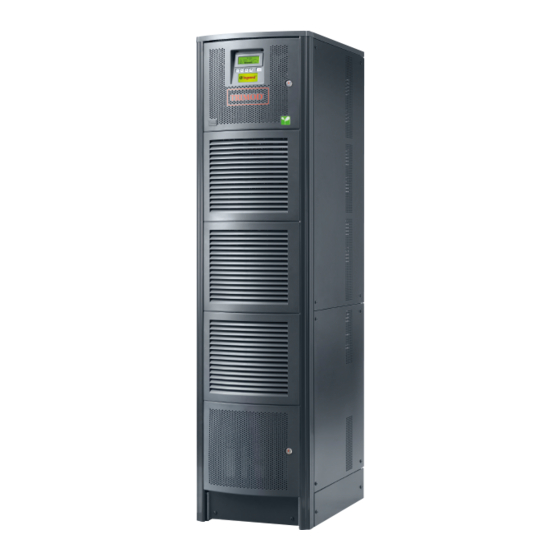

LEGRAND Seismic Kit Trimod HE Manuel D'installation
  1. Manuels
  2. Marques
  3. LEGRAND Manuels
  4. Alimentations électriques
  5. Seismic Kit Trimod HE
  6. Manuel d'installation
LEGRAND Seismic Kit Trimod HE Manuel D'installation

LEGRAND Seismic Kit Trimod HE Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 4

Liens rapides

Télécharger ce manuel
3 111 12
Seismic Kit Trimod HE
Manuel d'installation • Installation manual
Part. LE13511AA-02/22-01 GF

Publicité

Table des Matières
loading

Manuels Connexes pour LEGRAND Seismic Kit Trimod HE

Sommaire des Matières pour LEGRAND Seismic Kit Trimod HE

  • Page 1 3 111 12 Seismic Kit Trimod HE Manuel d’installation • Installation manual Part. LE13511AA-02/22-01 GF...
  • Page 2 Seismic Kit Trimod HE FRANÇAIS ENGLISH ITALIANO DEUTSCH SPANISH...

  • Page 3: Table Des Matières

    Seismic Kit TRIMOD HE Table des matières 1. Introduction 1.1 Contenu 2. Comment installer la base 2.1 Opération 1 2.2 Opération 2 2.3 Opération 3 2.4 Opération 4...

  • Page 4: Introduction

    1. Introduction ATTENTION Les instructions du présent manuel sont destinées à un TECHNICIEN QUALIFIÉ. Contenu POS. DESCRIPTION QTÉ POS. COUPLE DE SERRAGE Élément latéral 36 Nm Vis à tête hexagonale M10x25 8.8 5.5 Nm Grille 36 Nm Vis à tête bombée M5x10 8.8 7.5 Nm Traverse frontale/postérieure Vis à...

  • Page 5: Comment Installer La Base

    Seismic Kit TRIMOD HE 2. Comment installer la base Opération 1 Retirer les panneaux latéraux à la base de l’unité. Assembler les éléments latéraux et les éléments frontaux/postérieurs à l’aide de 4+4 vis à tête hexagonale M10x25.

  • Page 6: Opération 2

    2. Comment installer la base Opération 2 Soulever la machine et installer la base anti-sismique en la fixant à l’aide de 4+4 vis M6x25 (d1) de chaque côté.

  • Page 7: Opération

    Seismic Kit TRIMOD HE Opération 3 Fixer les éléments latéraux (A) sur la base anti-sismique à l’aide de 8 vis M10x25 (a1). Utiliser 4 (2+2) chevilles sismiques certifiés M16 pour l’installation en veillant à respecter les indications du fournisseur du système de fixation. Installer les...

  • Page 8: Opération

    2. Comment installer la base Opération 4 Fixer les grilles de fermeture des évacuations de déplacements à l’aide de 8 vis à tête bombée M5x10.
  • Page 9 Seismic Kit TRIMOD HE Comment se présente la base une fois assemblée et installée sous l’onduleur.
  • Page 11 Seismic Kit TRIMOD HE Contents 1. Introduction 1.1 Content 2. How to install the base 2.1 Step 1 2.2 Step 2 2.3 Step 3 2.4 Step 4...
  • Page 12 1. Introduction CAUTION The instructions in this manual are intended for a SKILLED TECHNICIAN. Content DESCRIPTION POS. TORQUING MOMENT Lateral mount 36 Nm M10x25 class 8.8 hex bolt 5.5 Nm Cover 36 Nm M5x10 class 8.8 button head bolt 7.5 Nm Front/back frame member M10x25 class 8.8 hex bolt Lateral frame member...
  • Page 13 Seismic Kit TRIMOD HE 2. How to install the base Step 1 Remove the lateral panels at the base of the unit. Assemble the seismic base fastening the members using 4+4 M10x25 hex head bolts.
  • Page 14 2. How to install the base Step 2 Lift the unit and install the seismic base fastening it with 4+4 M6x25 hex head screws (d1) on both sides.
  • Page 15 Seismic Kit TRIMOD HE Step 3 Install the lateral mounts (A) to the seismic base using 8 M10x25 Hex head screws (a1). Use 4 (4) M16 certified seismic fasteners to install the base, following the indications provided by the supplier. Install the lateral mounts once the unit is...
  • Page 16 2. How to install the base Step 4 Place the covers of the lifting points fastening 8 M5x10 button head screws.
  • Page 17 Seismic Kit TRIMOD HE Base assembled and installed under the ups unit.
  • Page 19 Seismic Kit TRIMOD HE Indice 1. Premessa 1.1 Contenuto 2. Come installare il basamento 2.1 Step 1 2.2 Step 2 2.3 Step 3 2.4 Step 4...

  • Page 20: Coppia Di Serraggio

    1. Premessa ATTENZIONE Le istruzioni di questo manuale sono indirizzate a un TECNICO SPECIALIZZATO. Contenuto POS. DESCRIZIONE POS. COPPIA DI SERRAGGIO Spalla laterale 36 Nm Vite testa esagonale M10x25 8.8 5.5 Nm Griglia 36 Nm Vite testa bombata M5x10 8.8 7.5 Nm Traversa frontale/posteriore Vite testa esagonale M10x25 8.8...
  • Page 21 Seismic Kit TRIMOD HE 2. Come installare il basamento Step 1 Rimuovere i pannelli laterali alla base dell’unità. Assemblare gli elementi laterali e quelli frontali/posteriori con 4+4 viti testa esagonale M10x25.
  • Page 22 2. Come installare il basamento Step 2 Sollevare la macchina e installare la base antisismica fissandola con viti 4+4 M6x25 (d1) da entrambi i lati.
  • Page 23 Seismic Kit TRIMOD HE Step 3 Fissare le spalle laterali (A) al basamento sismico utilizzando 8 viti M10x25 (a1). Utilizzare 4 (2+2) tasselli sismici certificati M16 per l’installazione, rispettando le indicazioni del fornitore del sistema di fissaggio. Installare le spalle di fissaggio una...
  • Page 24 2. Come installare il basamento Step 4 Fissare le griglie di chiusura degli scarichi di movimentazione con 8 viti a testa bombata M5x10.
  • Page 25 Seismic Kit TRIMOD HE Come si presenta il basamento assemblato e installato sotto all’unità UPS.
  • Page 27 Seismic Kit TRIMOD HE Inhaltsverzeichnis 1. Vorwort 1.1 Inhalt 2. Vorgehensweise zur installation der unterlage 2.1 Schritt 1 2.2 Schritt 2 2.3 Schritt 3 2.4 Schritt 4...
  • Page 28 1. Vorwort ACHTUNG Die Anweisungen dieses Handbuchs sind dem FACHPERSONAL bestimmt. Inhalt POS. BESCHREIBUNG MENGE POS. ANZUGSMOMENT Seitenschulter 36 Nm Sechskantschraube M10x25 8.8 5.5 Nm Gitter 36 Nm M5x10 Flachrundschraube 8.8 7.5 Nm Vordere/hintere Traverse Sechskantschraube M10x25 8.8 Seitliche Traverse Sechskantschraube M10x25 8.8...
  • Page 29 Seismic Kit TRIMOD HE 2. Vorgehensweise zur installation der unterlage Schritt 1 Entfernen Sie die Seitentafeln an der Unterseite des Geräts. Montieren Sie die seitlichen und vorderen/hinteren Elemente mit 4+4 Sechskantschrauben M10x25.
  • Page 30 2. Vorgehensweise zur installation der unterlage Schritt 2 Heben Sie das Gerät an und montieren Sie den erdbebensicheren Sockel, indem Sie ihn mit 4+4 Schrauben M6x25 (d1) auf beiden Seiten befestigen.
  • Page 31 Seismic Kit TRIMOD HE Schritt 3 Befestigen Sie die Seitenschultern (A) mit 8 Schrauben M10x25 (a1) an der seismischen Basis. Verwenden Sie für die Installation 4 (2+2) M16 zertifizierte seismische Dübel und befolgen Sie dabei die Anweisungen des Lieferanten des Befestigungssystems.
  • Page 32 2. Vorgehensweise zur installation der unterlage Schritt 4 Bringen Sie die Abdeckungen der Hebepunkte an und befestigen Sie sie mit 8 M5x10-Flachrundschrauben.
  • Page 33 Seismic Kit TRIMOD HE An sicht der fertig zusammengebauten und unter der usv-einheit installierten unterlage.
  • Page 35 Seismic Kit TRIMOD HE Indice 1. Introducciòn 1.1 Contenido 2. Cómo instalar la base 2.1 Paso 1 2.2 Paso 2 2.3 Paso 3 2.4 Paso 4...

  • Page 36: Par De Apriete

    1. Introducciòn ATENCIÓN Las instrucciones contenidas en este manual están destinadas a un TÉCNICO ESPECIALIZADO. Contenido POS. DESCRIPCIÓN QTÉ POS. PAR DE APRIETE Soporte lateral 36 Nm Tornillo de cabeza hexagonal M10x25 8.8 5.5 Nm Rejilla 36 Nm Tornillo de cabeza convexa M5x10 8.8 7.5 Nm Travesaño delantero/trasero Tornillo de cabeza hexagonal M10x25 8.8...
  • Page 37 Seismic Kit TRIMOD HE 2. Cómo instalar la base Paso 1 Retirar los paneles laterales de la base de la unidad. Ensamblar los elementos laterales y los delanteros/traseros con 4+4 tornillos de cabeza hexagonal M10x25.

  • Page 38: Cómo Instalar La Base

    2. Cómo instalar la base Paso 2 Elevar la máquina e instalar la base sísmica, fijándola con tornillos 4+4 M6x25 (d1) por ambos lados.
  • Page 39 Seismic Kit TRIMOD HE Paso 3 Fijar los laterales (A) en la base sísmica utilizando 8 tornillos M10x25 (a1). Utilizar 4 (2+2) tacos sísmicos certificados M16 para la instalación, siguiendo las indicaciones del proveedor del sistema de fijación. Instalar los soportes de fijación,...
  • Page 40 2. Cómo instalar la base Paso 4 Fijar las rejillas de cierre de los puntos de manipulación con 8 tornillos de cabeza convexa M5x10.
  • Page 41 Seismic Kit TRIMOD HE Cómo se presenta la base ensamblada e instalada bajo la unidad SAI.
  • Page 43 Seismic Kit TRIMOD HE...
  • Page 44 LEGRAND Pro and Consumer Service BP 30076 - 87002 LIMOGES CEDEX FRANCE www.legrand.com Legrand se réserve le droit de modifier à tout moment le contenu de cet imprimé et de communiquer, sous n’importe quelle forme et modalité, les changements apportés.
