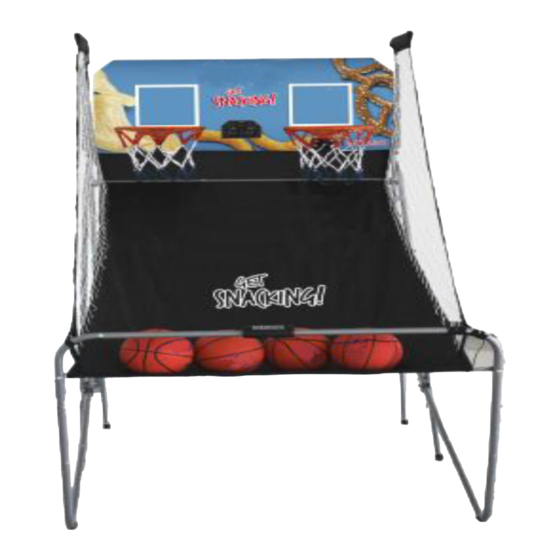

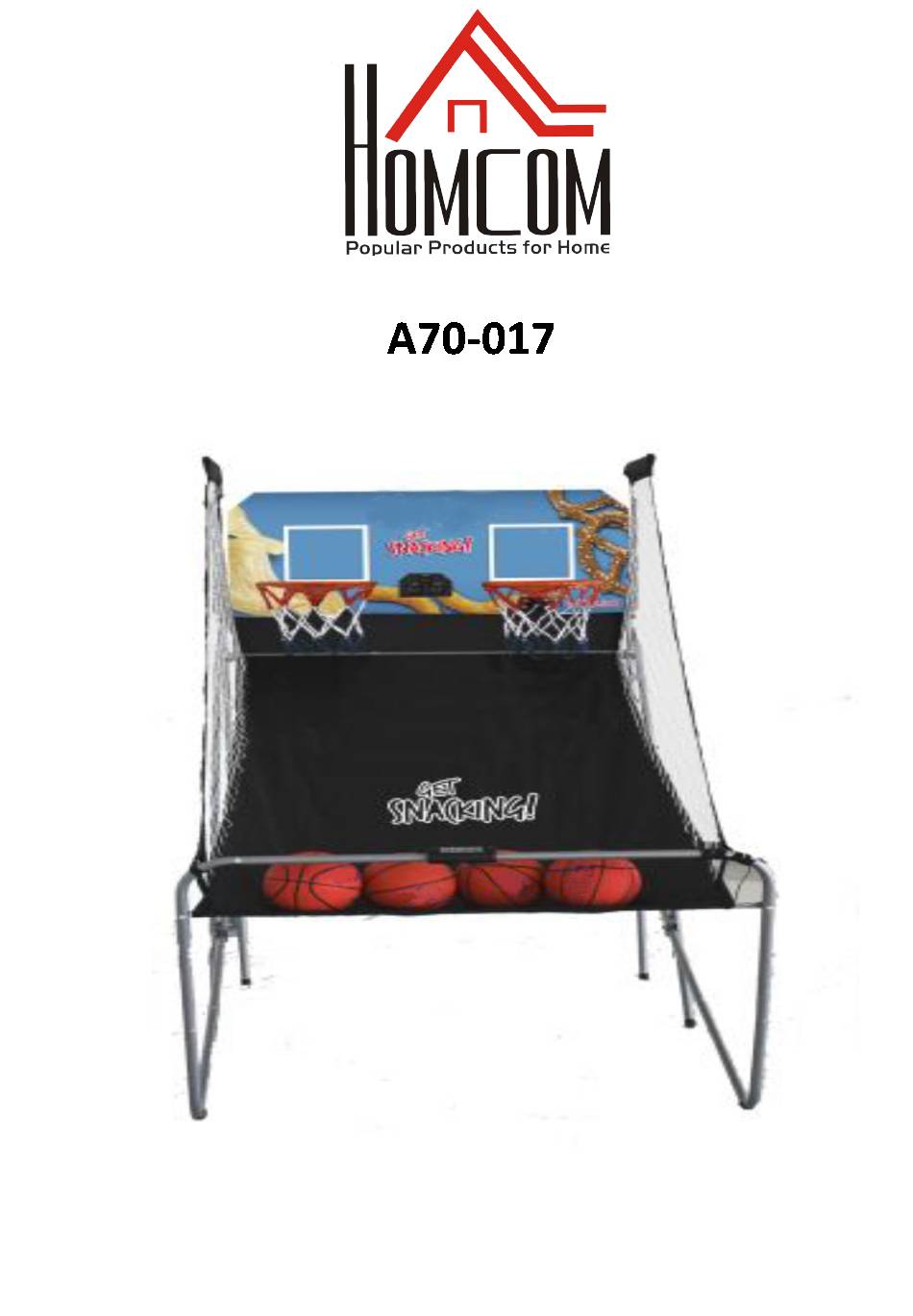

- Page 1 FR C000000...
-
Page 2: Liste De Pièces
LISTE DE PIÈCES Tube-2 Tube-3 Tube-4 Tube-1 Tube-7 Tube-5 Tube-6 Tube-8 Tube-11 Tube-12 Tube-9 Tube-10 Basket-ball Boîte de commande avec Marqueur électronique Capteur de commutateur 7’dia le fil Bord Filet de retour de boule Plaque de maintien de Pompe d’inflation avec borde l’aiguille Panneau arrière... - Page 3 LISTE DE PIÈCES Clé Allen Sangle auto-adhésive PIÈCES PRÉINSTALLÉES Filet Serrure a ressort Insertion de pôle en Goupille de plastique serrure INSTRUCTIONS D’ASSEMBLÉE: Trouver un endroit propre et de niveau pour commencer l’ensemble de votre jeu de basketball. Nous recommandons que deux adultes travaillent ensemble pour assembler ce jeu de basketball. Enlevez toutes les pièces de la boîte et vérifiez que vous avez toutes les pièces énumérées comme montré...
- Page 4 Serrure a ressort Serrure a ressort Figue.1 & 2 Attachez les tubes - 2 (#2) au tube - 3 et tube - 5 (#3 et #4) utilisant la serrure à ressort (préinstallée) suivant les indications de FIG.1. Attachez les tubes - 7 (#7) aux tubes - 8 (#8) utilisant la serrure à ressort (préinstallée) suivant les indications de FIG.2 Serrure a...
- Page 5 Figue.4 Attachez le tube - 5 et tube - 6 (#5 et #6) au tube - 3 et tube - 4 (#3 et #4) utilisant les boulons (#26), les rondelles (#22) et les écrous (#28), et attachez alors le tube - 5 et tube - 6 (#5 et #6) aux tubes - 8 (#8) utilisant les boulons (#26), rondelles (#22) et écrous (#28) suivant les indications de FIG.4, 4A et 4B.
- Page 6 Figue.5 Attachez le tube -12 (#12) aux tubes - 2 (#2) utilisant boulons (#24), rondelles (#22) et écrous (#28) suivant les indications de FIG.5A. Et insérez alors les tubes - 1 (#1) aux tubes - 2 (#2) suivant les indications de FIG.5.
- Page 7 Serrure a ressort Court Long Serrure a ressort Figue.6 10. Attachez les tubes -10 (#10) aux tubes - 9 (#9) utilisant la serrure à ressort (préinstallée), et attachez alors le tube -11 (#11) aux tubes -10 (#10) utilisant la serrure à ressort (préinstallée) suivant les indications de FIG 6.
- Page 8 Figue.7 11. Attachez le bord (#17) et les plaques de maintien de bord (#18) au panneau arrière (#21) utilisant les boulons (#23), les rondelles (#22) et les écrous (#28). Et attachez alors les sondes de commutateur (#15) au panneau arrière (#21) utilisant les boulons (#23), les rondelles (#22) et les écrous (#28). Assurez-vous que vous utilisez la rondelle sur les deux côtés du panneau arrière suivant les indications de fig.
- Page 9 Goupille de serrure Figue.9 13. Glissez les courroies élastiques et la douille du filet de retour de boule (#20) sur les tubes - 1 (#1) suivant les indications de FIG.9A et 9B et 9C. 14. Glissez le tube -12 (#12) par la douille sur l’avant du filet de retour de boule (#20), l’attachez à l’aile gauche d’abord utilisant les boulons (#24), les rondelles (#22) et les écrous (#28) suivant les indications de fig.
- Page 10 Étiquette de rampe Goupille de serrure Figue.10 15. Avec l'aide d'un autre adulte, attachez le panneau arrière (#21) aux tubes supérieurs -1 (#1).utilisant les boulons (#25), les rondelles (#22), les écrous (#28) montrés dans FIG.10A. À chaque trou inférieur du panneau arrière, attachez les étiquettes de rampe du filet de retour de boule (#20) utilisant les boulons (#25), les rondelles (#22), les écrous (#28) suivant les indications de FIG.10B.
- Page 11 Boîte de commande Fil de contrôle Figue.11 17. Attachez la boîte de commande (#16) au milieu du tube -11 (#11) utilisant les deux boulons (#30) suivant les indications de FIG.11 A. 18. Roulez le reste du fil de commande par les boucles sur le filet de retour de boule (#20). Placez le fil de commande sur le tube - 11 (#11) utilisant les courroies autocollantes (#34) suivant les indications de FIG.11.
-
Page 12: Important
IMPORTANT ! Verrouillage pro Veiller à utiliser la goupille de serrure (#A4) une fois plié Figue.13 20. Position de pliage lorsqu’il n’est pas en cours d’utilisation du jeu de basket-ball et insèrez la goupille de serrure (#A4) suivant les indications de FIG.13. Note: La goupille de serrure (#A4) doit être enlevée de sa position originale quand le jeu est utilisé... - Page 13 OPÉRATION DE MARQUEUR ÉLECTRONIQUE Installez les piles Boîte de batterie: Dévissez le boulon utilisant un tournevis et ouvrez la boîte de batterie. Insérez 3 piles “AA” (non incluses) dans l’ordre de la polarité comme montré sur la couverture intérieure. Fermez alors la couverture utilisant un tournevis.
-
Page 14: Dirigez Le Battement De Horodateur
CHOISIR DE 8 OPTIONS DIFFÉRENTES DE JEU Battez le horodateur Pressez « JOUER » pour entrer dans le jeu 1. Pressez « HAUT/BAS » pour choisir joueurs simples/multiples (P1/P2/P3/P4). Pressez « JOUER » après le nombre de joueur est choisie. Pressez «... - Page 15 CHOISIR DE 8 OPTIONS DIFFÉRENTES DE JEU Autour du monde Utilisez la bande pour marquer les lignes de tir. Pressez « JOUER » pour entrer dans le jeu 6. Pressez « HAUT/BAS » pour choisir joueurs simples/multiples (P1/P2/P3/P4). Pressez « JOUER » après le nombre de joueur est choisie. Le tableau indicateur «...
