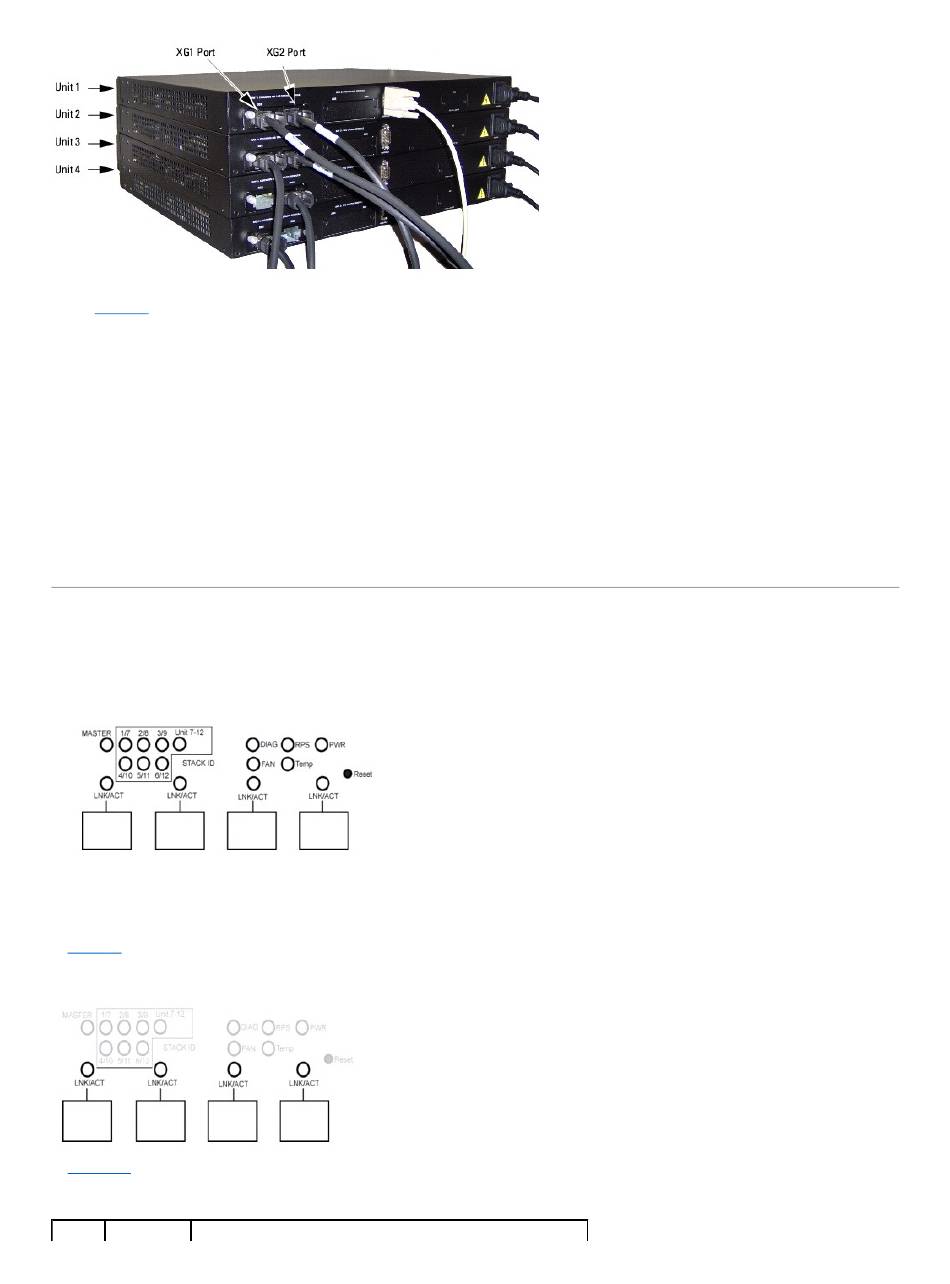

Dans la Figure 2-7, les connexions physiques entre les commutateurs sont les suivantes :
Les unités 1 et 2 sont connectées via les ports XG1 de chaque commutateur.
l
Les unités 2 et 3 sont connectées via les ports XG2 de chaque commutateur.
l
Les unités 1 et 4 sont connectées via le port XG2 de l'unité 1 et le port XG1 de l'unité 4.
l
Unité de secours
La fonction d'empilage permet d'utiliser une unité de secours prévue pour prendre le relais en cas de panne de l'unité maître de la pile. Dès qu'une panne de
l'unité maître de la pile est détectée, l'unité de secours initialise la carte de contrôle et active la configuration en cours sur toutes les autres unités de la pile.
Cette unité de secours gère une copie synchronisée de la configuration en cours pour la pile. Pendant la prise de relais, tous les ports sont désactivés puis
réactivés. Cela permet d'éviter la création de boucles et de faire en sorte que les logiciels correspondant à la nouvelle unité maître se trouvent dans un état
cohérent.
L'unité de secours de la pile est pré-configurée, mais vous pouvez utiliser l'interface CLI pour sélectionner un autre membre. Pour plus d'informations,
reportez-vous au document CLI Reference Guide (Guide de référence CLI).
Comportement des voyants
Le panneau avant est équipé de voyants indiquant l'état des liaisons, des blocs d'alimentation, des ventilateurs, des diagnostics du système et de la pile.
Figure 2-8. Voyants du panneau avant
Voyants des ports SFP
La Figure 2-9 présente les voyants qui se trouvent au-dessus de chaque port SFP.
Figure 2-9. Voyants des ports SFP
Le Tableau 2-1 indique comment interpréter le comportement des voyants des ports SFP.
Tableau 2-1. Comportement des voyants des ports SFP
