2.1. PRINCIPE DE MESURE

Les capteurs utilisent le principe du tore de Rogowski.
Le capteur utilisé permet d'avoir :
„ une très bonne linéarité et une absence d'effet de saturation (et donc d'échauffement);
„ une large dynamique de mesure jusqu'à plusieurs kA;
„ une insensibilité au courant continu (mesure de la composante AC de n'importe quel signal AC + DC);
„ un poids allégé (absence de circuit magnétique).

2.2. UTILISATION

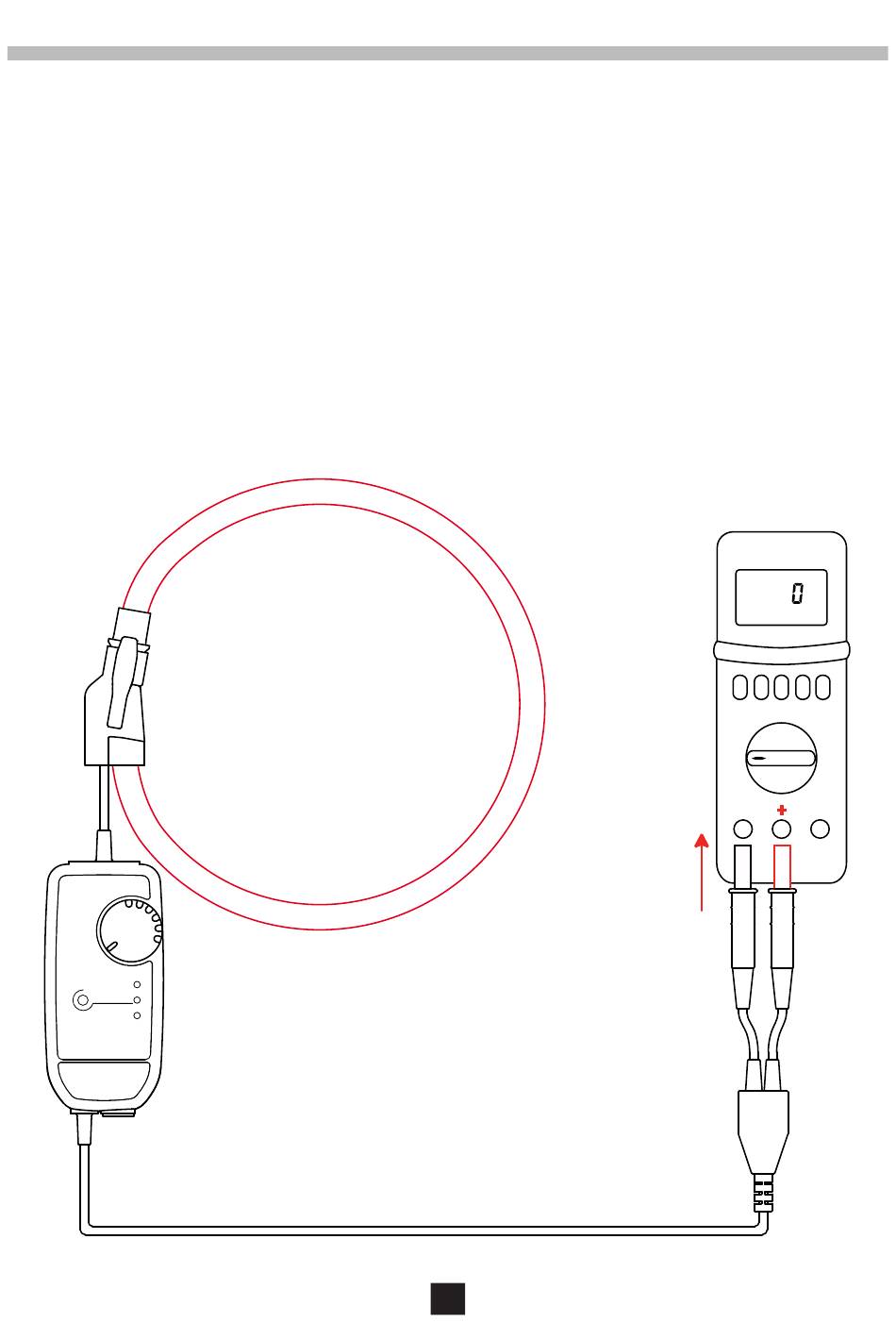

2.2.1. CONNEXION DU A110
Branchez les cordons de sortie sur un appareil de mesure dont l'impédance d'entrée est ≥ 1 MW. Allumez‑
le et mettez‑le en mesure de tension AC.
P

2. MESURE DE COURANT

6
mV
V
AC
+
COM
noir rouge
