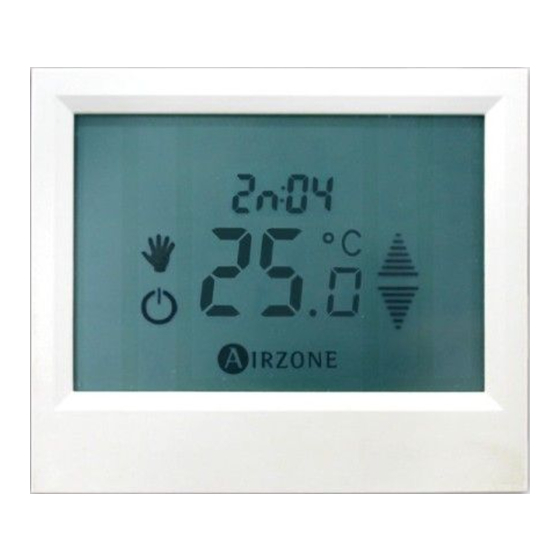

Airzone AZC3TACTOCSB Fiche Technique

(ES) TERMOSTATO TACTO SUPERFICIE
Termostato digital cableado con pantalla táctil LCD monocroma retroiluminada para control de
temperatura de zona. Alimentado mediante bus de expansión de sistema. Montaje en superficie.
Disponible en blanco y gris.
Funcionalidades:
•
ON/OFF de zona.
•
Establecimiento de temperatura de consigna en pasos de 0,5 º C /1 º F.
• Modo de funcionamiento del sistema (STOP, VENTILACIÓN, FRÍO y CALOR,
DESHUMECTACION).
•
Función Sleep.
• Acceso remoto a otras zonas del sistema.
•
Comunicación bidireccional entre termostato y central del sistema.
Para configuraciones avanzadas de nuestros productos remítase a nuestra "Guía de configuración
avanzada" disponible en www.airzone.es.
(EN) WIRED TACTO ZONE THERMOSTAT
Back-lighted monochrome LCD touchpad digital thermostat for controlling the zone temperature.
Powered through the expansion bus on the main controller. Wall mounted. Available in white and
grey frame colour.
• Zone On/Off
•
Set-point temperature setting at steps of 05'ºC / 1'0ºF.
•
Working-mode setting (STOP, VENTILATION, COOLING, HEATING and
DESUMECTATION).
•
Function Sleep.
•
Remote zone access.
•
Bi-directional communication with the system controller.
For other configurations of the Airzone zoning systems, refer to the "Full Configuration Guide"
available on the site www.airzone.es
(FR) THERMOSTAT TACTO EN APPLIQUE
Thermostat câblé avec écran tactile LCD monochrome retro illuminé pour le contrôle de
température de zone. Alimentation au moyen du bus d'expansion du système. Montage en
applique. Disponible en blanc et gris.
Fonctionnalités:
•
ON/OFF pour la zone.
•
Etablissement de températures de consignes par étape de 0,5 ºC / 1 ºF.
•
Mode de fonctionnement du système (STOP, VENTILATION, FROID, CHAUD ET
DESHUMIDIFICATION)
•
Fonction Sleep.
•
Accès à d'autres zones du système.
• Communication bidirectionnelle entre thermostat et platine centrale du système.
Pour les configurations avancées de nos produits nous vous prions de voir le "Guide de
configuration avancée" disponible sur www.airzonefrance.fr
(IT) TERMOSTATO TACTO INCASSO
Termostato a cavo con schermo tattile LCD monocromatico per il controllo dei parametri di zona.
Alimentato mediante bus di espansione di sistema. Montaggio ad incasso a parete. Disponible in
Bianco Alpino e Grigio Discovery
Funzionalità:
•
ON/OFF di zona.
• Impostazione della temperatura ambiente con passo di 0,5 º C /1 º F.
•
Modo di funzionamento del sistema (STOP, VENTILAZIONE, FREDDO, CALDO e
DEUMIDIFICAZIONE
• Funzione Sleep.
•
Accesso remoto ad altre zonedel sistema.
•
Comunicazione bidirezionale tra il termostato e la scheda centrale
Per configurazioni avanzate dei nostri prodotti consultare le "Guide di configurazione avanzata"
disponibili su www.airzoneitalia.it
(ES) FICHA TÉCNICA / (EN) DATA SHEET
(FR) FICHE TECHNIQUE / (IT) SCHEDA
AZC3TACTOCS[B|G]
L
H
(ES) CARACTERÍSTICAS TÉCNICAS / (EN) TECHNICAL SPECS
(FR) CARACTERISTIQUES TECHNIQUES / (IT) CARATTERISTICHE TECNICHE
Alimentación y consumo / Power supply and consumption / Alimentation et
consommation / Alimentazione e consumo
Tipo de alimentación / Sypply type / Type d'alimentation / Tipo di
Consumo Stand-by / Stand-by comsuption / Consommation Stand-by /
Consumo máximo / Maximum comsumption / Consommation maximum /
Conexión y comunicaciones / Connection and communication / Connexion et
communications / Connessione e comunicazione
Hilos de comunicación / Communication wires / Câbles de
Hilos de alimentación / Communication wires / Câbles
Distancia máxima / Maximum distance / Distance maximum /
Temperaturas Operativas / Operative temperatures / Plages de
fonctionnement / Temperature Operative
De almacenaje / Stock / De stockage / Di stoccaggio
De funcionamiento / Working / De Fonctionnement / Di
Rango de temperatura de consigna / Set-point temperature
range / Rang de température de consigne / Range di
Resolución de lectura / Reading resolution / Resolution de lecture /
Resolución de representación / Display resolution / Precision d´affichage
Aspectos mecánicos / Mechanical aspects / Aspects mécaniques / Aspetti
Montaje / Assemble /
Montage / Montaggio
Dimensiones / Size / Dimensions / Dimensioni (L x H x W)
W
Vdc
alimentazione
Vmax 12 V
Imax 22 mA
60 mW
Consumo Stand-by
264 mW
Consumo massimo
Cableado / Wiring / Câblage / Cablato
2
2 x 0,22 mm
communication / Fili di comunicazione
2
2 x 0,5 mm
d'alimentation / Fili di alimentazione
40 m
Distanza massima
(-20 ºC) a 70 ºC
0ºC a 50ºC
funzionamento
15ºC a 30ºC
temperatura ambiente
±0,1 ºC
Risoluzione di lettura
±0,1 ºC
/ Risoluzione di rappresentazione
meccanici
En superficie mediante soporte / Wall mounted with
fittings / En applique au moyen de support / Incassato
a parete in scatola apposita
105 x 91 x 24
