Resonance R25C Manuel D'utilisation page 74

22
22. PHONES (R – L): TDH39, HDA280 veya ER-3A kulaklıklarının takılması için iki 6.35
mm stereo jack çıkışları.
23. INSERT: ses maskeleme için transdüktör bağlantısı için 6.35 mm stereo jack çıkışı.
24. KEMİK YOLU: kemik yolu ünitesi için 6.35 mm stereo jack çıkışı.
25. SERBEST ALAN (R – L): serbest alan modunda çalışan testlern performansı için
gereken amplifi katör bağlantısı için RCA çıkışları.
26. CD TAPE (EXT1 – EXT2): harici kaynak sinyallerinin bağlantısı için RCA girişleri.
27. TALK BACK: hasta mikrofonunun bağlantısı için 3.5 mm stereo jack girişi.
28. T. OVER: operatör mikrofonunun bağlantısı için 3.5 mm stereo jack girişi.
29. MONİTÖR: monitör kulaklığı bağlantısı için 3.5 mm stereo jack çıkışı.
30. CONTRA: stapedial refl eks tespit testi esnasında kontralateral uyarım transdüktörü
için 6.35 mm stereo jack çıkışı (TDH39 – giriş).
31. PROB: orta kulak analiz probu bağlantısı için 15 pim Cannon konektörü.
74

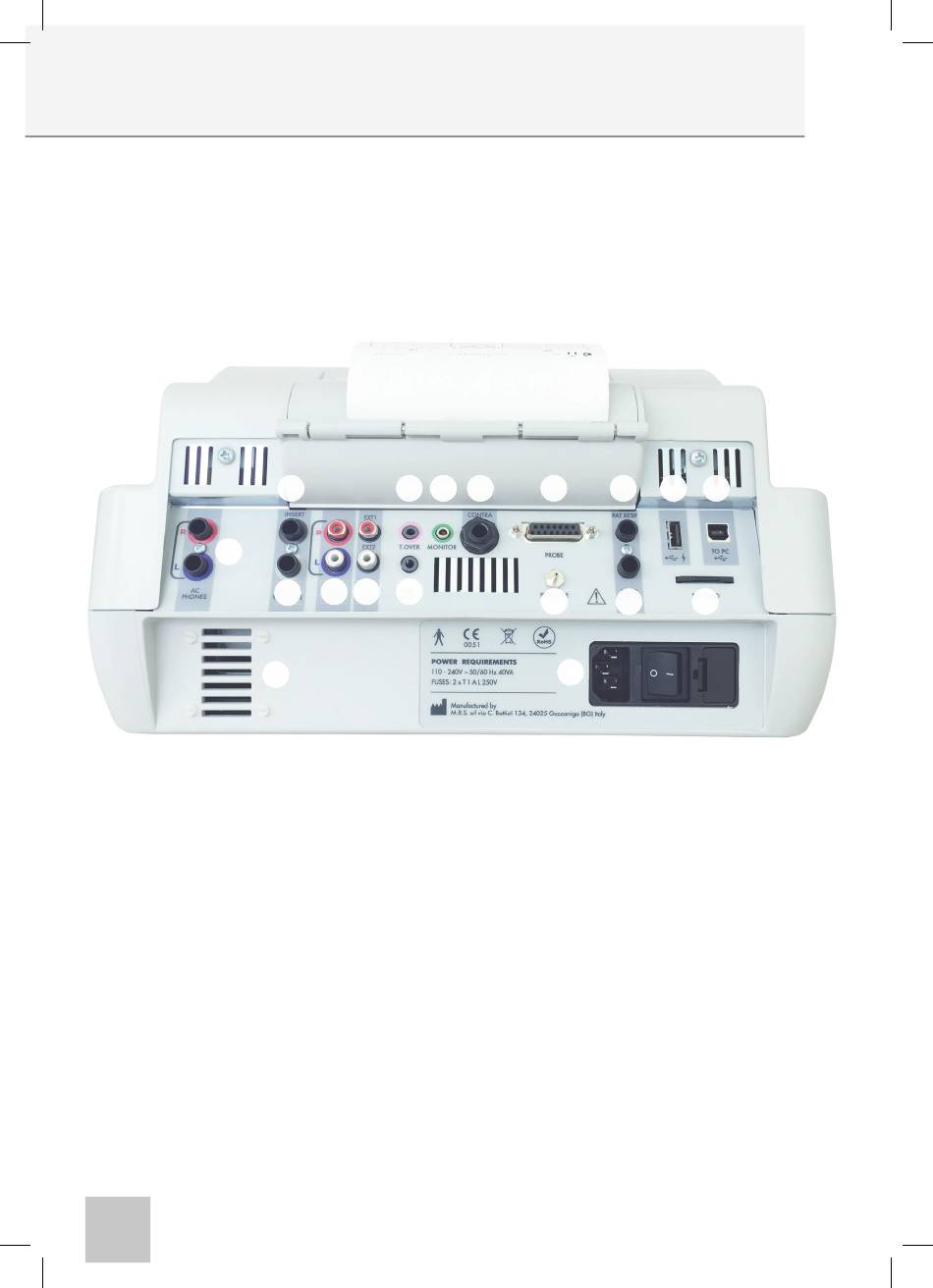

Konektörler ve Bileşenler
23 28 29 30
25 26 27
24
39
arka kısım
31 33 36 37
32 35
34
38
