ENTRETIEN D'OUTIL ET ACCESSOIRES

ENTRETIEN DE L'OUTIL

Votre RT90P est pratiquement sans entretien. Assurez-cous
que la riveteuse soit débranchée de l'administration d'aire.
Gardez l'outil propre et exempt de poussière. Essuyer avec
un chiffon sec; ne pas utiliser de produits chimiques pour
et remplissez l'huile hydraulique. Votre riveteuse ne contient
aucune pièce réparable par l'utilisateur. Dans le cas peu
probable que votre RT90P devrait besoin de service, veuillez
communiquer avec:
Arrow Fastener Co., LLC
271 Mayhill Street
Saddle Brook, N.J. 07663
Tel. 201 843-6900
Taille du rivet: 2mm, 3mm, 4mm et 5mm en aluminium,
acier ou acier inoxydable.
Corps de l'outil: En aluminium moulé léger
Pression d'utilisation: Air comprimé 90 psi
Pression d'utilisation: Air comprimé 90 psi
Pression maximum: 120 psi
Taille d'entrée d'air (Pouces):
rapide (mâle) installée en usine
Dimensions de l'outil (sans douille pour mandrins):
16.1 cm (6.34 in) L x 10.2 cm (4 in) W x 28.7 cm (11.3 in)
Consommation d'air: 4CFM
Poids total: 1.44kg (3.17 lbs)
26
CONTRÔLE, ENTRETIEN ET NETTOYAGE
ATTENTION! Portez toujours protection oculaire
autorisée par ANSI durant l'inspection, l'entretien
ou le nettoyage des outils.
ATTENTION! Avant l'inspection, l'entretien ou le
nettoyage de la riveteuse, coupez l'air. Puis, pressez
sur la gâchette pour évacuer la pression accumulée
dans la riveteuse.
ATTENTION! Tout entretien, service et réparation
qui n'ont pas été mentionnés dans ce manuel doivent
Pour nettoyer l'extérieur de la riveteuse, essuyez
pas plonger dans des liquides.
Pour nettoyer et changer les mors:
• Dévisser et retirer la tête de la riveteuse avec la clé fournie .
• Utiliser la clé pour dévisser et retirer le fourreau et le
poussoir. Utiliser le soin comme il y a un ressort derrière le
poussoir que peut sortir.
• Retirer les mors entre le fourreau et le poussoir.
• Si vous allez nettoyer les mors, utilisez une brosse en acier
et détergent neutre. Puis, graissez les mors. Si vous allez
remplacer les mors, l'assemblage entier doit être remplacé
au même temps, dû à la possibilité des autres parties
endommagées.
• Insérez les mors a son endroit.
ENTRETIEN D'OUTIL ET ACCESSOIRES
• Pour remonter le fourreau et le poussoir, assurez-vous que
la cale de la tête s'aligne entre le fourreau et le poussoir,
en le poussant légèrement éloigné l'une de l'autre.

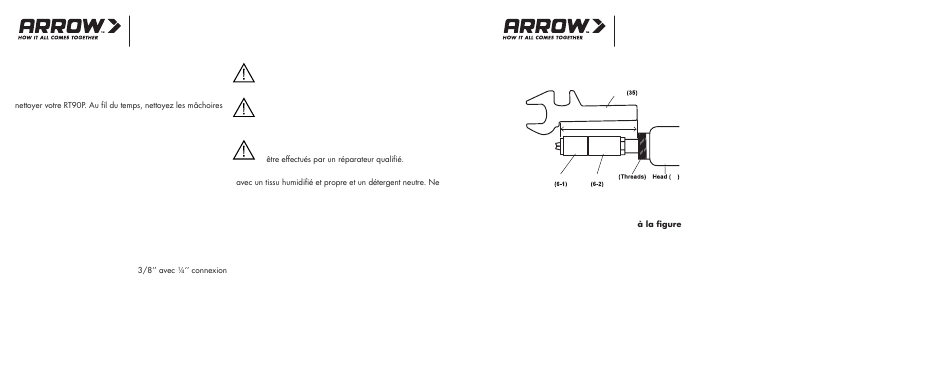

Jauge
15
Fourreau Poussoir
FIGURE 2
• Réglez la distance entre le corps de la riveteuse et
l'extrémité pour qu'elle soit conforme
ci-dessus. Avec la jauge un peu inclinée, la partie arrière
de la jauge doit rester sur le bord antérieur du fourreau. Si
non, serrez ou desserrez le fourreau et le poussoir jusqu'à
ce que la distance soit correcte. (FIGURE 2)
• Avant le montage, bloquez l'écrou contre l'assemblage du
fourreau et poussoir utilisant la clé jauge.
• Gardez dans un endroit sûre, propre et non humide, hors
de la portée des enfants.
