MANEJO DE LA HERRAMIENTA
UNA PALABRA SOBRE LOS REMACHES DE ARROW
Solamente Arrow sabe las tolerancias adecuadas requisitas
para el mejor desempeño de la remachadora neumática
RT90P. Solamente los remaches auténticamente de Arrow son
hechos para estas tolerancias exactas para asegurar el mejor
rendimiento. No acepte ningún substituto.
MANEJO
Si la remachadora ha sido guardado en un
se caliente antes de usar.
• Elija un remache con un rango de agarre más grande que
• Taladre el agujero del mismo tamaño que el remache.
• Introduce el remache en la punta.
¡CUIDADO! Manténgase alejado del gatillo al introducir
los remaches.
• Ponga el remache en el agujero pre-taladrado en la pieza
a trabajar.
•
para sacar y cortar el mandril sobrante (la parte deshecha
del remache).
• Repita según la necesidad. Luego, suelte el gatillo.
• Al terminar de usar la remachadora, apague el compresor
de aire. Apriete el gatillo otra vez para soltar el aire
comprimido que quedó dentro de la remachadora.
Desconecte la manguera de aire de la herramienta.
40
• Guarde la remachadora en un lugar seguro, seco y limpio,
®
fuera del alcance de los niños.

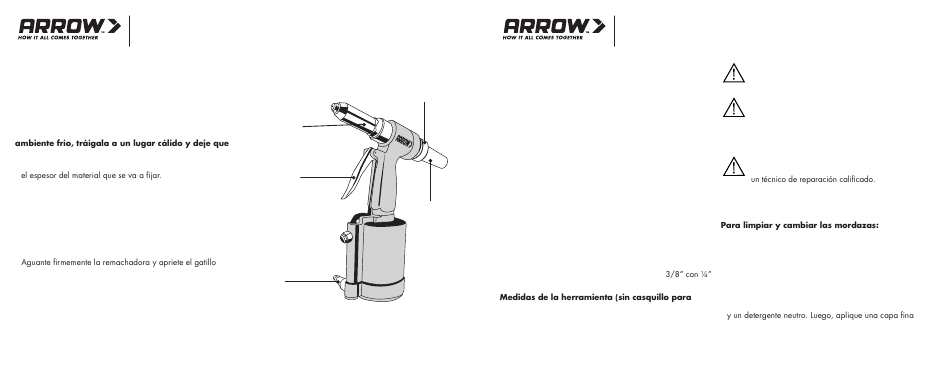

Tuerca de la tapa
del armazón
Pieza de punta
Cabezal de
la punta
Gatillo
sobredimensionado
Acoplador
de aire

MANTENIMIENTO DE LA HERRAMIENTA

Su RT90P es prácticamente libre de mantenimiento. Asegúrese
de desconectar la remachadora del suministro de aire.
Manténgala limpia y libre de polvo. Límpiela con un paño
suave; no use químicos fuertes para limpiar la RT90P. Con el
paso de tiempo, limpie la mordaza de llave y rellene el aceite
hidráulico. La RT90P no contiene piezas que el usuario puede
reparar. En el evento poco probable que su RT90P necesite
servicio, póngase en contacto con:
Arrow Fastener Co., LLC
271 Mayhill Street
Saddle Brook, N.J. 07663
Tel. 201 843-6900
Tamaño de remache: Arrow aluminio, acero y acero
inoxidable de 2mm, 3mm, 4mm y 5mm.
Casquillo para
Carcasa de la herramienta: Aluminio fundido ligero
mandriles
Tipo de gatillo: Gatillo sobredimensionado de metal para
del remache
(deshechos)
facilitar la fuerza de tracción.
Presión de operación: Aire comprimido 90 psi
Presión máxima: 120 psi
Tamaño de entrada de aire (pulgadas):
BSP conector rápido macho, instalado en fábrica
mandriles del remache): 16.1 cm (6.34 in) L x
10.2 cm (4 in) W x 28.7 cm (11.3 in)
Consumo de aire: 4CFM
Peso de la herramienta: 1.44kg (3.17 lbs)

MANTENIMIENTO Y ACCESORIOS

INSPECCIÓN, MANTENIMIENTO Y LIMPIEZA
¡AVISO! Siempre lleve protección visual
aprobada por ANSI al hacer cualquier inspección,
mantenimiento o limpieza.
¡AVISO! Antes de hacer cualquier inspección,
mantenimiento o limpieza de la remachadora,
asegúrese de desconectar la manguera de aire de
la remachadora. Luego, apriete el gatillo otra vez
para soltar los restantes del air comprimido en la
remachadora.
¡AVISO! Cualquier mantenimiento, servicio o reparo
no mencionado en este manual debe estar hecho por
Para limpiar la parte exterior de la remachadora,
pásale con un paño suave y un detergente neutro. No sumerja
la herramienta en agua o cualquier otro líquido.
• Desenrosque y quite el cabezal de la remachadora usando
la llave incluida.
• Use la llave para desenroscar y quitar las Fundas de las
Mordazas. Tenga cuidado por el resorte detrás de las
Fundas de Mordazas que pueden salir.
• Quite las mordazas de entre el Estuche de Mordazas.
• Si Ud. va a limpiar las mordazas, use un cepillo de acero
de aceite a las mordazas. Si Ud. va a reemplazar las
mordazas, el montaje entero debe de ser reemplazado, ya
que hay una posibilidad que las otras partes tienen daño
