Manuel d'installation : Pose du chauffe-eau

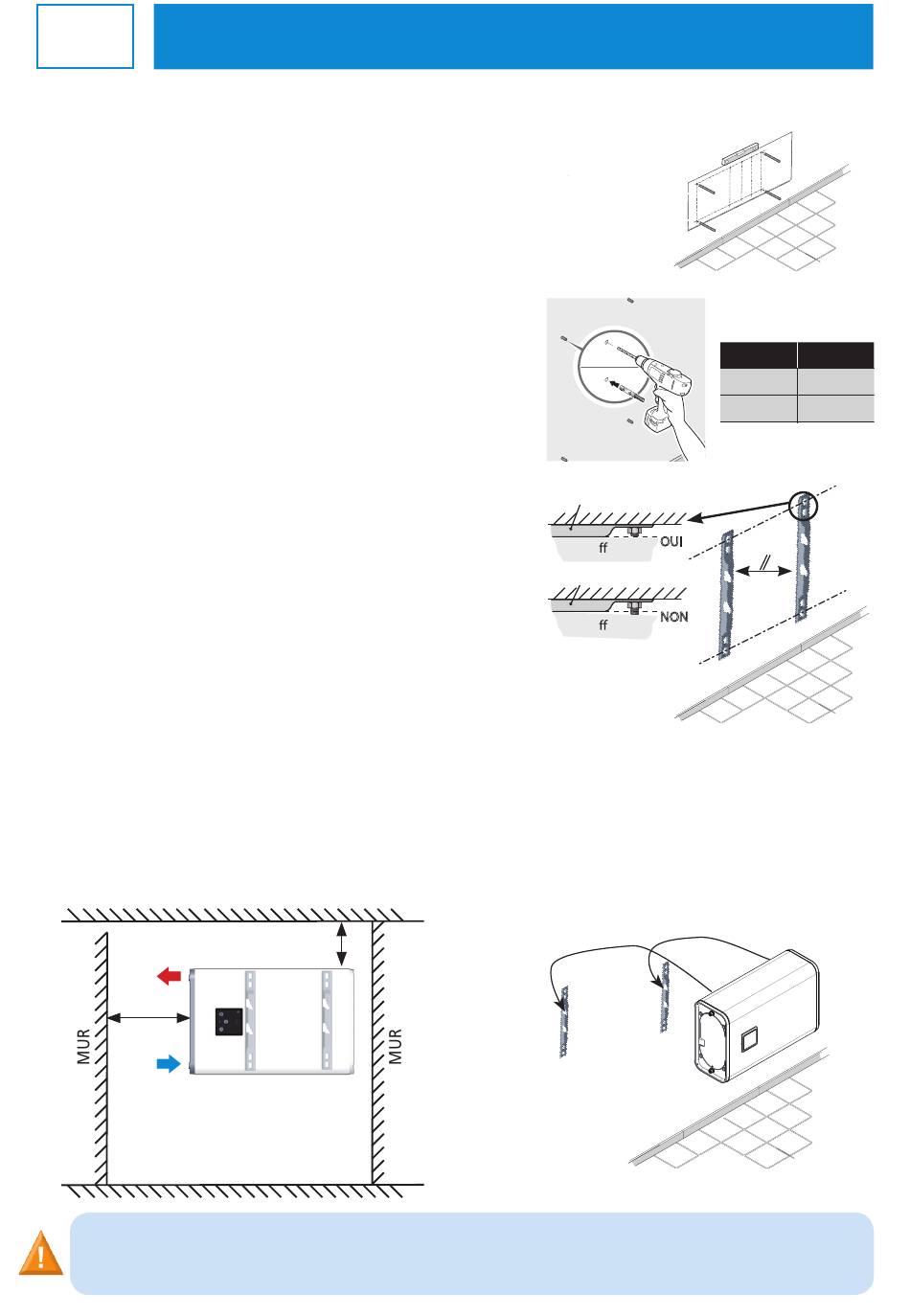

3.2 Installation horizontale

u
Positionner le plan de perçage joint dans l'emballage,
le positionner sur la surface murale et réaliser les
marquages correspondants au modèle du chauffe-
eau, tout en tenant compte des espaces minimums
à respecter autour du chauffe-eau (voir schéma D).
v

Percer puis cheviller votre chauffe-eau en utilisant

des fixations de diamètre (Ø) 10 mm minimum adaptées
à votre mur (plaque de plâtre, béton, brique).
Attention : votre mur doit pouvoir supporter le poids
du chauffe-eau rempli.
w
Fixer fermement les étriers supports, vérifier à l'aide
d'un mètre les entraxes entre les étriers. Les éléments
utilisés pour la fixation ne devront pas dépasser la surface
d'appui du chauffe-eau.
x
Lever et poser votre chauffe-eau contre les étriers
en prenant soin de placer les diabolos à gauche
des étriers (schéma E).
y
Engager les diabolos en glissant le chauffe-eau
de gauche
engagés, il n'est plus possible de faire glisser latéralement
le chauffe- eau sans exercer une sollicitation importante.
NOTA : L'entrée eau froide et la sortie eau chaude doivent être positionnées à gauche.
La sortie eau chaude doit être positionnée en haut.
Schéma D
400 mm
mini
Les étriers de montage ne permettent pas de montage autre que ceux précisés
dans cette notice. L'utilisation des étriers pour un accrochage au plafond
est strictement INTERDIT.
12
Masse indicative
du chauffe-eau
rempli
Capacité
25 L
40 L
65 L
80 L
45 cm
minimum
à droite. Une fois
PLAFOND
20 mm
mini
SOL
Masse
50 kg
Gabarit de pose
(Sur ca rton d'emballage)
70 kg
100 kg
120 kg
Gabarit de pose
(Sur ca rton d'emballage)
45 cm
minimum
les diabolos
Schéma E
Masse indicative
du chauffe-eau
Masse indicative
du chauffe-eau
Capacité
Capacité
100 L
45 cm
120 L
100 L
minimum
45 cm
120 L
minimum
Étrier
Mur
OUI
Chau e-eau
Étrier Mur
NON
Chau e-eau
on
à
on
rempli
Masse
rempli
40 L Masse 70 kg
Gabarit de pose
(Sur ca rton d'emballage)
65 L 100 kg
40 L 70 kg
Gabarit de pose
(Sur ca rton d'emballage)
80 L 120 kg
65 L 100 kg
135 kg
80 L 120 kg
Gabarit de pose
(Sur ca rton d'emballage)
160 kg
135 kg
Gabarit de pose
(Sur ca rton d'emballage)
160 kg
45 cm
minimum
45 cm
minimum
