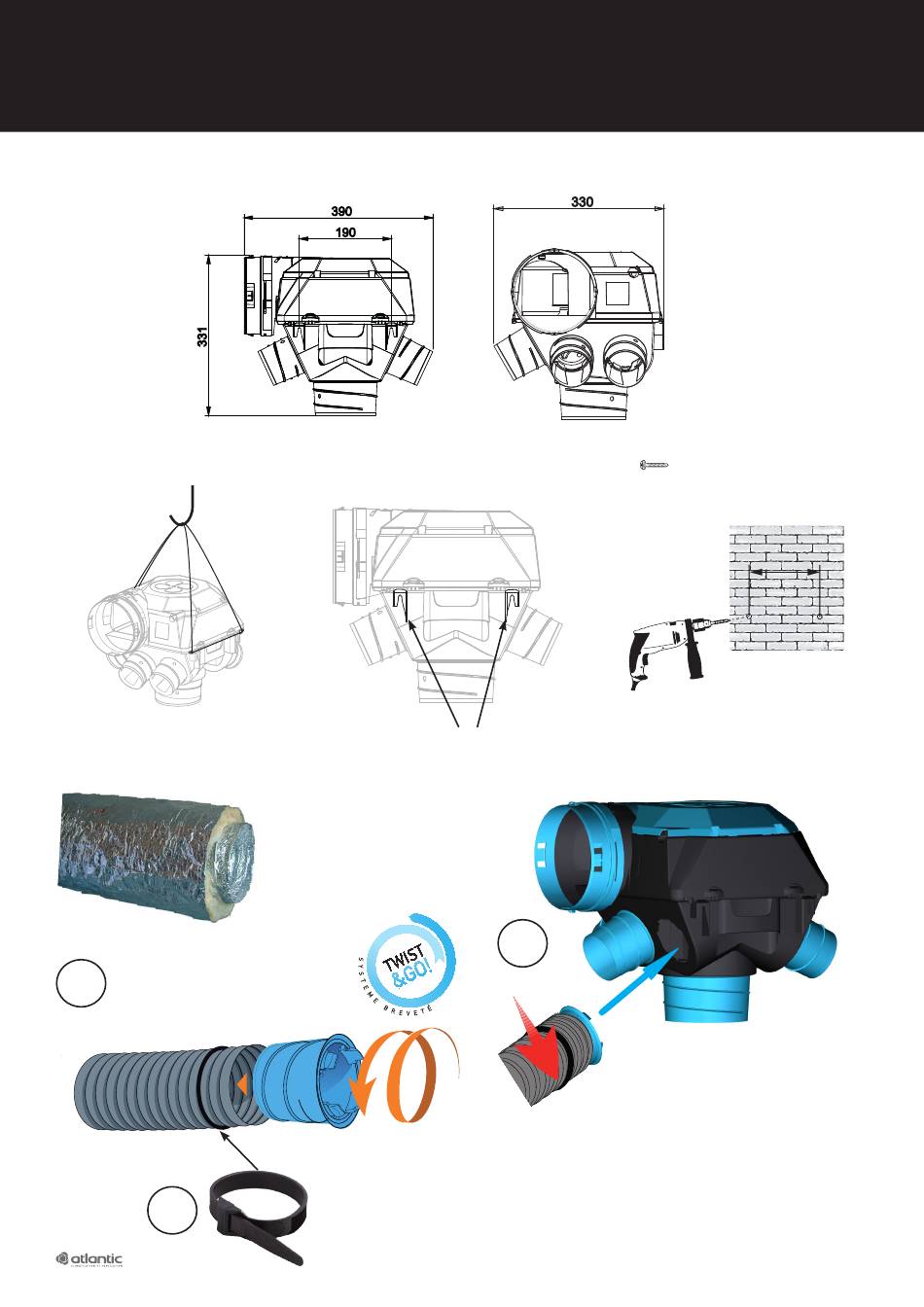

3. INSTALLATION
3.1 Dimensions, encombrement (mm)
3.2 Montage suspendu
Soit avec la cordelette (montée d'usine)
3.3 Raccordement des conduits
Insérer le piquage dans la gaine et le
1
visser en sens anti-horaire
2
2
PRIVILEGIER UNE INSTALLATION EN COMBLES
390
190
Pattes de fixation murale
Pour votre réseau, utiliser des gaines
isolées de 25 mm.
Mettre le collier nylon sur la gaine pour
assurer le maintien du piquage.
330
Soit fixé au mur avec 2x
Utiliser le gabarit de perçage sur l'emballage.
3
Installation du piquage sur le groupe :
Insérer le piquage dans les encoches
prévues et visser 1/4 de tour dans le
sens horaire.
Les piquages non utilisés
doivent rester bouchés.
M6 (non fournies)
190 mm
