INSTALLATION

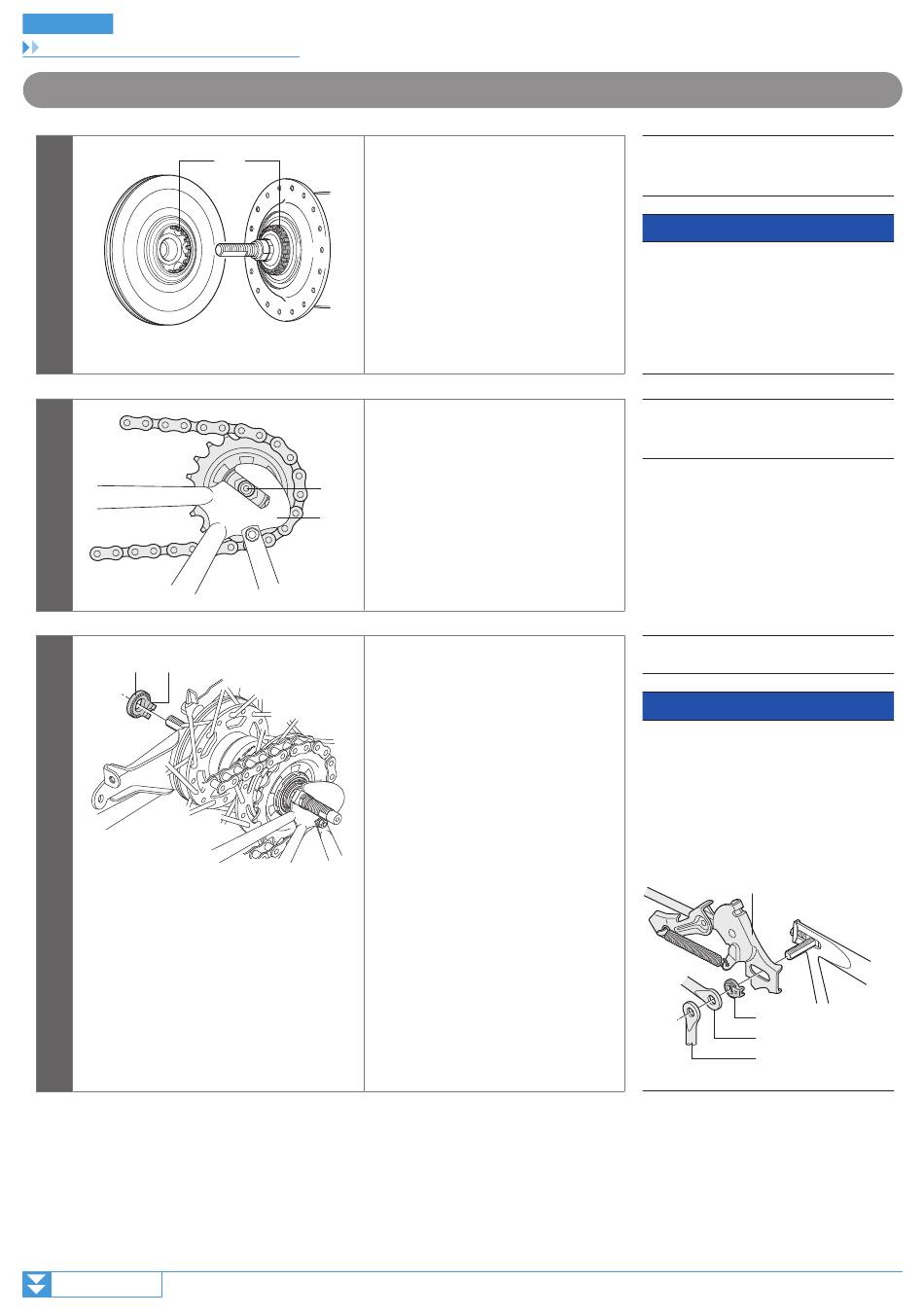

Installation du moyeu de type à poignée tournante
Installation du moyeu sur le cadre (pour les freins à tambour)
1
(A)
2
(A) (z)
3
Suite page suivante
Engagez les cannelures du corps du
(z)
moyeu (B) avec les cannelures du frein
inter-M (A), et serrez provisoirement
l'écrou de fixation de l'unité de frein.
(z)
(B)
Placez la chaîne sur le pignon puis l'axe
du moyeu (A) dans l'extrémité de la
fourche (B).
(A)
(B)
Placez la rondelle (A) sur le côté gauche
de l'axe du moyeu depuis l'extérieur.
À ce stade, tournez l'axe du moyeu et
installez la rondelle de sorte que la
protubérance de la rondelle s'insère dans
la rainure de l'extrémité de la fourche.
(z)
Alignez les cannelures
La protubérance doit se trouver
sur l'extrémité de la fourche.
Installez la rondelle de sorte que
la protubérance s'insère
fermement dans la rainure de
l'extrémité de la fourche à l'avant
et à l'arrière de l'axe du moyeu.
19
(A)
Frein Inter-M
(B)
Corps du moyeu
REMARQUE
Si vous serrez à fond l'écrou de fixation de
l'unité de frein, la roue risque alors d'être
difficile à tourner lorsque l'attache d'étrier est
fixée par la suite.
Reportez-vous au manuel d'instructions du
frein Inter-M pour obtenir plus d'informations
sur le frein Inter-M.
(A)
Axe du moyeu
(B)
Extrémité de fourche
(A)
Rondelle (dorée)
REMARQUE
•
Lorsque vous installez un collier sur l'axe du
moyeu, placez la rondelle sur le collier de
l'extérieur de sorte que la saillie s'insère
dans le rainure du collier.
•
Lorsque vous ajoutez une pièce telle
qu'un support de garde-boue sur l'axe
du moyeu, placez-la sur le côté extérieure
de la rondelle.
Support
Rondelle-frein
Béquille de garde-boue
Armature de
porte-bagages
