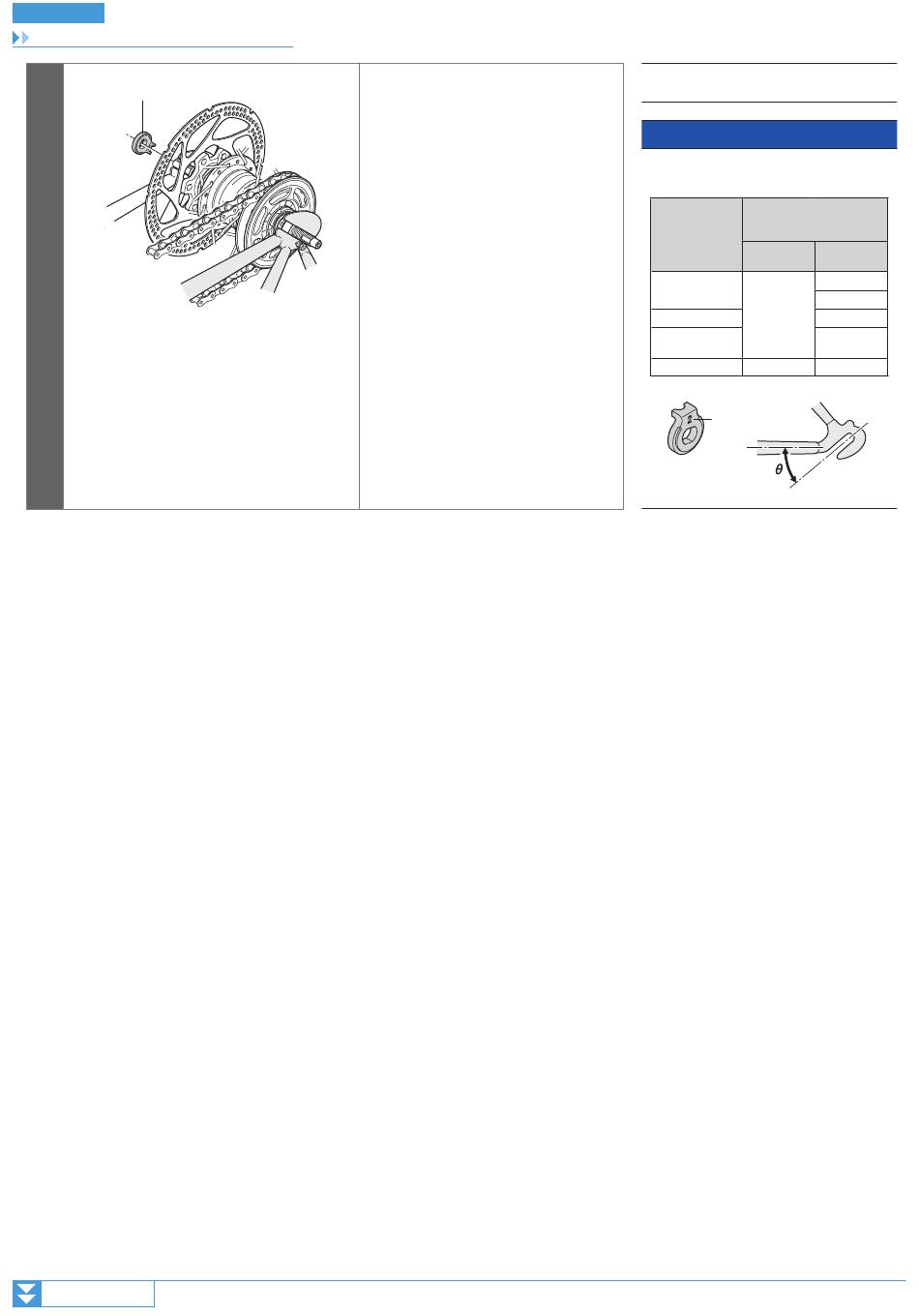

Installation du moyeu de type à poignée tournante
(A)
(z)
3
Suite page suivante
Placez la rondelle (A) sur le côté gauche
de l'axe du moyeu depuis l'extérieur.
À ce stade, tournez l'axe du moyeu et
installez la rondelle de sorte que la
protubérance de la rondelle s'insère dans
la rainure de l'extrémité de la fourche.
(z)
La protubérance doit se trouver
sur l'extrémité de la fourche.
Installez la rondelle de sorte que
la protubérance s'insère
fermement dans la rainure de
l'extrémité de la fourche à l'avant
et à l'arrière de l'axe du moyeu.
17
(A)
Rondelle-frein
REMARQUE
Utilisez une rondelle qui corresponde à la
forme de l'extrémité de la fourche.
Rondelle
(pour une utilisation du côté
Extrémité de la
gauche)
fourche
Marque/
Couleur
Standard
2 / Jaune
Inversées
Inversées (carter de
chaîne complet)
Verticales
8L / Vert
Marque
Taille
Ө ≤ 20 °
Ө ≤ 38 °
Ө = 0 °
Ө = 0 °
Ө = 60 ° - 90 °
