HEMO-MIXER V2

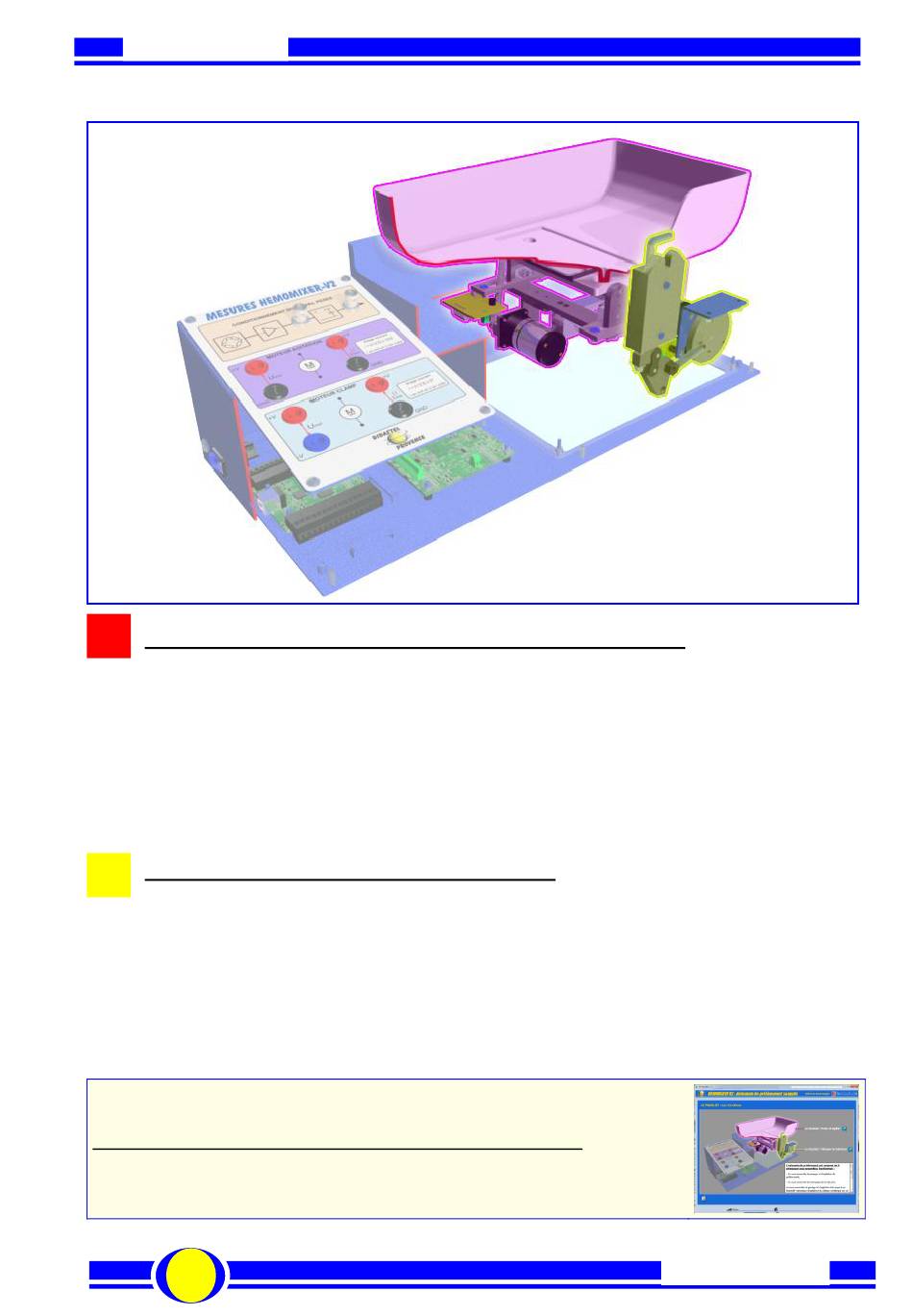

3.4 Les fonctions de l'HEMO-MIXER

DISPOSITIF DE PESAGE ET D'AGITATION DU PRELEVEMENT :

La fonction "PESER et AGITER le PRELEVEMENT" est constituée de deux parties
distinctes :
o Un dispositif mécanique de type "quatre barres" transformant le mouvement
de rotation d'un motoréducteur en un mouvement oscillant lequel mouvement
est transmis au plateau d'agitation. L'agitation permet de mélanger
l'anticoagulant déjà présent dans la poche au sang prélevé ;
o Un capteur de pesage à jauges de déformations embarquant ce dispositif
mécanique et son plateau d'agitation. Ce capteur permet de mesurer le
volume prélevé.
DISPOSITIF DE CLAMPAGE DE LA TUBULURE :

La fonction "CLAMPER LA TUBULURE" est constituée de deux éléments distincts:
o Un dispositif mécanique proche du type "bielle - manivelle" (la bielle étant un
ressort) transformant le mouvement de rotation d'un motoréducteur en un
mouvement linéaire, lequel mouvement est transmis à la tige de clampage ;
o Un dispositif de détection constitué de deux couples émetteur-récepteurs
infrarouges et permettant de connaitre les trois positions possibles du
clamper (haut, milieu et bas).

Le clampeur permet de pincer la tubulure pour stopper l'écoulement du sang.

Cd-rom EMP Automate HEMO-MIXER V2
Retrouvez les sous-ensembles fonctionnels sous la rubrique
« LE PRODUIT »
 Les fonctions
