HEMO-MIXER V2
2.1 L'HEMO-MIXER de la société HEMOPHARM

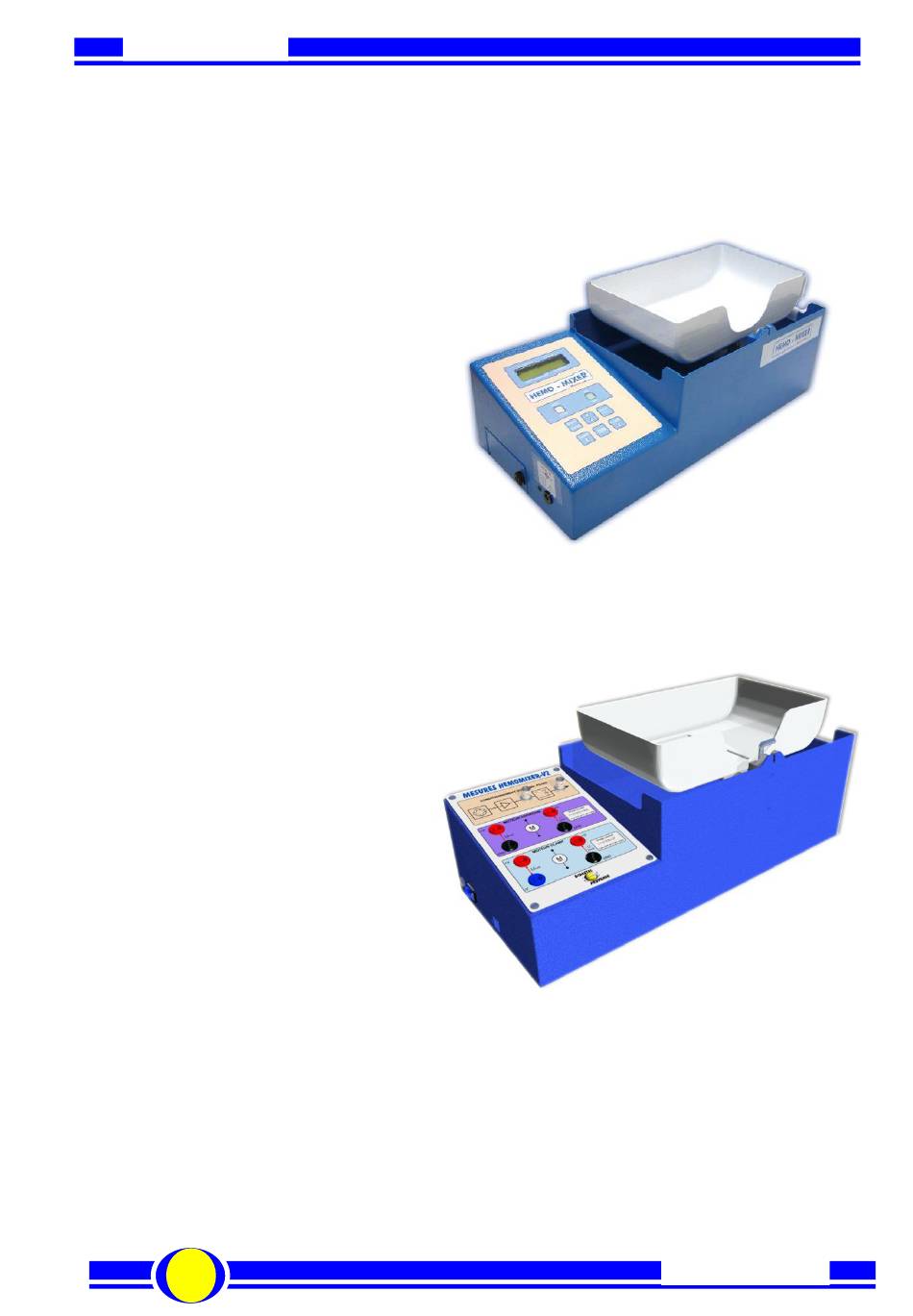

Le système pédagogique est issu de l'automate de prélèvement sanguin « HEMO-MIXER »
conçu et réalisé par la société « HEMOPHARM » dont une partie des activités a été reprise par
la société « MACOPHARMA ».
Dans sa version réelle, cette automate comporte un pupitre à afficheur et clavier tactile, ainsi
qu'une alimentation sur batterie ou sur
secteur.
Pour réaliser un prélèvement de sang,
cet
automate
fait
fonctions principales :
-
Un dispositif de pesage et
d'agitation du prélèvement avec
capteur à jauges de contraintes
embarqué (pesage dynamique) ;
-
Un dispositif de clampage de
la tubulure avec système anti-
coincement
positions.
Les deux dispositifs sont pilotés par une carte à microcontrôleur (fonctionnement séquentiel).
2.2 L'HEMO-MIXER V2 (version pédagogique)
L'automate pédagogique reprend en
tous points la partie mécatronique des
deux fonctions principales (composants
identiques à la version réelle).
Les deux dispositifs ne sont plus pilotés
par une carte à microcontrôleur mais par
une interface de pilotage et acquisition
fonctionnant
sur
PC
l'automate par câble USB).
Cette architecture permet également
d'acquérir l'ensemble des grandeurs
physiques lors d'un cycle complet grâce
à une carte d'acquisition National
Instruments*
implantée
l'automate.
Enfin, un pupitre de mesure muni de douilles de test et de connecteurs de type BNC permet des
mesures à l'aide d'équipements de laboratoires.
Tout comme le produit réel d'Hemopharm, l'automate de prélèvement pédagogique
DIDASTEL PROVENCE permet de réaliser un cycle complet de prélèvement avec les
mêmes performances.
* L'automate HEMO-MIXER V2 peut-être piloté (graphe d'état) par des logiciels de développement
d'applications (LabView, MatLab, etc.) via la carte NI-USB-600x.
