Le ventilateur se compose d'une conduite d'air télescopique dont la longueur est réglable (section intérieure et section extérieure), d'une unité de ventilation
et d'une hotte de ventilation extérieure. À l'intérieur de la conduite se trouvent deux filtres et un régénérateur en céramique.
Les filtres à air sont conçus pour purifier l'air soufflé et prévenir l'infiltration d'objet dans le régénérateur et le ventilateur.
L'énergie thermique contenue dans l'air extrait est utilisée pour réchauffer l'air entrant, cela est rendu possible par le régénérateur en céramique. Le cordon
se trouvant à l'intérieur du régénérateur sert à éloigner le régénérateur du ventilateur. Le régénérateur est couvert d'un matériel isolant spécialement conçu
pour offrir une protection thermique. L'unité de ventilation doit être installée sur le mur intérieur.
L'unité de ventilation est équipée de clapets automatiques permettant le blocage de la conduite d'air lorsque le ventilateur est arrêté, ce qui prévient le
refoulement d'air.
La hotte de ventilation doit être installée sur le mur extérieur. Elle sert à diriger l'air soufflé et à prévenir l'infiltration d'eau et d'autres objets dans le
ventilateur.
Unité de ventilation
Génère un écoulement d'air grâce au ventilateur.
L'unité de ventilation est recouverte d'une
grille de ventilation sur le mur intérieur afin de
prévenir l'infiltration d'objets dans le ventilateur.
L'unité de ventilation est équipée de clapets pour
éviter le refoulement d'air automatique. Le clapet
s'ouvre lors du fonctionnement du ventilateur et
se ferme lorsque l'unité est arrêtée.
Le ventilateur fonctionne (le clapet est fermé)

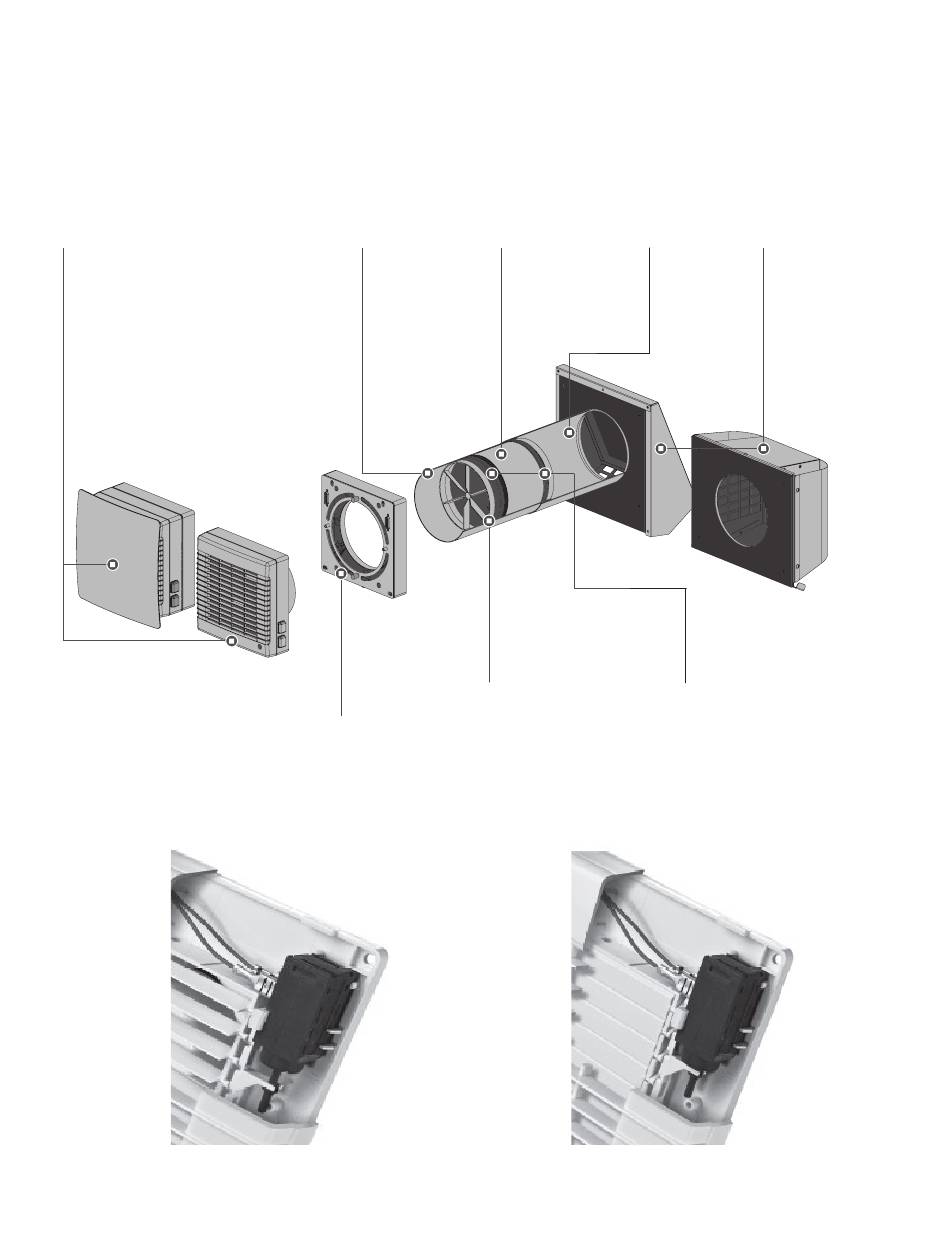

CONCEPTION ET LOGIQUE DE FONCTIONNEMENT

Conduite d'air intérieure
Partie intérieure
de la conduite d'air
téléscopique
Régénérateur en
céramique
Plaque de montage
Une plaque de montage
pour l'installation du l'unité
de ventilation sur le mur
et connexion au réseau
électrique

FONCTIONNEMENT DES CLAPETS AUTOMATIQUES

Le régénérateur en Conduite d'air
céramique utilise énergie extérieure
thermique contenue dans Partie extérieure
l'air extrait pour réchauffer de la conduite
l'air entrant. d'air téléscopique
Redresseur d'écoulement d'air
Élimine les turbulences de l'air
dans les ventilateurs.
Le ventilateur est arrêté (le clapet est ouvert)
Installation d'une SV130 SV150 - Français
Hotte de ventilation
extérieure
Prévient l'infiltration
directe d'eau ou d'objets
dans le ventilateur.
Filtre
Nettoie l'écoulement d'air
d'alimentation et prévient
l'infiltration de poussière et
d'objets dans le ventilateur.
Les filtres préviennent aussi
l'encrassement du régénérateur.
