Installation
Instructions
Questions? Call GE Answer Center at 800.626.2000
Website at: www.geappliances.com
In the Commonwealth of Massachusetts:
• This product must be installed by a licensed
plumber or gas fitter.
• When using ball-type gas shut-off valves,
they shall be the T-handle type.
CAUTION: Before you begin—read these
instructions completely and carefully.
• IMPORTANT—Save these instructions for
local inspector's use.
• IMPORTANT—OBSERVE ALL GOVERNING
CODES AND ORDINANCES.
• Note to Installer—Be sure to leave these
instructions with the Consumer.

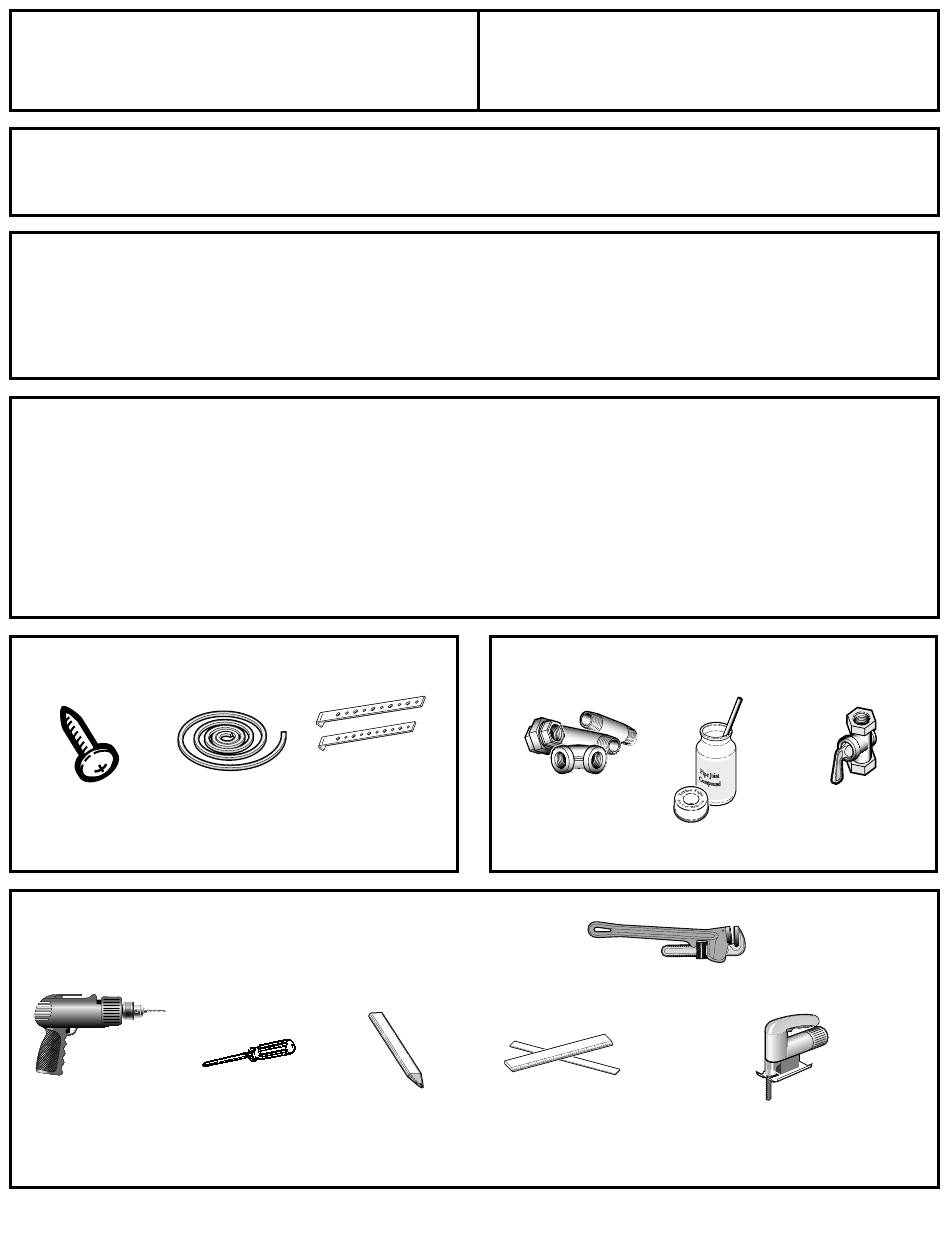

PARTS INCLUDED
Foam
Tape
2 screws
TOOLS YOU WILL NEED
1/8" Drill Bit &
Electric or
Hand Drill
4053P464-1
229C
31-10505-1
(05-03 JR)
2 Hold
Down
Brackets
Phillips
Pencil
Head
Screwdriver
36" Sealed Gas Cooktop
JGP636, JGP960
• A flexible gas connector, when used,
must not exceed 3 feet.
• Note to Consumer—Keep these instructions
for future reference.
• Note—This appliance must be properly
grounded.
• IMPORTANT: Leak testing of the appliance
shall be conducted according to the
manufacturer's instructions.
MATERIALS YOU MAY NEED
Pipe Fittings
Joint Sealant
Pipe Wrench
Ruler or
Straightedge
1
or visit our
Shut Off
Valves
Saber Saw
