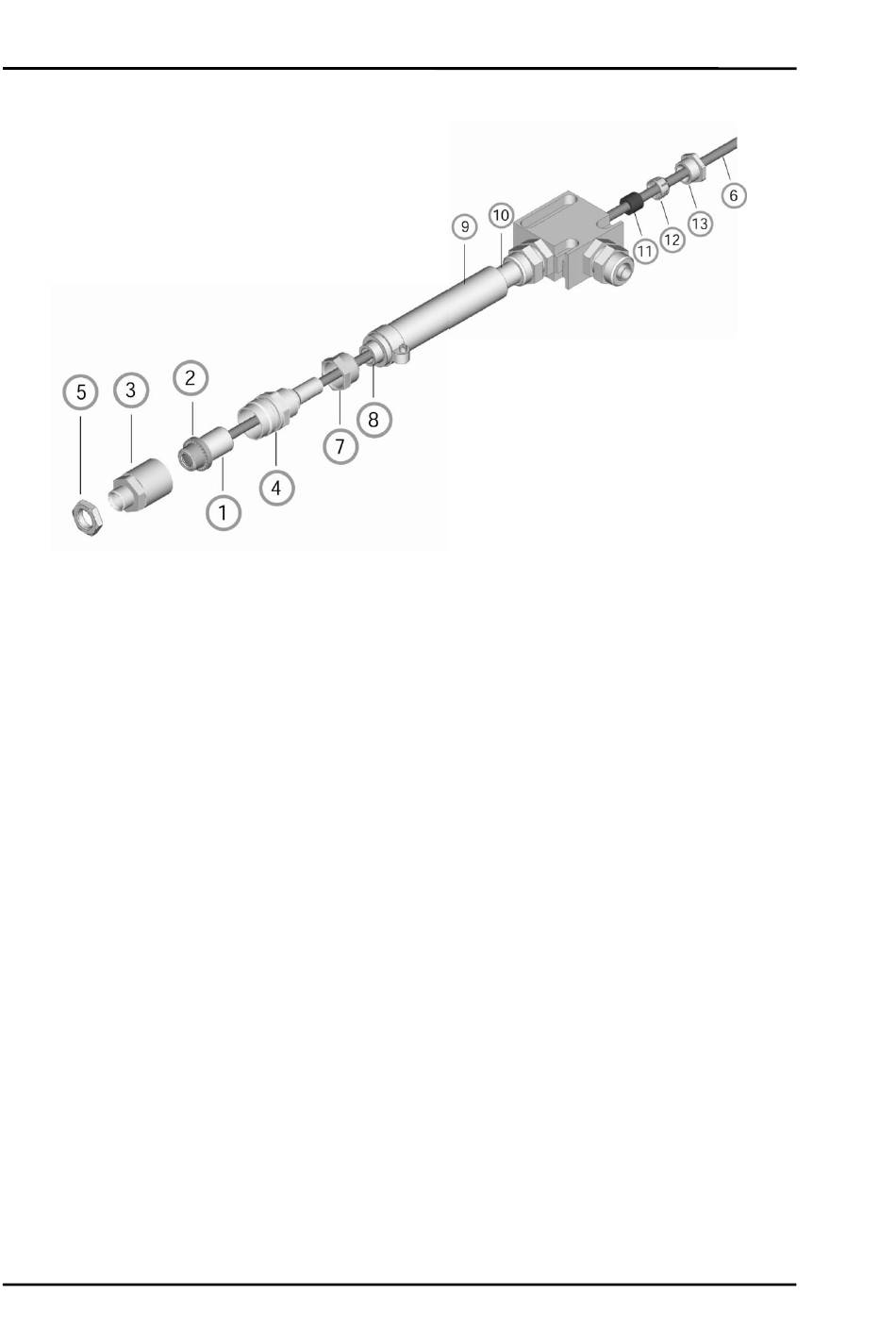

Figure 62: Système de refroidissement à air : Prise de purge et adaptateur en T
Le système de refroidissement à air est composé de :
①
tête de mesure
②
raccord interne en plastique (prise de purge d'air)
③
partie avant de la prise de purge d'air
④
partie arrière de la prise de purge d'air
⑤
écrou de fixation
⑥
câble préinstallé entre la sonde et le boîtier, qui va jusque l'adaptateur en T
⑦
écrou de connexion au tuyau
⑧
tuyau interne
⑨
tuyau externe
⑩
adaptateur en T
⑪
rondelle en caoutchouc
⑫
raccord à compression en plastique
⑬
écrou
