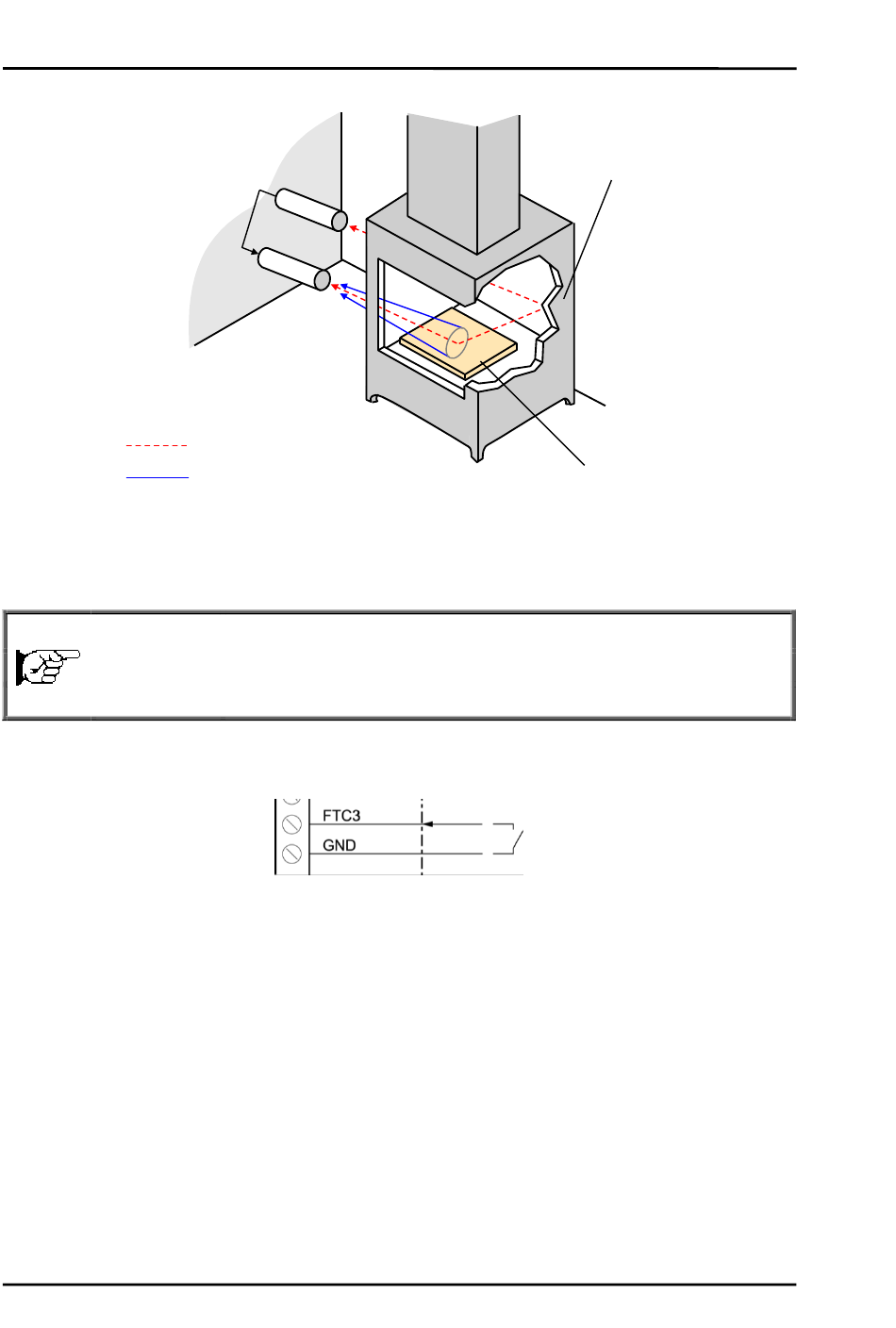

Figure 28: Principe de la compensation en température ambiante
7.4 Déclencheur/Maintien
Fonction :
Signal :
Bornes :
L'entrée FTC3 peut être utilisée comme déclencheur externe, le mode déclenchement du logiciel étant
fixé à « déclenchement » ou « maintien ».
Déclencheur : Un signal logique bas au niveau de l'entrée FTC3 réinitialisera la fonction de
maintien.Tant que l'entrée reste à un bas niveau logique, le logiciel transférera les températures réelles
de l'objet vers la sortie.A ce moment, la fonction maintien est inactive.Au prochain haut niveau logique,
la fonction maintien sera réactivée.
44
Sonde 2 qui
mesure la temp.
ambiante
0 – 5 V
CC
Sonde 1 qui
visel'objet
Rayonnement thermique de
l'environnement
Rayonnement thermique de la cible
Déclencheur/Maintien
numérique bas/haut
FTC3, GND
Figure 29: Câblage de FTC3 en sortie externe
Rev. G2 Jul 2017
Paroi du four
Cible
MI3
