5.4.5 EMC – Boîtier de communication (DIN)
Afin de garantir que l'appareil résiste aux champs magnétiques selon la déclaration CE,
tous les conduits doivent être munis de noyaux de ferrite fournis avec l'appareil (un
noyau de ferrite par câble). Vous devez vous assurer que tous les blindages de câbles sont
reliés aux pins terminaux correspondants <blindage> !
Gaine de câble connecté au
raccord terminal <Shield>
MI3
Gaine adhésive
pour entourer le câble

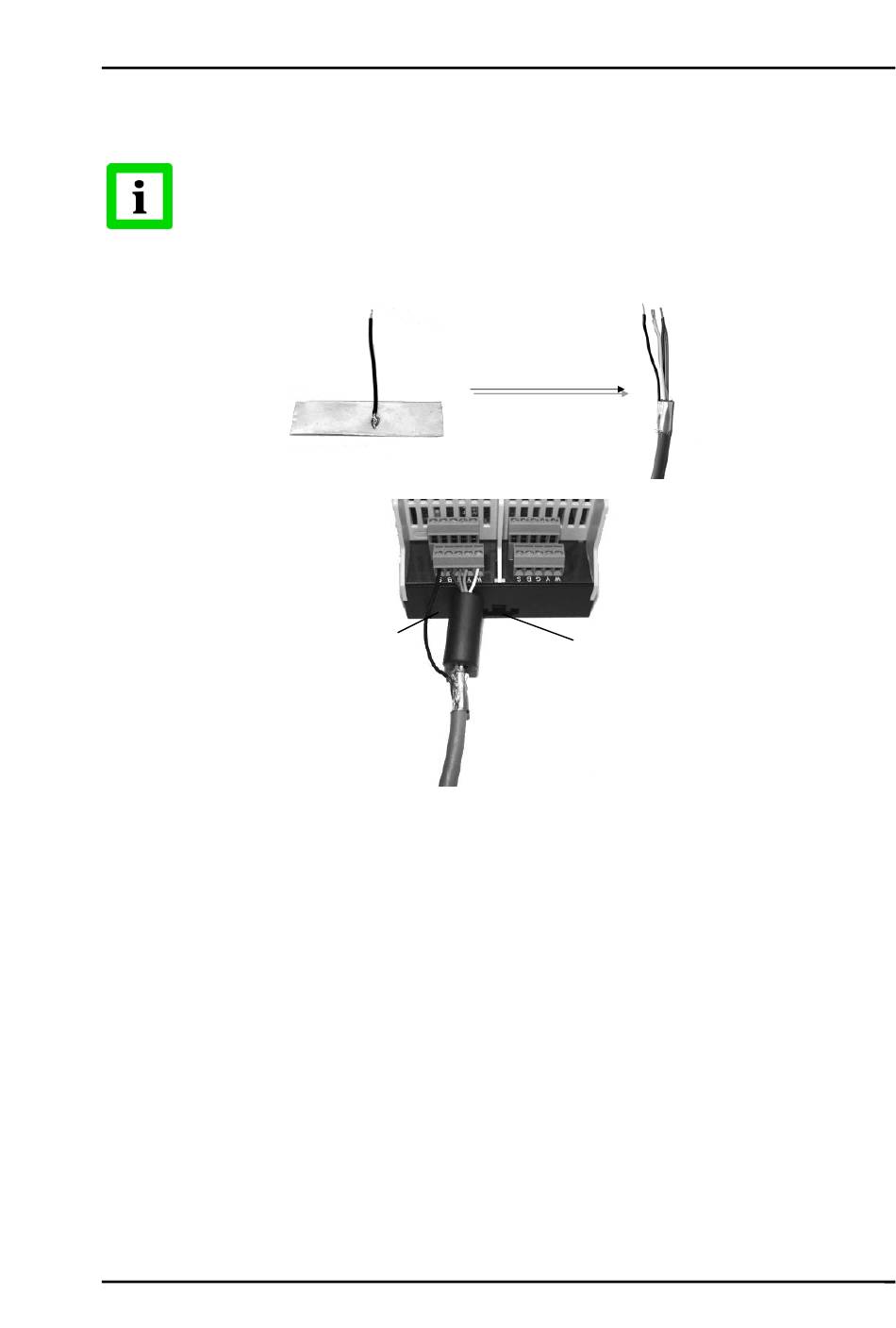

Figure 20: Montage du fil gainé et du noyau de ferrite
Rev. G2 Jul 2017
Installation
Noyau de ferrite placé sur tous les
fils sauf le fils gainé
33
