4.2.3 Détecteur de proximité
Un détecteur de proximité inductif détectant les pièces
mécaniques déjà présentes, p. ex. un engrenage, est
souvent utilisé pour remplacer les codeurs standard. Le
nombre minimum requis d'impulsions par tour (ppr) est de
2 sur l'arbre moteur tout en tenant compte du rapport de
démultiplication.
4 4
FC302
MCB151
24V
A
GND

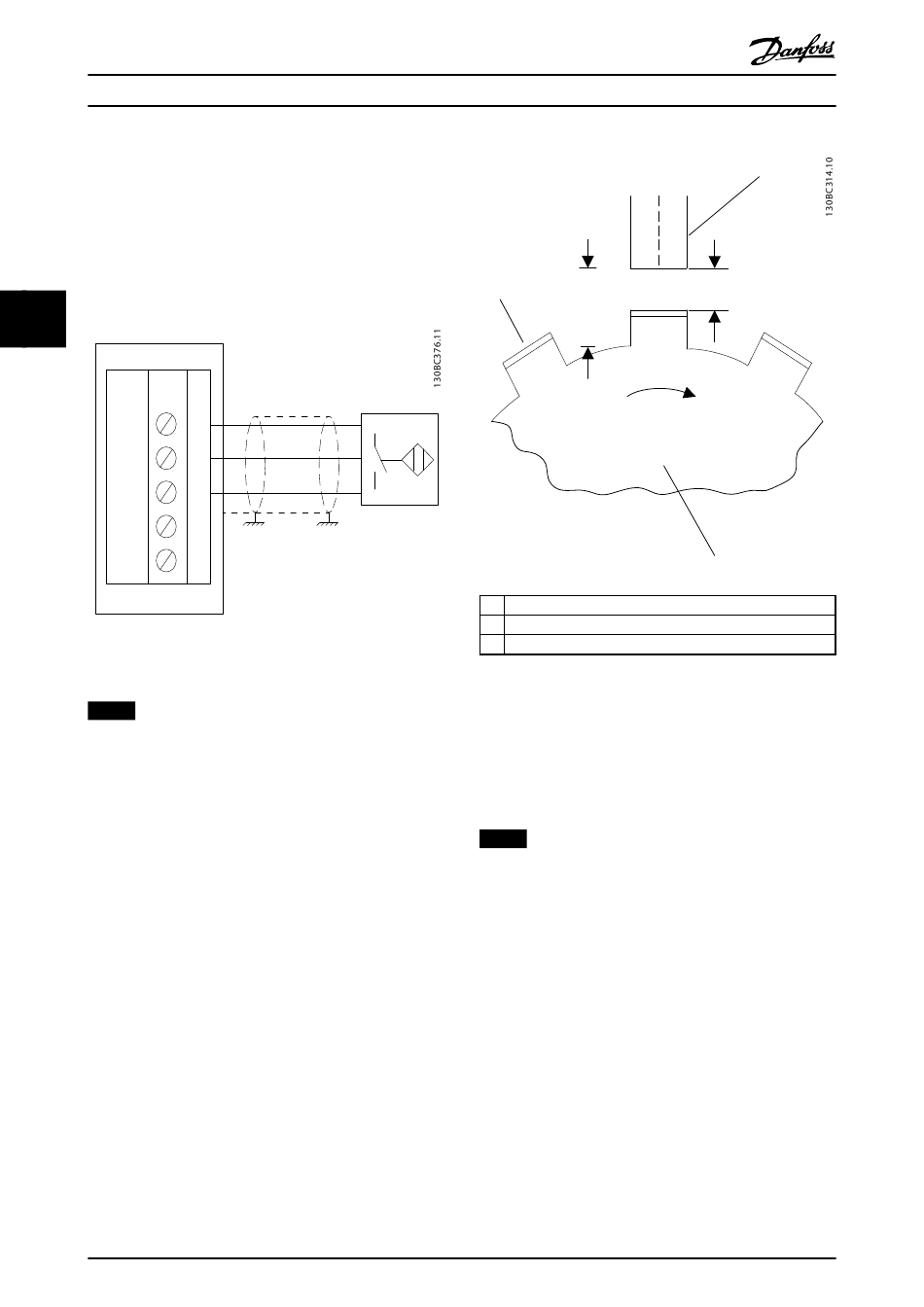

Illustration 4.9 Y/31 Connexion du MCB 151 au détecteur de
proximité (uniquement HTL)
AVIS!
Le câble du détecteur de proximité doit être blindé et
terminé sur le châssis aux deux extrémités (du côté du
détecteur de proximité et du côté de l'option).
34
Manuel d'utilisation
10
4
11
Danfoss A/S © Rév. 2014-04-04 Tous droits réservés.
1
>2x S
n
1 Plaque de mesure
2 Détecteur de proximité
3 Disque (matériau non conducteur)
Illustration 4.10 Engrenage pour détecteur de proximité
La distance de fonctionnement S, définie comme la moitié
de la distance de fonctionnement nominale Sn, correspond
approximativement aux conditions optimales en matière
de résolution et de fréquence de commutation.
AVIS!
Lorsqu'un détecteur de proximité PNP est utilisé comme
retour codeur, régler le par. 42-14 Feedback Type sur [1]
Without direction info.
2
S /2
n
3
