Connexion des entrées analogiques
multi-canaux
Pour lire des DVD Audio et des SACD, votre lecteur DVD
peut disposer de sorties analogiques 5.1, 6.1 ou 7.1
canaux (selon si votre lecteur prend ou non en charge les
1
canaux surround arrière).
est configuré pour diffuser de l'audio analogique multi-
canaux.
1
Connectez les sorties avant, surround, centrale et
subwoofer de votre lecteur DVD au connecteur
d'entrée MULTI CH correspondant sur ce récepteur.
• Utilisez des câbles à prise RCA/phono standard pour
les connexions.
2
Si votre lecteur DVD dispose également de sorties
pour les canaux surround arrière, connectez-les aux
connecteurs d'entrée MULTI CH correspondants sur ce
récepteur.
• Utilisez des câbles à prise RCA/phono standard pour
les connexions.
• Si vous n'avez qu'une seule sortie surround arrière,
connectez-la au connecteur SURROUND BACK L
(Single) de ce récepteur.
Sélection des entrées analogiques
multi-canaux
Lorsque vous avez connecté un décodeur ou un lecteur
DVD comme indiqué ci-dessus, vous devez sélectionner
les entrées multi-canaux analogiques pour la lecture du
2
son surround.
RECEIVER
INPUT
SELECT
CD
TV
DVD
SAT
1
Assurez-vous d'avoir réglé la source de lecture sur
le réglage de sortie adéquat.
Par exemple, vous devrez peut-être régler votre lecteur
DVD pour émettre de l'audio analogique multi-canaux.
2
Utilisez la touche INPUT SELECT pour sélectionner
MULTI CH IN.
Vous pouvez également utiliser la molette INPUT
SELECTOR du panneau avant.
Remarque
1 Pour écouter un son analogique multi-canaux, vous devez sélectionner MULTI CH INPUT (consultez la section Sélection des entrées analogiques multi-
canaux ci-dessus pour plus d'informations).
2 • Lorsque la lecture de sources multi-canaux est sélectionnée, vous pouvez utiliser l'écoute tardive, la correction des timbres, l'amélioration des
dialogues ou les touches SIGNAL SELECT et ANALOG ATT, de même que n'importe quel mode d'écoute (y compris STEREO et le traitement des canaux
surround arrière).
• Lorsque la lecture depuis les entrées multi-canaux est sélectionnée, seuls le volume et le niveau de canal peuvent être réglés.
• Vous ne pouvez pas écouter votre système d'enceintes B (Seconde Zone) pendant la lecture depuis les entrées multi-canaux.
3 • Les systèmes d'exploitation Windows
théoriquement compatibles avec cette interface, mais selon la configuration de l'ordinateur, des incompatibilités peuvent apparaître.
• Veillez à utiliser un câble USB avec connecteur de type A (pour l'ordinateur) et de type B, 4 broches (pour le récepteur).
• La spécification USB doit être compatible avec la version 1.1, et la spécification USB pour la classe audio doit être compatible avec la version 1.0.
• Les avertisseurs de l'ordinateur seront également retransmis par les enceintes à moins que vous ne les désactiviez sur le panneau de configuration de
l'ordinateur.
• Vous ne pourrez pas écouter le son retransmis par la connexion USB par les sorties numériques de ce récepteur.
• Notez que si vous utilisez des concentrateurs ou des extensions pour les connexions, des problèmes peuvent apparaître.
Assurez-vous que le lecteur
SYSTEM OFF
SOURCE
VIDEO 2
VIDEO 1
TV CONT
®
®
XP, Windows
2000, Windows
• Selon le lecteur de DVD que vous utilisez, le niveau
de sortie analogique du canal du subwoofer peut être
trop bas. Dans ce cas, mettez le récepteur en veille,
appuyez sur STANDBY/ON tout en maintenant
VIDEO SELECT enfoncée sur le panneau avant. Ceci
permet de commuter entre SW IN +10dB
(augmentation de 10 décibels) et SW IN 0dB (valeur
par défaut) dans le canal du subwoofer.

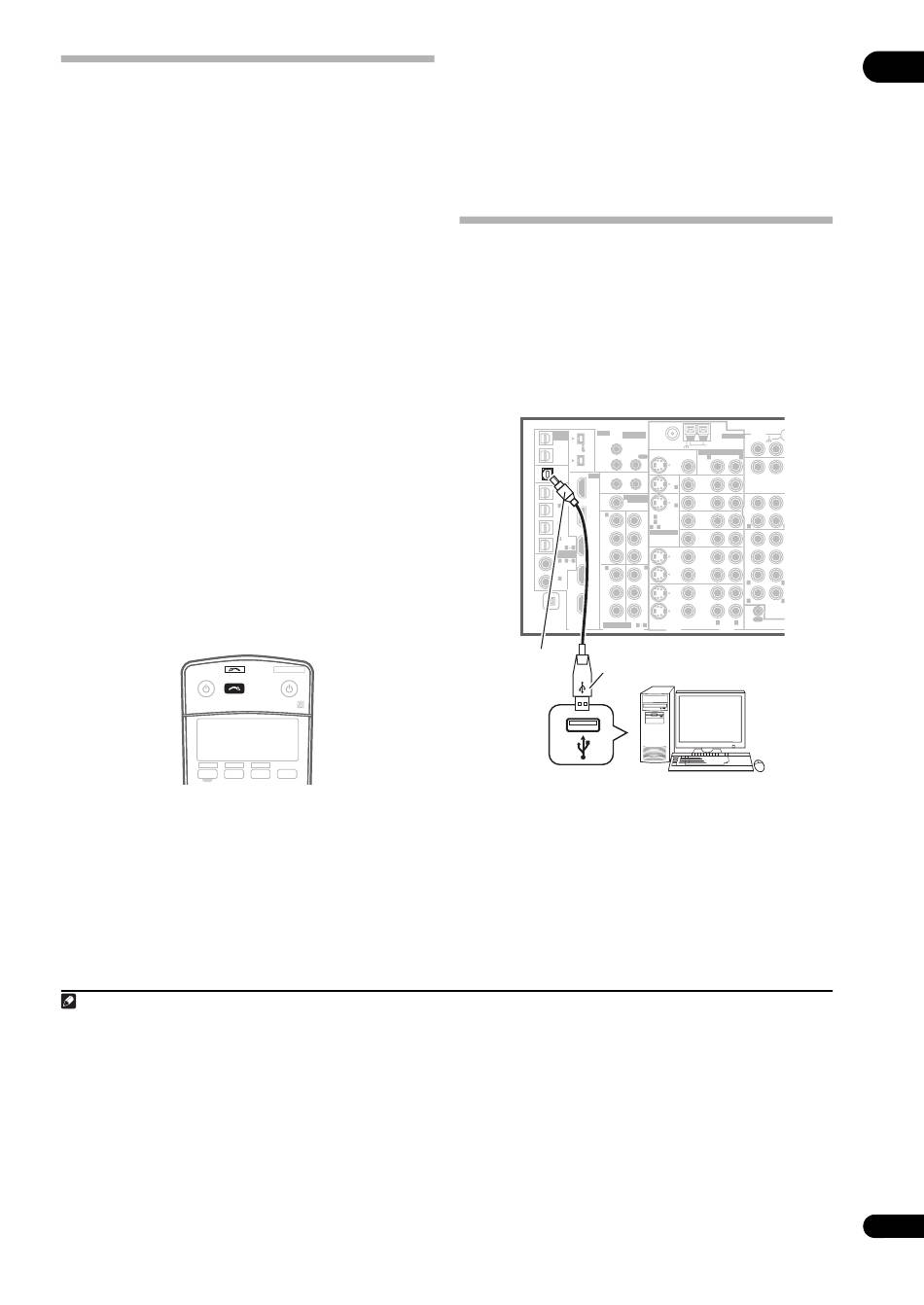

Utilisation de l'interface USB
VSX-84TXSi seulement
Il est possible d'écouter deux canaux audio de votre
ordinateur en reliant celui-ci à l'interface USB à l'arrière
du récepteur. Selon le modèle d'ordinateur et le logiciel
installé, vous pourrez retransmettre des sources audio
stéréo par le système acoustique raccordé à ce
3
récepteur.
MULTI-ROOM
IR
& SOURCE
/ REC SEL
OUT1
S400
ROOM3
(ZONE3)
IN1
(AUDIO)
OUT2
IN2
S400
USB
AUDIO
HDMI
IN
IN1
IN
1
(DC OUT 12V TOTAL 50 mA MAX)
(SAT)
ROOM2
IN
2
IN2
(ZONE2)
(DVR/
VCR 1)
IN
1
Y
IN
3
(DVR/
VCR 2)
4
IN3
P
IN
B
(CD-R)
1
4
ASSIGNA-
BLE
P
R
IN
1
1
2
(DVD/
IN4
LD)
IN
2
Y
2
IN
(CD)
P
B
OUT
IN
P
R
XM
ASSIGNABLE
DIGITAL
COMPONENT VIDEO
Connecteur
Connecteur
USB de type B
USB de type A
®
®
Édition Millennium et Windows
MULTI-ROOM
AUDIO
ANTENNA
& SOURCE
PHONO
MAIN ROOM(ZONE1)
FM UNBAL 75 ½
AM LOOP
IN
MULTI-ROOM & SOURCE
MONITOR
OUT
ROOM2(ZONE2)
OUT
R
ROOM2(ZONE2)
L
CD
OUT
IN
12 V TRIGGER
DVD/
1
2
LD
1
IN
IN
OUT
MULTI-ROOM
& SOURCE
TV
MONITOR
IN
2
IN
OUT
CD-R/
TAPE
OUT
IN
1
(DVD/LD)
SAT
Y
IN
2
(TV)
IN
IN
R
1
2
ASSIGNABLE
FR
FL
VIDEO /
P
B
GAME1
IN
CENTER
SUB W.
P
OUT
R
SUR-
DVR/
ROUND
VCR 1
IN
3
Y
IN
R
L
P
OUT
B
DVR/
R
L
SURROUND
VCR 2
BACK
P
IN
R
MULTI CH
IN
OUT
S - VIDEO
VIDEO
R
L
1
3
CONTROL
VIDEO
AUDIO
VSX-84TXSi
Ordinateur
98 Seconde Édition ont été testés et sont
08
L
53
Fr
