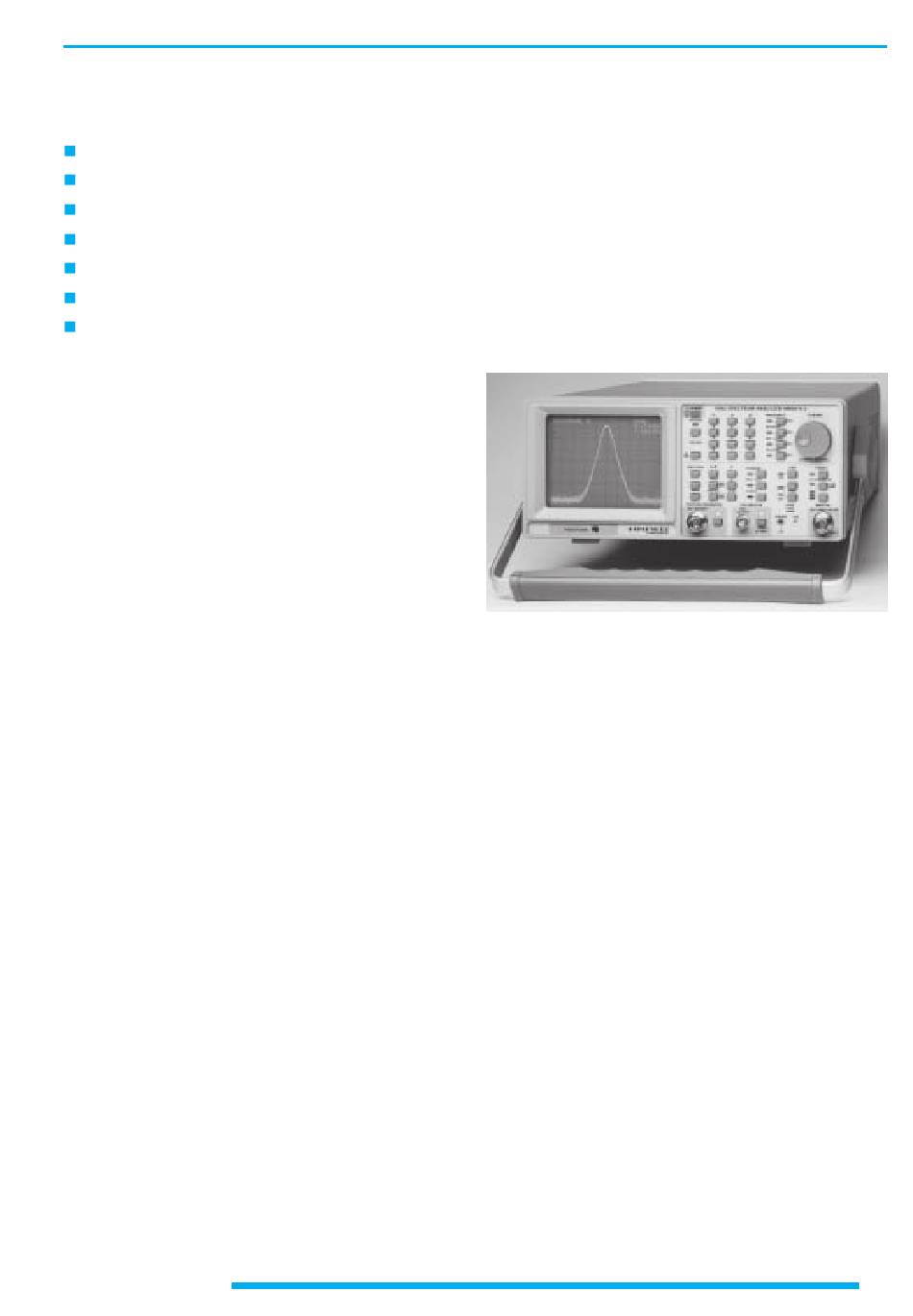

Analyseurs de spectre HM5012-
Gamme de fréquence continue de 150kHz à 1050MHz
Gamme d'amplitude de -100dBm à +10dBm ; affichage à l'écran 80dBm
Synthétisation numérique directe à synchronisation de phase (DDS)
Clavier pour des réglages précis et reproductibles de la fréquence
Oscillateur de référence à haute stabilité compensé en température
Bandes passantes de résolution : 9kHz, 120kHz, 1MHz
Possibilité de commande à distance par interface RS-232
La technique
La gamme de fréquences utiles des nouveaux analy-
seurs de spectre HM5012-2 et HM5014-2 s'étend de
150kHz à 1,05GHz. Les bandes passantes de résolu-
tion disponibles sont 9kHz, 120kHz et 1MHz.
L'innovation réside dans un générateur de fréquence à
synthèse numérique (DDS) qui offre une stabilité en
fréquence exceptionnelle grâce un oscillateur de
référence à quartz et qui permet ainsi un paramétrage
extrêmement précis et reproductible. À cela viennent
se rajouter une interface utilisateur à microprocesseur
pour la saisie précise des valeurs par clavier ou par
codeur et la représentation numérisée du signal.
Cette dernière utilise l'acquisition en temps réel et
dispose d'une résolution de 2000 points max. sur
toute la largeur de l'écran.
Tous les paramètres de mesure réglés sont affichés à
l'écran par le Readout. Parmi les autres caractéristi-
ques on peut mentionner les nombreuses possibilités
de mesure dans le domaine de la CEM ainsi que la
détection de niveau en mode Max.-Hold., moyennage
et Quasi-Peak.
L'interprétation précise des courbes de mesure s'effec-
tue à l'aide d'un marqueur qui s'affiche conjointement
avec la fréquence et la valeur correspondante du ni-
veau. La mémoire de référence, qui permet de mé-
moriser le spectre courant pour effectuer des mesures
comparatives, représente un atout supplémentaire. Le
contenu de la mémoire de référence (B) peut être
affiché séparément ou alors être utilisé pour l'affichage
différentiel (A-B).
Les modifications de la courbe de mesure actuelle (A)
sont ainsi faciles à identifier. La fonction Save/Recall
permet de mémoriser les configurations complexes et
répétitives de l'appareil et de les rappeler à volonté.
Ces nouveaux analyseurs de spectre sont des appa-
reils de mesure exceptionnellement économiques.
Ils conviennent pour de nombreuses opérations de
mesure en développement, banc d'essai, production et
SAV, et même dans les techniques de communication
où ils sont très bien adaptés aux analyses prélimi-
naires de CEM.
HM5014-2 avec générateur-suiveur
Le HM5014-2 intègre un générateur-suiveur pour les
mesures exigeantes. Sa gamme de fréquences s'étend
de 150kHz à 1,05GHz, ce qui lui permet d'effectuer des
Sous réserve de modifications
Caractéristiques techniques
et HM5014-
2
mesures de réponse en fréquence à double porte
sur des filtres, par exemple. L'analyseur de réeau
scalaire ainsi simulé offre une excellente dynamique
de mesure du gain et de l'atténuation. Le niveau de
sortie est réglable par pas de 10dB ou graduellement
entre –50dBm et +1dBm, avec une résolution de
0,2dBm.
L'interface
Les analyseurs de spectre sont équipés de série d'une
interface RS-232 pour la communication avec un PC.
L'interface optique HZ70 permet une transmission
des données antiparasitée et isolée galvaniquement
à l'aide d'un câble à fibres optiques.
Le logiciel AS100
Le nouveau logiciel HAMEG offre des fonctions éten-
dues et permet d'analyser les résultats des mesures
sous Windows
®
9x, ME, NT4.0, 2000 et XP sur l'écran
d'un ordinateur.
Ses principales fonctions sont les suivantes :
Affichage numérique des valeurs mesurées actuelles,
des valeurs moyennes et de crête avec le curseur
correspondant, mémorisation des spectres de référen-
ce pour des comparaisons, libre définition des lignes
de délimitation pour les masques de tolérance, affi-
chage des dépassements de seuil, mémorisation des
valeurs mesurées (dans MS-Access), impression
monochrome ou couleur des spectres, y compris les
commentaires, sur toutes les imprimantes reconnues
®
par Windows
, mesure de CEM automatique avec dé-
tection éprouvée de la valeur de quasi-crête, correction
du câble d'antenne et du gain.
