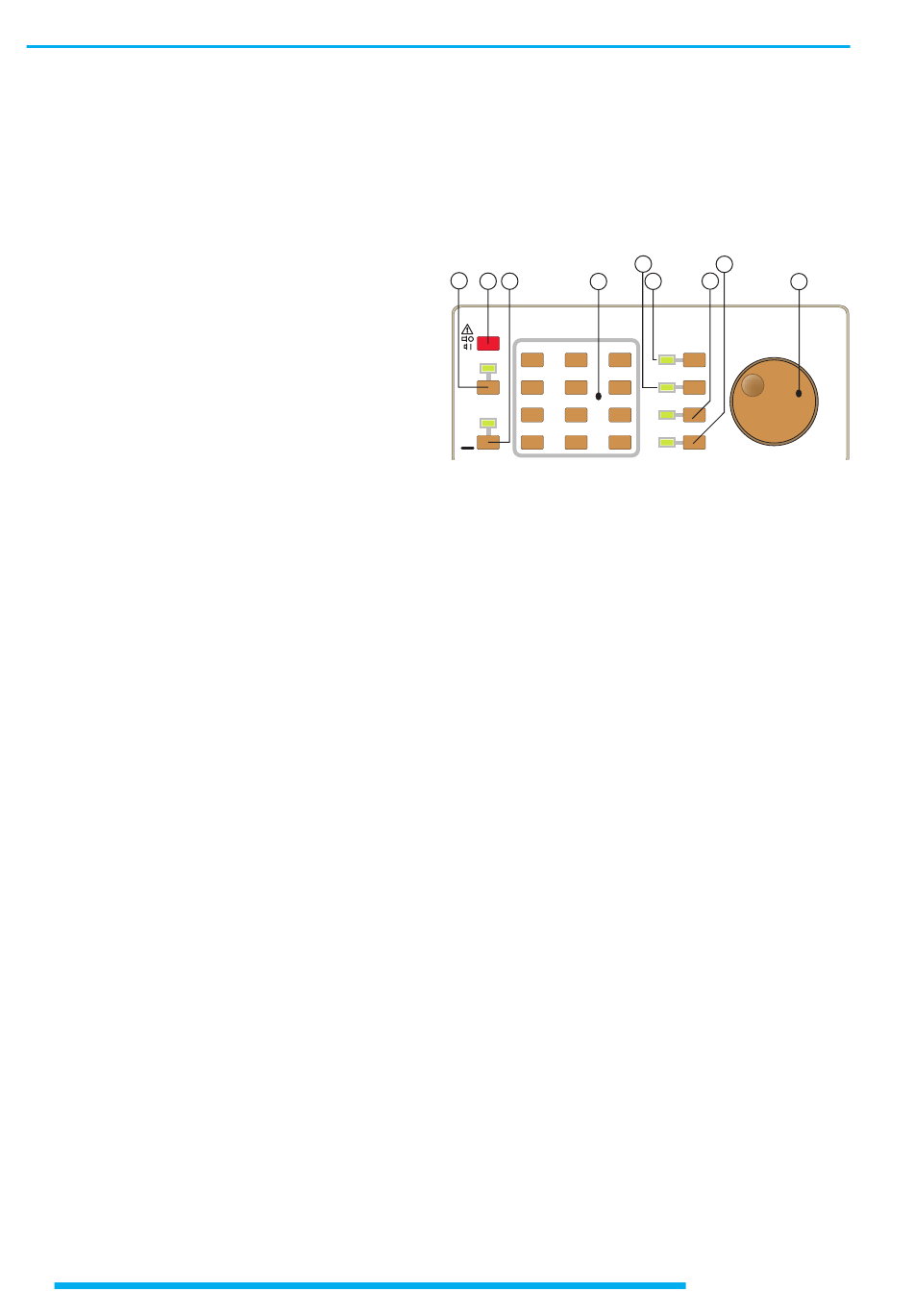

Eléments de commande et Readout
Eléments de commande et Readout
(1) POWER – Interrupteur secteur et symboles correspondants
pour les positions Marche (I) et Arrêt (0).
Après avoir amené (enfoncé) l'interrupteur secteur en
position Marche, l'écran affiche après quelques secondes
le logo HAMEG et ensuite la version du programme. La
luminosité de ces indications est réglée à l'avance et ne
peut être modifiée pour éviter qu'une luminosité
(intensité) trop faible soit interprétée par erreur comme
une défaillance de l'appareil.
Une fois le numéro de version du programme, si le
réglage de la luminosité (intensité) de la trace est suffisant,
les paramètres apparaissent en haut de l'écran et la ligne
de base (bande de bruit) en bas.
(2) INTENS – Touche avec LED associée
Une brève pression sur cette touche allume la LED
INTENS. Le bouton TUNING (9) permet ensuite de régler
la luminosité (intensité) de la trace. Une rotation à droite
augmente la luminosité, une rotation à gauche la réduit.
Une luminosité importante de la trace provoque une
augmentation du diamètre du rayon et la trace devient
moins nette. Ce phénomène se constate notamment au
niveau des bords de l'écran, mais peut être corrigé dans
une certaine mesure avec le réglage de l'astigmatisme
(FOCUS (3)).
Il est donc déconseillé de régler une intensité (luminosité)
plus forte que celle exigée par l'éclairage ambiant.
(3) FOCUS – TR - Touche à double fonction et LED associée
3.1 FOCUS
Une brève pression sur la touche active cette fonction et
allume la LED au-dessus de la touche. Le bouton TUNING
(9) permet alors de régler l'astigmatisme.
La netteté diminue lorsque la luminosité de la trace
augmente, car celle-ci entraîne également une
augmentation du diamètre du rayon. L'astigmatisme
dépend de l'endroit de l'écran où vient frapper le rayon,
lequel dépend de l'endroit où vient frapper le rayon.
Lorsque l'astigmatisme est réglé de manière optimale au
centre de l'écran, il diminue à mesure que l'on s'en
éloigne.
Une pression sur une autre touche de fonction (2, 5, 6, 7
ou 8) désactive cette fonction et éteint la LED.
3.2 TR
Une pression prolongée sur cette touche fait basculer
l'affichage du spectre et des paramètres à un rectangle
comportant une ligne médiane horizontale et verticale et
le message " TRACE-ROTATION " (Rotation de la trace).
Aucune LED n'est alors allumée dans la zone de
commande et le bouton TUNING (9) permet de faire
pivoter le rectangle autour de son centre.
Régler la position du rectangle de manière à amener la
ligne médiane horizontale parallèlement à la ligne
intérieure de la grille et compenser ainsi l'influence du
champ magnétique terrestre sur la déviation du faisceau.
Tout changement de position de l'appareil par rapport au
12
champ magnétique terrestre impose généralement de
retoucher ce réglage, et ce malgré le blindage en mumétal
du tube cathodique. Une faible distorsion en coussin
demeure inévitable, mais n'affecte pas la précision de la
mesure.
Lorsque la correction est terminée, désactiver cette
fonction par une brève pression sur la touche FOCUS –
TR ou sur une autre des touches associées à une LED de
la zone de commande du haut.
2
1
3
4
1 G H z S P EC TR U M A N A LY ZE R H M 5 01 4-
POWER
7
8
9
INT E NS
4
5
6
1
2
3
F O C U S
.
-
0
/C
TR
(4) Pavé numérique
Le pavé numérique comprend les touches numériques
de 0 à 9, une touche de point décimal et une touche de
signe ou de correction (" –/C ").
Les touches numériques permettent de saisir la
fréquence centrale (FREQUENCY), le niveau de référence
(REF.-LEVEL) et, sur le HM5014-2, le niveau de sortie du
TRACKING GENERATOR (générateur suiveur) (TG-LEVEL).
Ces paramètres peuvent cependant également être
réglés avec le bouton TUNING (9).
Le réglage de la fréquence du curseur (MARKER) est
seulement possible avec le bouton TUNING (9).
Lorsque la LED MARKER est allumée, toute pression sur
les touches numériques émet un signal sonore d'alerte.
Il faut activer la fonction correspondante avant de pouvoir
en saisir la valeur. Ainsi, la LED REF.LEVEL, par exemple,
doit être allumée pour pouvoir modifier le niveau de
référence. Saisir ensuite le niveau souhaité (le cas
échéant avec un signe négatif). La fonction courante (par
exemple " Ref-Lev:dBm ") sous laquelle apparaît la
valeur saisie au clavier s'affiche sous la fréquence
centrale (Center Frequency) qui se trouve en haut à
gauche dans le Readout lors de la saisie du signe (sauf
en mode FREQUENCY) ou du premier chiffre.
Lorsque la saisie est terminée, une nouvelle pression
sur la touche de fonction correspondante (par exemple
REF.-LEVEL) valide la nouvelle valeur, sous réserve
qu'elle corresponde aux spécifications et aux limites
de la plage. Dans le cas contraire le message " Range ? "
s'affiche.
Une éventuelle erreur de saisie peut être corrigée par
une brève pression sur la touche " -/C " suivie de la saisie
du chiffre correct.
Une pression prolongée sur la touche " -/C " efface
toute la saisie et fait disparaître l'indicateur de fonction
du Readout.
6
8
5
7
9
2
CENTER FREQ.
T U N I N G
MHz
M A R K E R
MHz
.
REF - LEVEL
dBm
TG - LEVEL
.
dBm
.
0 1 5 M H z - 10 5 0 M H z
Sous réserve de modifications
