DOLD MINITIMER IK 7826 Traduction De La Notice Originale

Technique d'installation / de temporisation

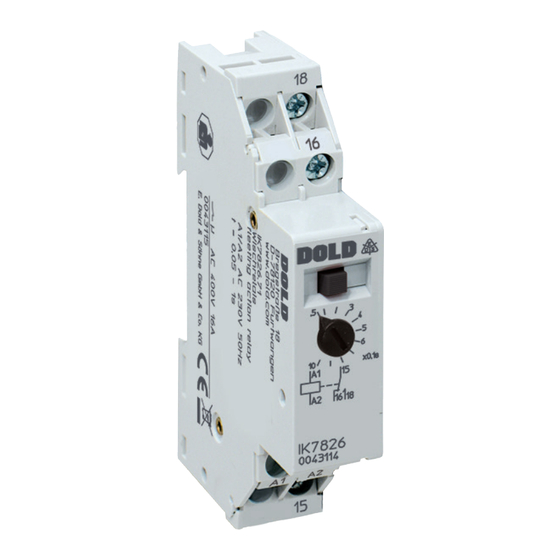

MINITIMER
Relais à contact fugitif
IK 7826
Diagramme de fonctionnement
U
U N
A1/A2
15-18
15-16
tw
Schéma
18
16
A1 A2
16
15
18
A1 A2
15
Toutes les caractéristiques données dans cette notice correspondent à l'édition en cours. Nous nous
réservons le droit de procéder à tout moment aux améliorations ou modifications techniques nécessaires.
t
M5947
Traduction
de la notice originale
• Conformes à IEC/EN 61812-1
• Durée de contact fugitif réglable de 0,05 à 1 s
• Contact fugitif à l'enclenchement
• Précision de répétition ≤ 0,5 % + 10 ms
• Bouton-poussoir pour commande manuelle du contact
et affichage de la position de couplage
• 1 contact INV pour 16 A
• Largeur utile 17,5 mm
Homologations et sigles
Utilisation
• Commandes temporisées
Affichage
Bouton-poussoir:
Remarque
Un changement de réglage de l'heure est acceptée directement.
Si le réglage de l'heure est modifié pendant l'intervalle de temps, le relais
de sortie peut réagir involontairement!
Borniers
Repérage des bornes
A1
A2
15, 16, 18
1
Enfoncé quand le relais est sous
tension
Description du signal
L / +
N / -
Contacts INV
23.09.21 fr / 444A
