Principe d'installation BUS/SCS
DESCRIPTION DE L'ARCHITECTURE SYSTÈME
Règles de bases à respecter pour l'installation du système appel infirmière BUS/SCS
Les produits du système appel malade sont liés à la sécurité des personnes. Par conséquent ils doivent être installés par
un électricien qualifié qui respecte strictement les conditions d'installation, en tenant compte des modes d'utilisation.
Il est recommandé d'installer une seule protection pour tout le système appel infirmière (alimentation BUS, voyant
et afficheur). Si toute l'installation est sur le même BUS (alim. voyant + alim. BUS), il est possible de mettre une protection
par service et de séparer les services par une extension réf. 0 766 10 (il réalise une coupure galvanique) et de ne pas relier
le câble des alimentations voyants.
Pour la continuité du fonctionnement lors d'une coupure secteur, il est nécessaire d'être connecté à un réseau secouru
(groupe électrogène et/ou onduleur). Sur une coupure secteur supérieure à 300 ms, tous les appels précédents la coupure
peuvent être perdus.
Les alimentations doivent être réparties à égale distance sur toute la longueur du BUS.
Le système d'appel infirmière est conforme à la VDE 0834-1/0834-2 (DIN 41050).

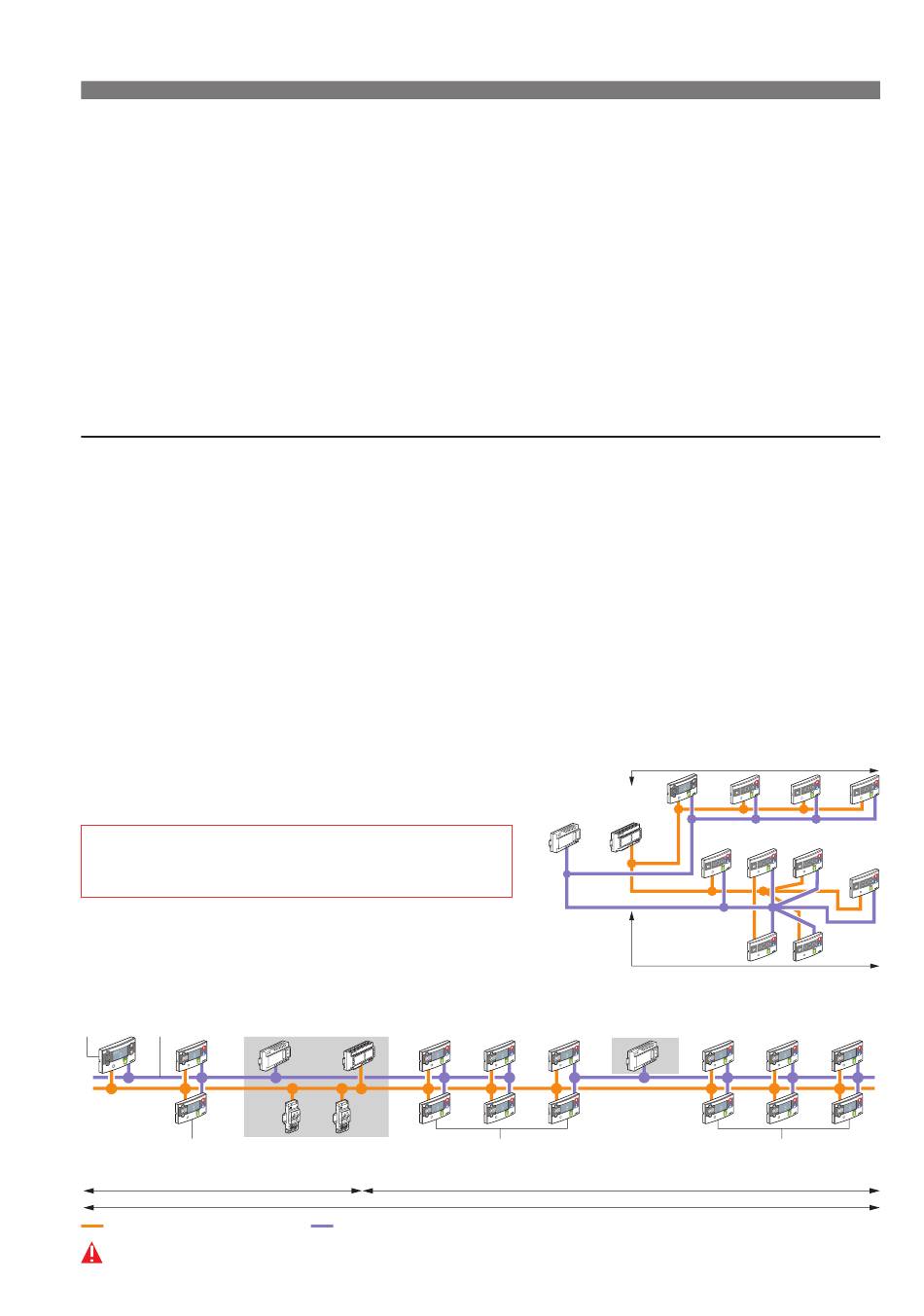

EXEMPLE D'INSTALLATION
Un service peut comporter au maximum 150 chambres.
Un service peut comporter 50 chambres en moyenne
par groupe d'alimentation.
Un bâtiment peut comporter 14 étages (ou 14 services).
IMPORTANT
Il faut obligatoirement installer un et un seul pupitre principal
(réf. 0 766 11) par service.
Installation d'un service (1 pupitre principal 0 766 11 maxi/service)
Pupitre
Alim voyant
Alim voyant
Réf. 0 766 11
Câble 2 x 0,9 SYT
Réf. 0 782 90
0 0 1
BUS/SCS
0 0 1
Câble
Réf. 0 492 33
Bloc de porte
Interface
Réf. 0 766 06/07
de traçabilité
Réf. 0 766 17
Max 250 m
Câble BUS/SCS réf. 0 492 33/73
Les câbles BUS/SCS et voyant doivent être positionnés dans le chemin de câble courant faible (cf. NF C 15-100)
SOMMAIRE
Tableau électrique
Alim BUS/SCS
Réf. 0 035 60 ou E46ADCN
0 0 1
0 0 1
OU T
OU T
Interface DECT
Réf. 0 766 19
Max 50 chambres
Câble alimentation voyant 2 x 0,9 SYT ou 2 x 1 mm
Installation en étoile (recommandée)
Voir chapitre : "Exemple de câblage par rapport
aux longueurs max. du BUS"
Alim BUS/SCS
Alim voyant
réf. 0 035 60
ou E46ADCN
réf. 0 782 90
Coffret électrique
Alim voyant
Réf. 0 782 90
0 0 1
0 0 1
0 0 1
0 0 1
Bloc de porte
Réf. 0 766 06/07
Max 250 m
2
6
Max 250 m
0 0 1
Max 250 m
0 0 1
0 0 1
0 0 1
0 0 1
Bloc de porte
Réf. 0 766 06/07
0 0 1
0 0 1
