1
2

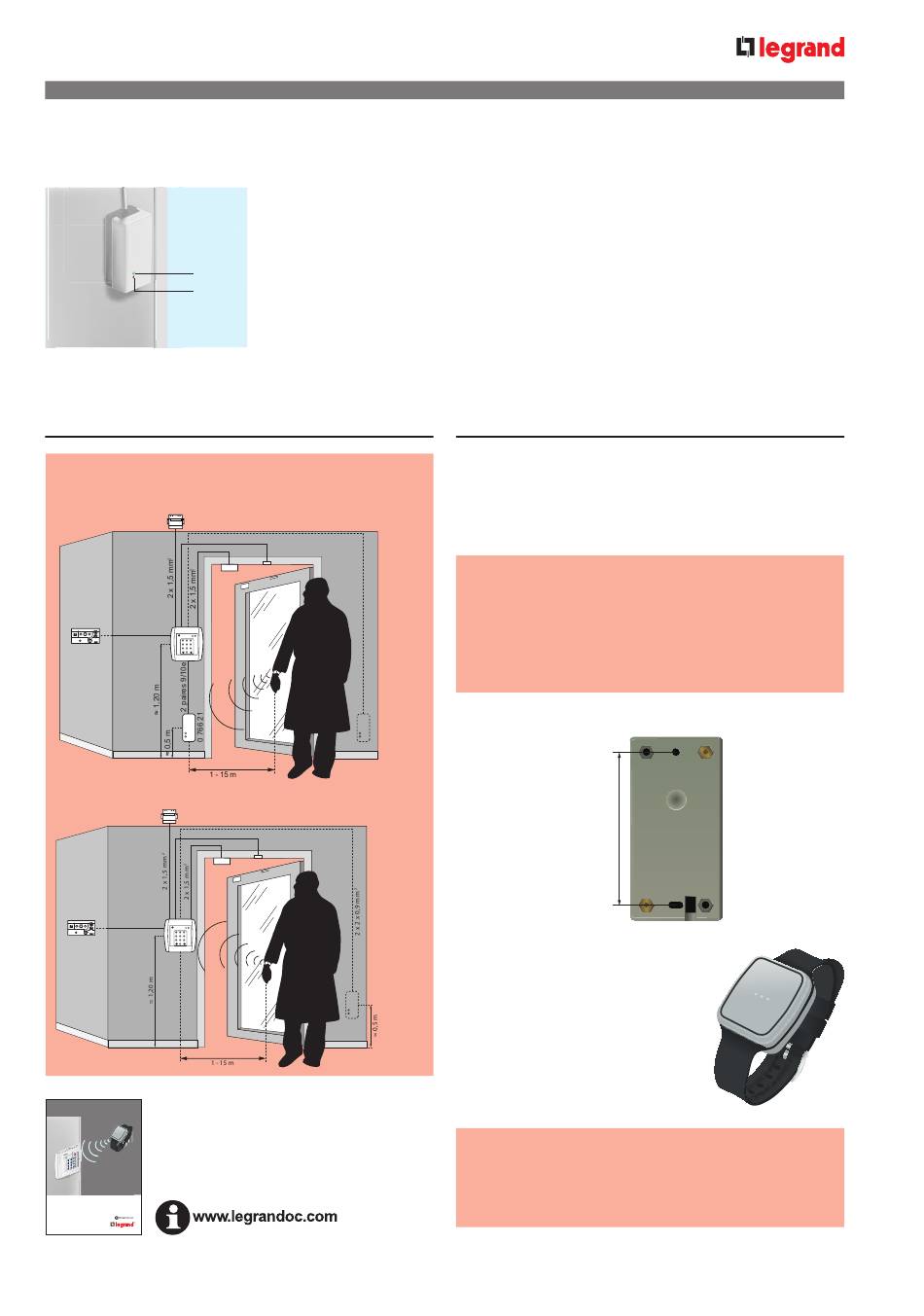

Montage
• De 11W45 à 15W27
4 131 05
1 paire 9/10e
0 767 07
0 766 22
2 paires 9/10e
0 766 06
C
E
• À partir de 15W28
4 131 05
2 x 0,9 mm
0 767 07
0 766 22
2 x 2 x 0,9 mm
2
0 766 06
C
E
ERRANCE SÉCURISÉE
3
2
2
1
1
6
5
5
4
4
9
8
7
7
E
0
C
C
GUIDE D'INSTALLATION ET D'UTILISATION
SOMMAIRE
1 LED d'état (verte)
2 LED de détection (rouge)
0 431 00
0 766 20
0 766 21
2
0 431 00 / 3511
0 766 20
0 766 21
Antenne réf. 0 766 21
Reçoit le signal du bracelet et le transmet au contrôleur
réf. 0 766 22. Il est possible de régler la portée de
l'antenne (environ 1 à 15 m).
Caractéristiques techniques
• Alimentation : par le contrôleur de porte réf. 0 766 22
• Dimensions (H x L x P) : 50 x 100 x 40 mm
• Fixation par vis sur le mur
• Température de fonctionnement : 0 à 45 °C
• Température de stockage : -20 à 70 °C
Fixation
83 mm
Bracelet réf. 0 766 20 (17W01)
Equipé d'un transmetteur radio
869 MHz.
Fixation permanente.
Mise en service : voir le guide
errance sécurisée LE04653..
Il est recommandé de changer les
piles tous les ans.
Caractéristiques techniques
• IP 67
• Anti-allergique
• Coloris : émetteur blanc et bracelet noir
63
