3. INSTALLATION ET RACCORDEMENT

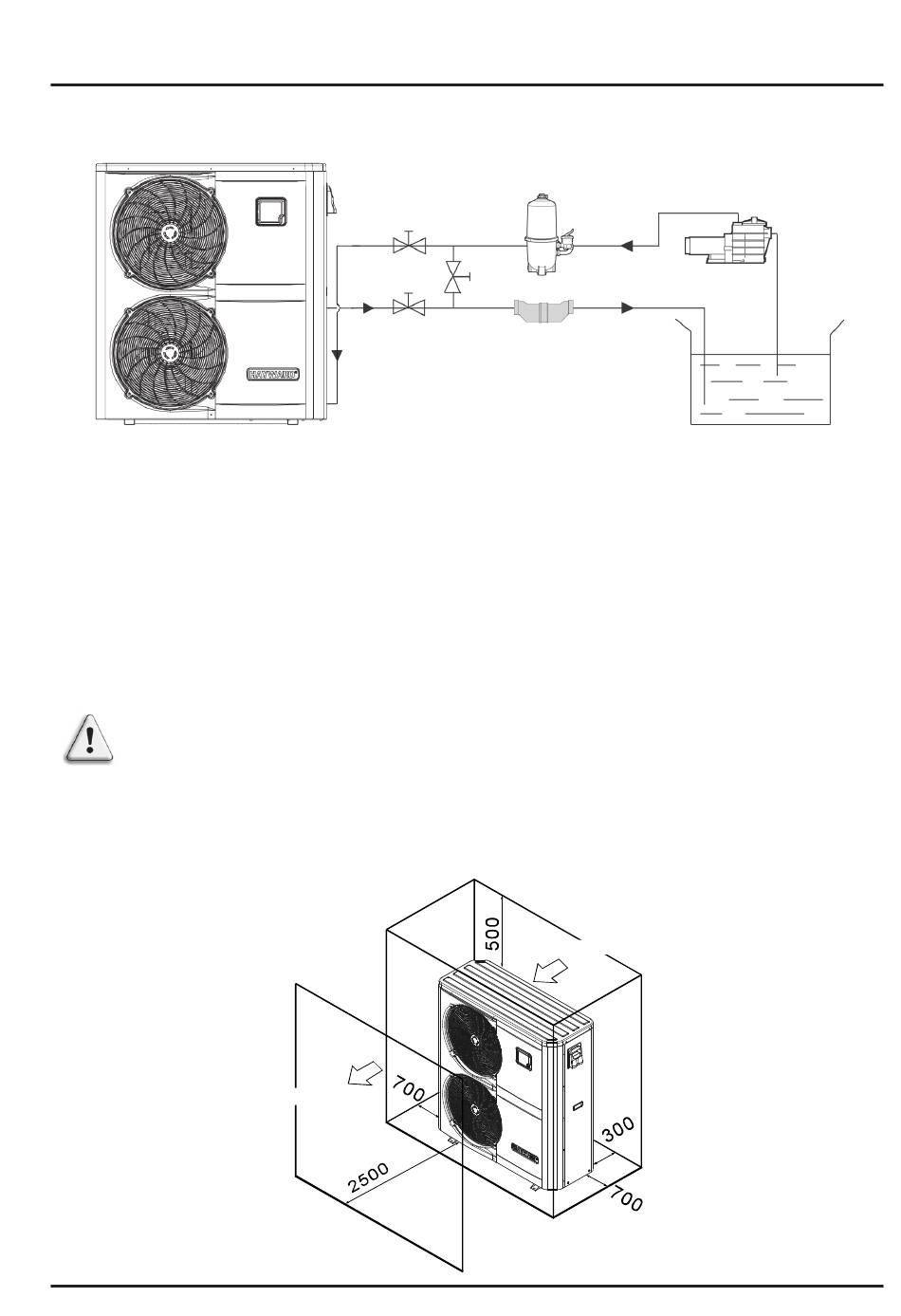

3.1 Schéma de Principe
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les élements présentés sur le schéma sont des pièces
à fournir par l'installateur.
3.2 Pompe à chaleur
Placer la pompe à chaleur à l'extérieur et en dehors de tout local
technique fermé.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d'éviter tout risque de recirculation d'air et une
dégradation des performances globales de la pompe à chaleur.
Vanne d'entré
d'eau
Vanne sortie
d'eau
Unit:mm
Evacuation d'air
Air outlet
Filtre
Vanne
by-pass
Retour d'eau
Cellule électrolyseur
(ou autre traitement)
Admission d'air
Air inlet
Pompe de
filtration
Piscine
