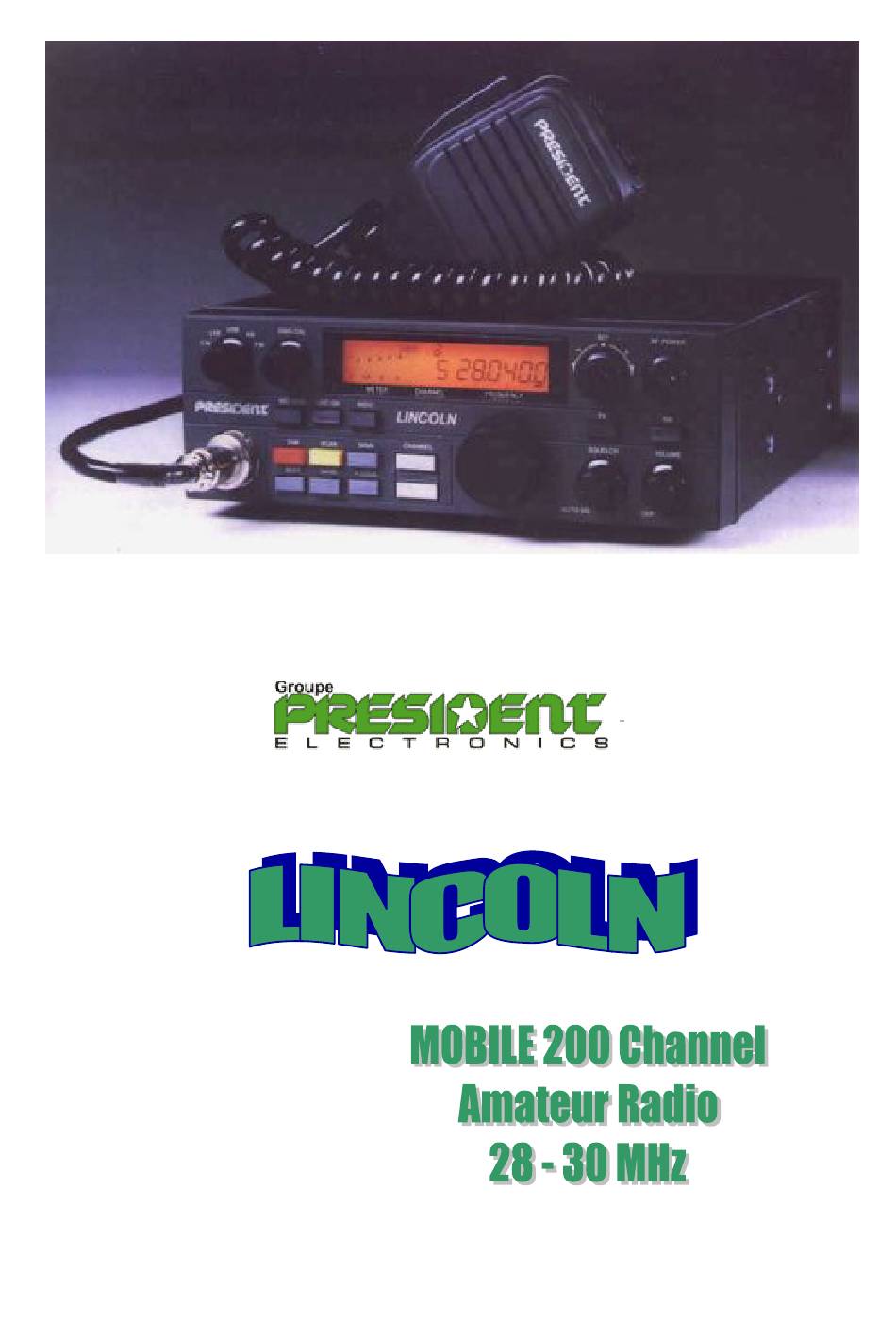

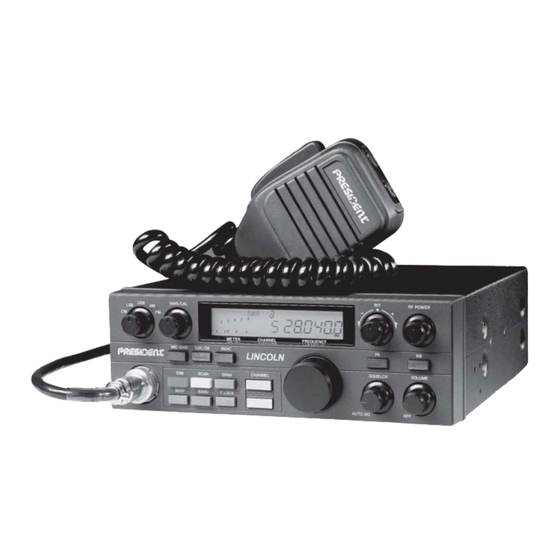

PRESIDENT LINCOLN Manuel D'utilisation

Masquer les pouces Voir aussi pour LINCOLN:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour PRESIDENT LINCOLN

Sommaire des Matières pour PRESIDENT LINCOLN

  • Page 2 Bienvenue dans le monde des transmetteurs amateur commandés par microprocesseur les plus avancés. La toute nouvelle gamme des radios Président vous font accéder à la communication radio amateur la plus complète Grâce à l'utilisation de technologies de pointe garantissant des performances sans précédent, ce est un nouveau jalon dans la convivialité...

  • Page 3: Votre Président Lincoln En Un Coup D'oeil

    Votre Président LINCOLN en un coup d’Oeil Commandes du panneau avant SQUELCH & SQUELCH MARCHE/ARRET ET VOLUME SYNTONISATION AUTOMATIQUE REGLAGE DE L'INCREMENT VERROUILLAGE DE SELECTEUR DE CANAUX DU PALIER FREQUENCE SELECTEUR DE BANDE RECHERCHE AUTOMATIQUE BIP DE FIN DE MESSAGE...

  • Page 4: Commandes Détaillées

    Commandes détaillées VOLUME et MARCHE / ARRET Cette commande permet d'allumer et d'éteindre le transmetteur. Elle règle également le volume d'écoute. Pour éteindre la radio, tournez complète ment le bouton dans le sens inverse des aiguilles d'une montre jusqu'à OFF. SQUELCH et SQ automatique En l'absence de signal d'entrée, il y a génération de bruit de fond.

  • Page 5: Selecteur De Canaux

    SELECTEUR de CANAUX Appuyez une seule fois pour changer la fréquence d'un seul palier de canal. Maintenir le bouton enfoncé pour changer rapidement de canal. La fréquence affichée par l'indication ou le numéro du canal varient en conséquence Réglage de palier L'emploi momentané...

  • Page 6: Bip De Confirmation

    SCAN Fonction de RECHERCHE SELECTIVE En poussant sur ce bouton, .on démarre une recherche - sélective automatique. La bande de fréquence sélectionnée par est entièrement passée en revue et le scanner s' arrête à chaque fréquence sur laquelle il détecte un signal.

  • Page 7: La Réduction Du Gain De Radio-Fréquence Améliore Sensiblement La Réception

    SWR/CAL Bouton de calibrage Lorsque le est mis en mode de calibrage de I' en poussant sur le bouton-poussoir jusqu'à ce que le " " s'affiche), on peut calibrer le rapport d'ondes stationnaires affiché: les segments à cristaux liquides fonctionnent comme indicateur de SWR. La valeur sera vérifiée chaque fois qu'un autre système d'antenne ou de câblage d'antenne est utilisé.

  • Page 8: Affichage

    INDIC Indications d’affichage En mode de réception, les segments à cristaux liquides affichent toujours la puissance du signal. En mode de transmission par contre, le bouton INDIC permet de sélectionner la caractéristique à afficher: RF/MOD/ SWR et" ". L'affichage indique le mode choisi juste au-dessus des mètres.(METER) En choisissant "RF"...
  • Page 9 RIT Vernier Le syntoniseur indépendant du récepteur possède une fonction vernier dans une plage de couverture de 1 kHz d'augmentation ou de diminution comparés à la fréquence choisie Cette fonction est particulièrement utile lorsqu'on communique avec une station qui présente un glissement des fréquences d'émission. Lorsque vous vous connectez à...

  • Page 10: Panneau Arriere

    PANNEAU ARRIERE Connecteur d’antenne (type M) Entrée de courant continu Connecteur pour accessoires haut parleur interne. court-circuiter les broches pour utiliser le haut parleur externe. branchez entre les broches pour utiliser le haut parleur de sonorisation. branchez entre les broches pour utiliser le brancher le manipulateur entre les broches pour la CW.
  • Page 11 SPECIFICATIONS CANAUX: 200 BANDES : 4 bandes de 50 canaux chacune (largeur de bande 0,5 MHz) FREQUENCE :28 à 30Mhz R E C E P T E U R Sensibilité maximale : AM:0,5 V ; SSB:0,25 V Sensibilité AM:0,5 V (10db S/B) Sensibilité...

  • Page 12: Prévoyez Un Emplacement Pour Le Transmetteur

    INSTALLATION Avant de commencer l’installation de votre , lisez d’abord les conseils ci-dessous Prévoyez un emplacement pour le transmetteur Choisissez un emplacement qui est le plus approprié pour utiliser votre Veillez à ce qu'il ne gène pas le conducteur ni les passagers du véhicule Attachez le solidement sur une surface fixe.

  • Page 13: Connexion De L'alimentation

    Pour l'installation dans une voiture, une antenne fouet d'un quart d'onde complète est la plus efficace et néanmoins pratique à installer. Une antenne plus courte et moins d'un quart d'onde est plus commode mais son efficacité est toujours moindre Pour les utilisations en milieu marin, veillez à une mise à terre convenable et évitez toute électrolyse entre les différentes pièces CONNEXION DE L’ALIMENTATION...

  • Page 14: Préparer L'emission

    Préparer l’Emission Lorsque l’alimentation, l’antenne et le microphone sont convenablement raccordés, effectuez d’abord une mesure du PROCEDURE DE SWR Pour le calibrage et la mesure du SWR, référez-vous aux instructions d’utilisation SWR/CAL 13 Mettez l'appareil en mode de calibrage au moyen du commutateur INDIC 16 jusqu'à...

  • Page 15: Procedure D'utilisation Pour La Reception

    Lisez la valeur de SWR affichée par les vu-mètre à cristaux. Cette valeur devrait idéalement être égale à 1. Un rapport d'ondes stationnaires supérieur à pourrait cependant endommager l'étage terminal de l'émetteur. C'est pour cela qu'il ne faut jamais utiliser votre transmetteur avant d'avoir ramené...

  • Page 16: Procedure D'utilisation Pour La Transmission

    Ecoutez le bruit de fond du haut- parleur. Réglez le contrôle d'amortissement jusqu'à ce que le bruit ait disparu. Il ne peut pas y avoir de signal à ce moment, seulement du bruit ! Lorsque le contrôle d'amortissement est bien réglé, le récepteur restera silencieux jusqu'à...
  • Page 17 En Cas de PROBLEME. Si votre ne fonctionne pas de façon suffisante, suivez d'abord les conseils ci-dessous. Si vous ne parvenez pas à des résultats satisfaisants après avoir lu ce mode d'emploi, prenez contact avec votre distributeur L'APPAREIL NE FONCTlONNE PAS. Problème 1 L'AFFICHAGE NE S'ALLUME PAS.
  • Page 18 Problème 2 MAUVAISE RECEPTION. SOLUTION. Vérifiez le contrôle d'amortissement et réglez-le si nécessaire. Vérifiez l'antenne, le câble d'antenne et les connecteurs. Vérifiez la position du commutateur LOC/DX 15. Si vous ne recevez rien, vérifiez si le .connecteur auxiliaire sur le terminal Z3 du panneau arrière est bien enfoncé. Relisez le mode d'emploi.

  • Page 19: Connectique Du Lincoln

    Vue de la prise côté câblage EXTERNAL SPEAKER P.A. SPEAKER Strap MOLEX-9 Câblage de la prise arrière du LINCOLN : 2,5,8, = MASSE / GROUND MORSE KEY 1 et 7= Strap et Haut Parleur extérieur 4= Sortie Haut Parleur P.A.

  • Page 20: Jean Jacques Baudet

    ( Etudes et réalisations de J-Jacques BAUDET. ) Elargir la bande de trafic du transceiver de 26MHz à 30MHz. • Connexions de la prise micro et les différentes sorties de la prise arrière du LINCOLN. • • Dépannage du LINCOLN, suite à une erreur de branchement des fils d'alimentation Modifications pour étendre les fonctions du LOCAL/DX.
  • Page 21 Vérification préalable en cas de MRF455 / MRF477 grillé - Vérifier la résistance ajustable VR39 (100 ohms) : Panne courante - Vérifier la résistance R237 (10 ohms) - Vérifier le condensateur C183 (10 pF) - Vérifier le condensateur C184 (270 pF) - Vérifier la diode qui est collée sur le MRF477 et la remplacer si besoin par une 1N4148 - Si toujours pas de puissance en sortie (ou peu de puissance), vérifier le driver 2SC2166...
  • Page 22 Modification MRF477 par 2SC1969 Le MRF455 commence lui aussi a se faire rare sur le marché. Il est donc possible de remplacer le MRF477 par un 2SC1969, ou aussi le MRF455 de la platine ci-dessus, également par un 2SC1969 si vous êtes déjà équipé de la platine en photo ci-dessus.
  • Page 23 de chez NEC (a priori problème de caractéristiques pour ces derniers cf http://qrp.kd4ab.org/1994/940907/0016.html Nota sur courants de repos Etage driver = de 25 a 50 mA Etage final (PA) = de 80 a 100 mA variable selon les série (vérifier la forme du signal en BLU à...
  • Page 24 • Résume des commandes du PK232. Toutes les commandes du PK232. Il se peut qu'il en manque quelques unes dans la mesure ou les commandes correspondent à un modèle de 1989. • Un préampli micro intéressant (pour FT757GX notamment. Un petit préampli micro bien sympathique. •...
