technoLoGie De L' a mortisseur

Le coeur du système TC est le tout nouvel amortisseur Scott Equalizer 3, produit par
DT Swiss, qui offre 3 fonctions et rend ce système possible.
A l'aide d'un levier fixé sur le guidon, le biker pourra choisir entre les fonctions suivantes :
1. MODe aLL TraVeL : plein débattement de 185mm à l'arrière
2. MODe TraCTiOn : grâce à une réduction du volume d'air à l'intérieur de
l'amortisseur, le débattement est réduit à environ 60 % (environ 110mm), et la courbe
d'amortissement est plus ferme. Il est possible de rouler en montée sans pompage,
avec une traction de la roue arrière optimale.
3. MODe LOCK OuT : l'amortisseur est bloqué, il est possible de rouler en montée,
par exemple sur une route asphaltée, sans perte de rendement. Un système de
Blow-Off préserve l'amortisseur de dommages pour le cas où l'utilisateur oublierait
de déverrouiller le blocage en passant sur un obstacle
12
BIKE OWNERS MANUAL
amortisseur equaLizer 3 et Levier
tWinLoc

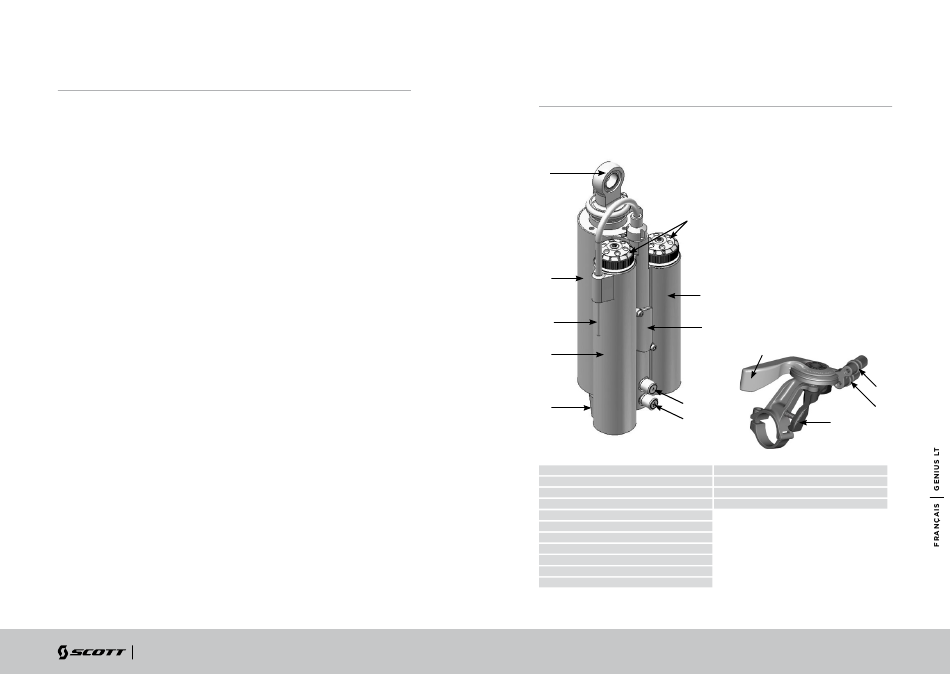

Sur l'illustration de l'amortisseur et du levier ci-dessous sont énumérées les pièces dont il
est fait état dans la présente notice.
S1
S6/S7
S5
S4
S10
S11
S3
S9
S2
S8
S1 Vis / entretoise supérieures
S2 Vis / entretoise inférieures
S3 Chambre d'air Traction Mode
S4 Chambre d'air Full Mode
S5 Corps d'amortisseur
S6 Molette de réglage du rebond
S7 Molette de réglage du rebond
S8 Valve positive
S9 Valve negative
S10 Cable du levier
S11 Vis de fixation du cable
L1
L4
L3
L2
L1 Levier
L2 Levier de déclanchement
L3 Vis de serrage du câble
L4 Vis de serrage du câble
